Гидроцилиндр ковша — HITACHI EX270-5

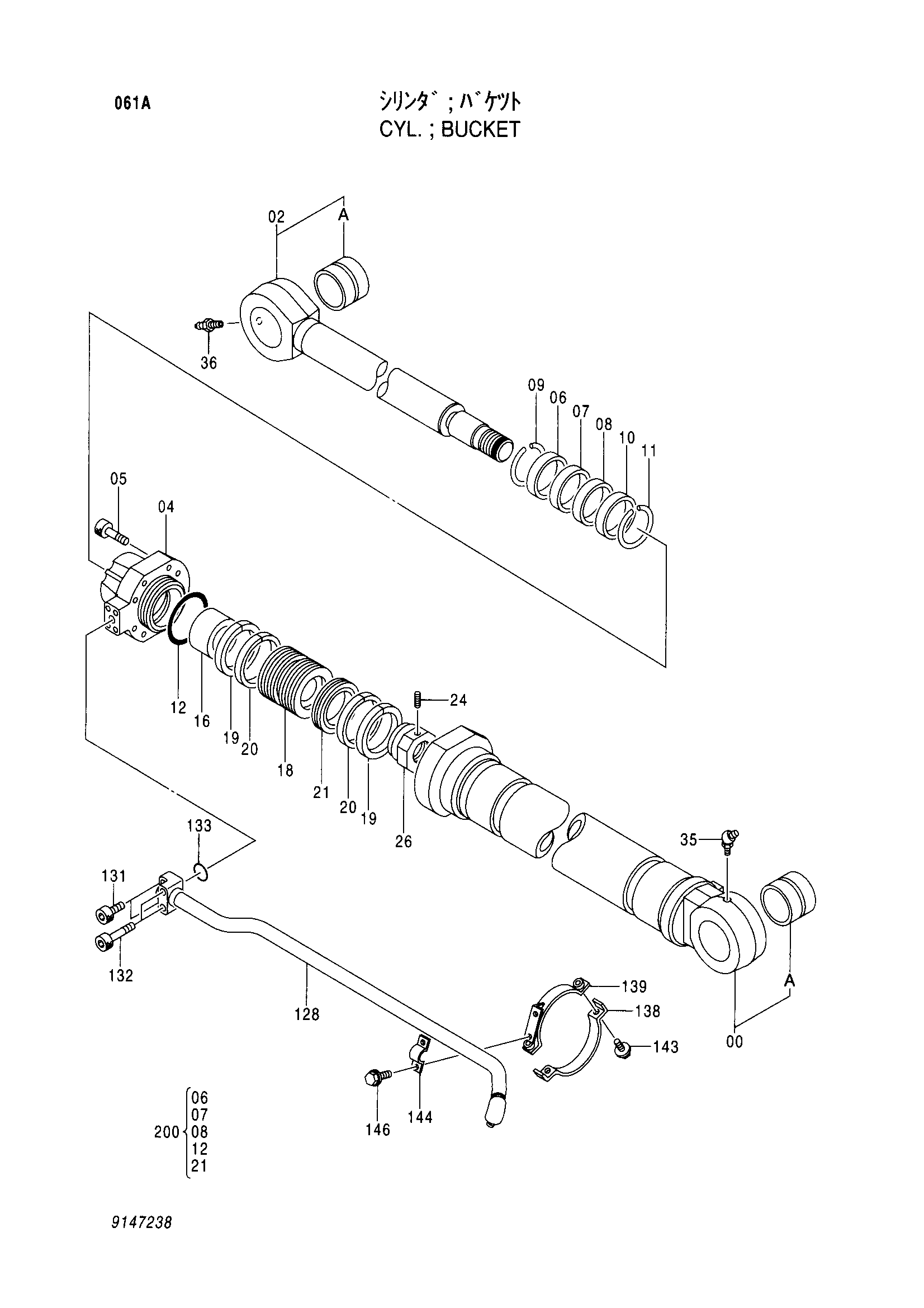

Заводская схема «Гидроцилиндр ковша» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9161888) | Гидроцилиндр ковша | 1 | |
| 9147238 замена: 9161888 | Гидроцилиндр ковша | 1 | |
| 00-36 | (9161897) | Гидроцилиндр.(пипелесс)<для транспортировка> | 1 |
| 00-36 | 9161894 замена: 9161897 | Гидроцилиндр.(пипелесс)<для узел в сборе of машина> | 1 |
| 00 | (9161900) | Труба гидроцилиндра | 1 |
| 00 | 7030936 замена: 9161900 | Труба гидроцилиндра | 1 |
| 00A | 3031788 | Втулка | 1 |
| 02 | 7030937 | Шток поршня | 1 |
| 02A | 3036657 | Втулка | 1 |
| 04 | 1015437 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4348202 | Пылезащитное уплотнение | 1 |
| 07 | 4168226 замена: 4414047 | Уплотнение | 1 |
| 07 | 4414047 | Уплотнение | 1 |
| 08 | 4253560 замена: 4412693 | Кольцо | 1 |
| 08 | 4412693 | Кольцо | 1 |
| 09 | 4369507 | Стопорное кольцо | 1 |
| 10 | 4272961 | Втулка | 1 |
| 11 | 4264983 | Стопорное кольцо | 1 |
| 12 | 4252550 | Уплотнительное кольцо | 1 |
| 16 | 4264979 | Кольцо амортизатор | 1 |
| 18 | 3052363 | Поршень | 1 |
| 19 | 4185246 | Кольцо тефлон | 2 |
| 20 | 4252191 | Износостойкое кольцо | 2 |
| 21 | 4185244 замена: 4375667 | Уплотнительное кольцо | 1 |
| 21 | 4375667 | Уплотнительное кольцо | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 26 | 3063059 | Гайка | 1 |
| 35 | J75581 | Пресс-маслёнка | 1 |
| 36 | J75481 | Пресс-маслёнка | 1 |
| 128 | 8049650 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 138 | 3049761 | Хомут | 1 |
| 139 | 8046730 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 2 |
| 144 | 4174241 | Хомут трубки | 1 |
| 146 | J011025 | Болт с шайбой | 2 |
| 200 | 9161919 замена: 9180580 | Комплект уплотнений | 1 |
| 200 | 9180580 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
