Шланг защита от разрыва клапан трубопроводы (стрела): 2 <выбор> — HITACHI EX270-5

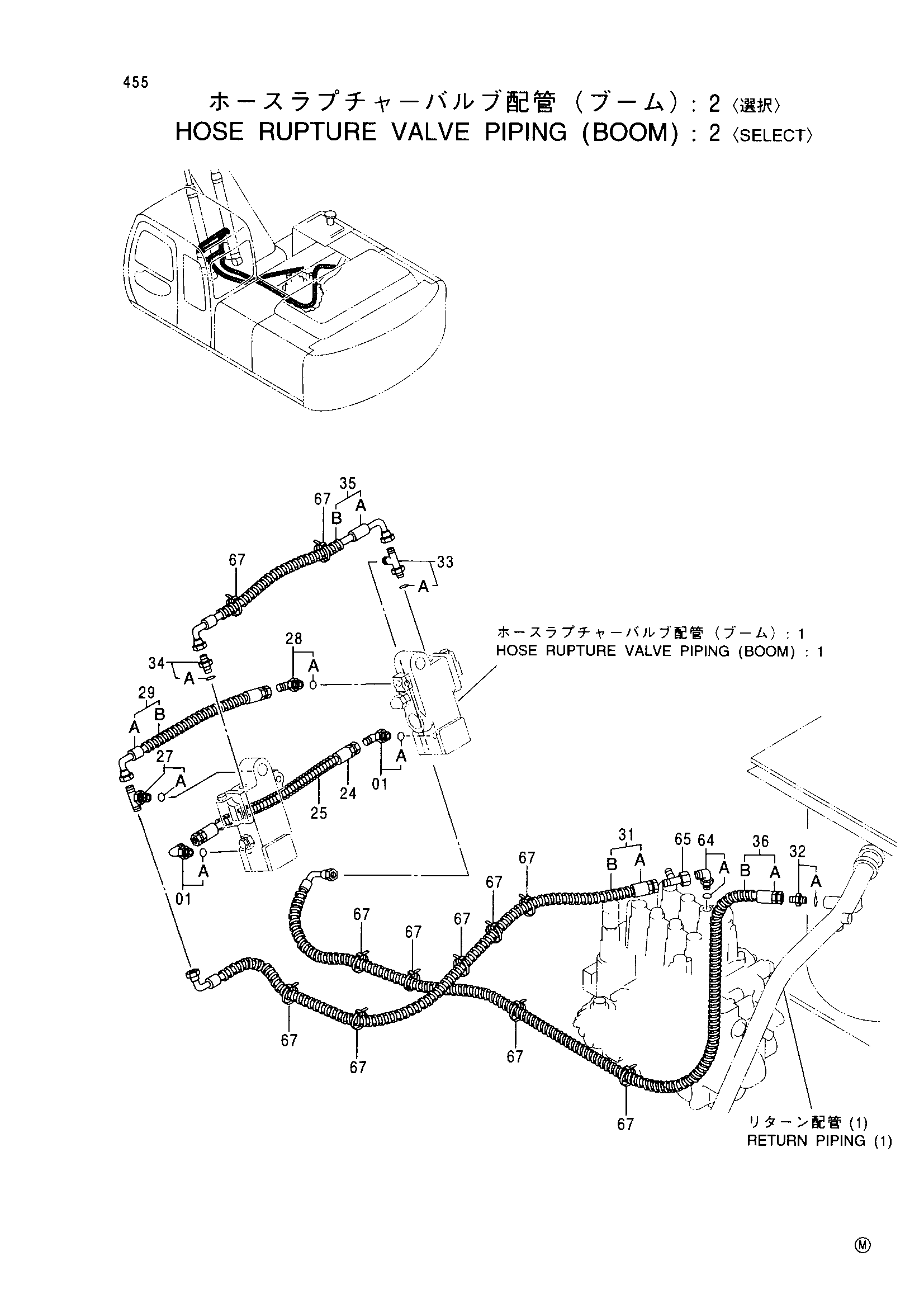

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2 <выбор>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4299672 | Шланг | 1 |
| 25 | 4298761 | Защита шланга | 1 |
| 27 | 4208472 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4154671 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 9153116 | Шланг в сборе | 1 |
| 29A | 4370731 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 31 | 9159434 | Шланг в сборе | 1 |
| 31A | 4378279 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 6 |
| 32 | 4261938 | Фильтр | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4205363 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4200466 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 9153114 | Шланг в сборе | 1 |
| 35A | 4370730 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 36 | 9159429 | Шланг в сборе | 1 |
| 36A | 4374924 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 7 |
| 64 | 4208913 | Угловой штуцер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4246672 | Соединительный штуцер | 1 |
| 67 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
