Гидролинии рабочего оборудования (2) [тип 18] — HITACHI EX270-5
Заводская схема «Гидролинии рабочего оборудования (2) [тип 18]» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

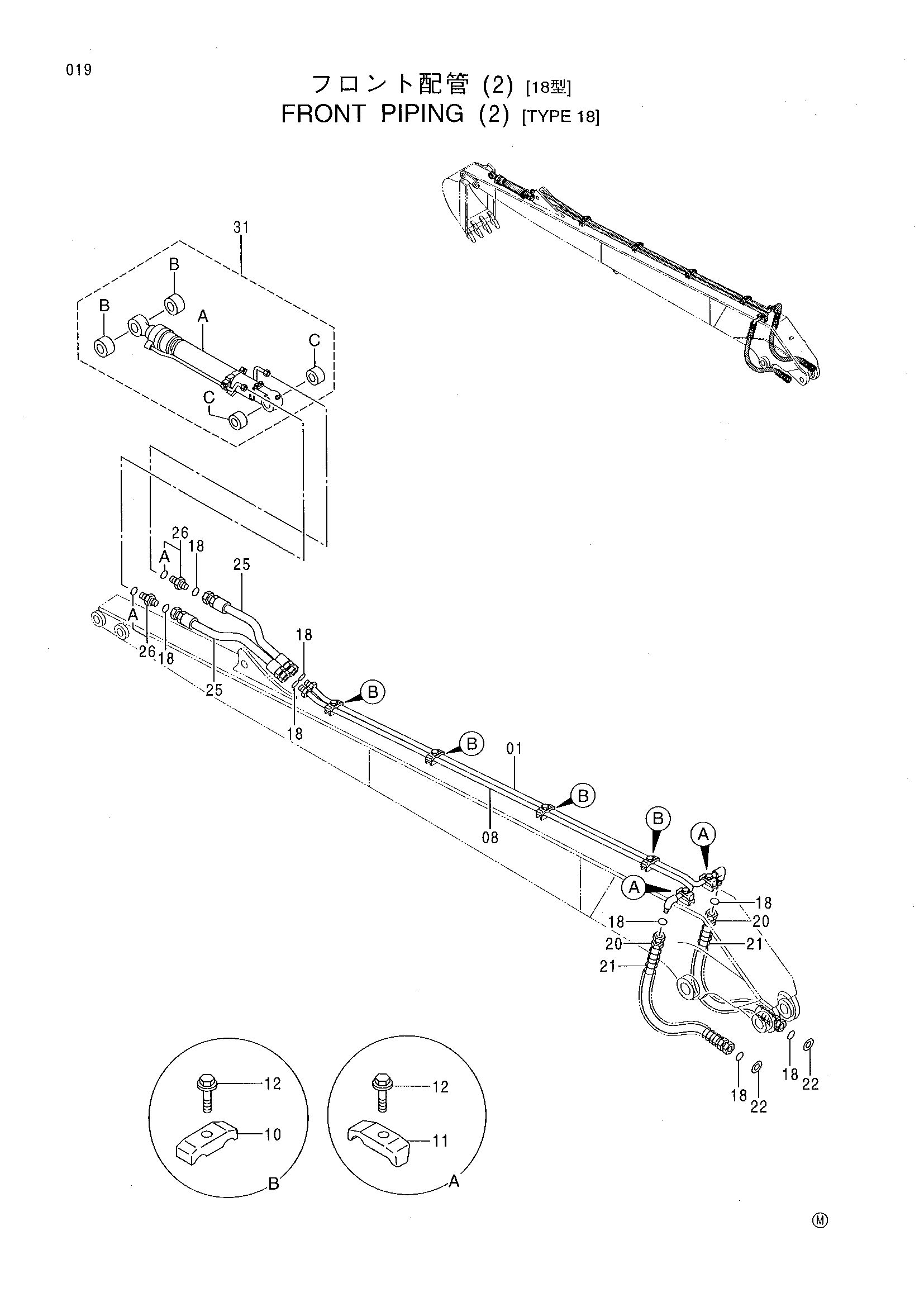

![Схема Гидролинии рабочего оборудования (2) [тип 18] HITACHI EX270-5](/catalog-drawings/28/2854cfe1-8fe1-4345-9367-3046e0272644.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053319 | Трубка | 1 |
| 08 | 8053320 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 4 |
| 11 | 4190126 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 6 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 20 | 4265833 | Шланг | 2 |
| 21 | 4053610 | Защита шланга | 2 |
| 22 | 4203220 | Шайба | 2 |
| 25 | 4249334 | Шланг | 2 |
| 26 | 4197530 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 9152262 | Гидроцилиндр ковша | 1 |
| 31A | 4371061 | Гидроцилиндр ковша | 1 |
| 31B | 4365448 | Втулка | 2 |
| 31C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
