Основной трубопроводы (1) — HITACHI EX270-5

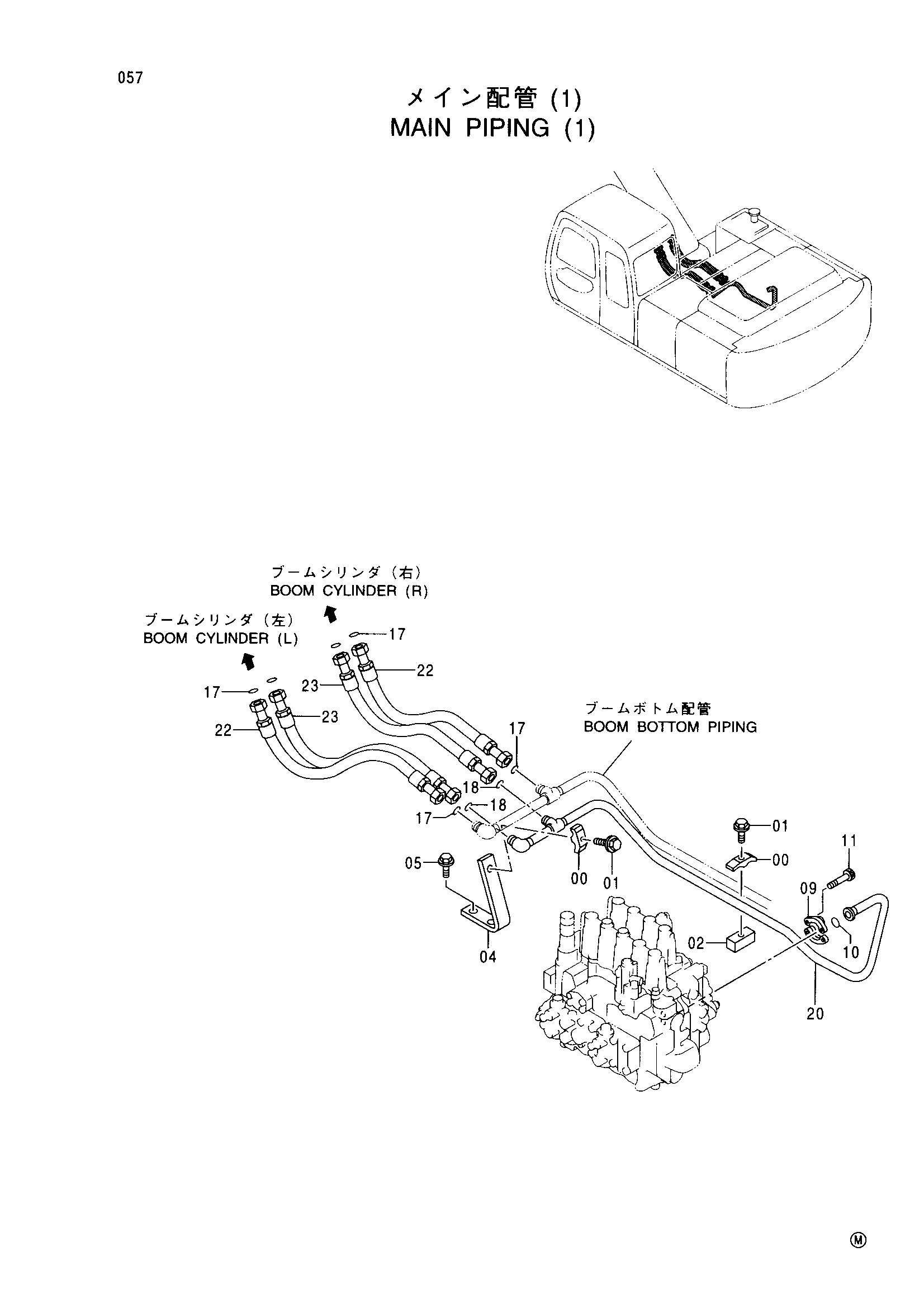

Заводская схема «Основной трубопроводы (1)» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 2 |
| 01 | J011270 | Болт с шайбой | 2 |
| 02 | 4209157 | Седло винта | 1 |
| 04 | 9725460 | Опора | 1 |
| 05 | J011225 | Болт с шайбой | 2 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 17 | 4187328 | Уплотнительное кольцо | 6 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 8060941 | Трубка | 1 |
| 22 | 4388131 | Шланг | 2 |
| 23 | 4388137 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
