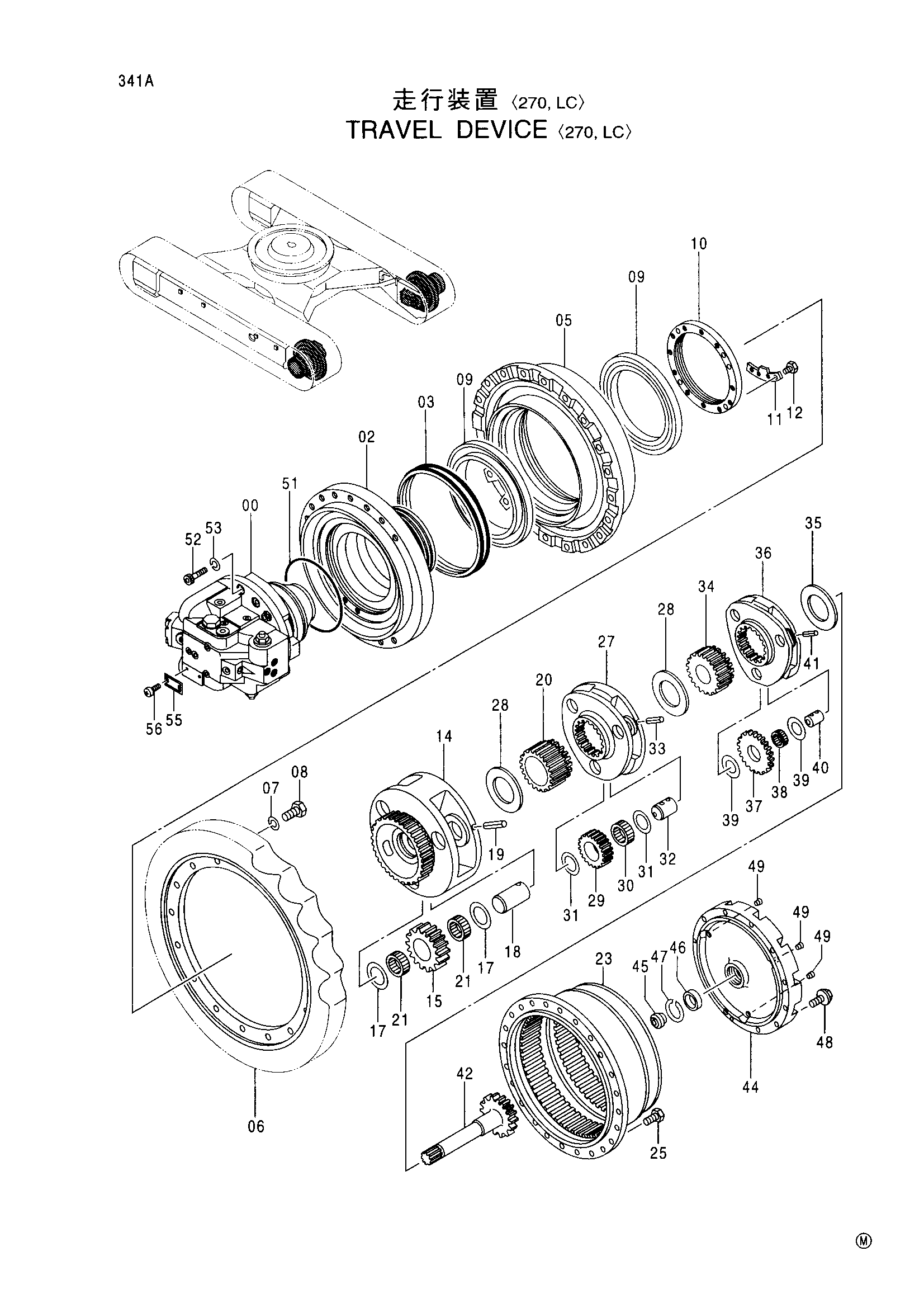

Бортовой редуктор <270, LC> — HITACHI EX270-5

Заводская схема «Бортовой редуктор <270, LC>» для HITACHI EX270-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	(9156040)	Бортовой редуктор<для транспортировка>	2
	9149911 замена: 9156040	Бортовой редуктор<для узел в сборе of машина>	2
00	(9156041)	Гидромотор<для транспортировка>	1
00	9150848 замена: 9156041	Гидромотор<для узел в сборе of машина>	1
02	1020468	Корпус	1
03	4066695	Комплект уплотнений	1
05	1020474	Барабан	1
06	1017928	Звёздочка	1
07	A590920	Пружинная шайба	20
08	J932060	Болт	20
09	4192975	Роликовый подшипник	2
10	3036256	Гайка	1
11	4192974	Стопорная пластина	1
12	J901225	Болт	2
14	1020196	Водило	1
15	3054490	Планетарная шестерня	3
17	4269470	Упорная пластина	6
18	4269452	Палец	3
19	4192021	Пружинный штифт	3
20	3068731	Солнечная шестерня	1
21	4371402	Игольчатый подшипник	6
23	1016081	Коронная шестерня	1
25	J931640	Болт	24
27	1016153	Водило	1
28	4192979	Проставка	2
29	3054491	Планетарная шестерня	3
30	4269454	Игольчатый подшипник	3
31	4284521	Упорная пластина	6
32	4269451	Палец	3
33	4197763	Пружинный штифт	3
34	3068730	Солнечная шестерня	1
35	4308769	Проставка	1
36	1016154	Водило	1
37	3054492	Планетарная шестерня	3
38	4269471	Игольчатый подшипник	3
39	4284520	Упорная пластина	6
40	4269472	Палец	3
41	4192020	Пружинный штифт	3
42	2031377	Вал проп.	1
44	2032275	Крышка	1
45	4277474	Стопорный палец	1
46	4278168	Шариковый подшипник	1
47	930451	Стопорное кольцо	1
48	J011230	Болт с шайбой	12
49	4245797	Пробка	3
51	4269473	Уплотнительное кольцо	1
52	M341885	Болт с внутренним шестигранником	4
53	4287213	Пружинная шайба	4
55	3053559	Информационная табличка	1
56	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX270-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
