Гидроцилиндр стрелы (левый) — HITACHI EX270

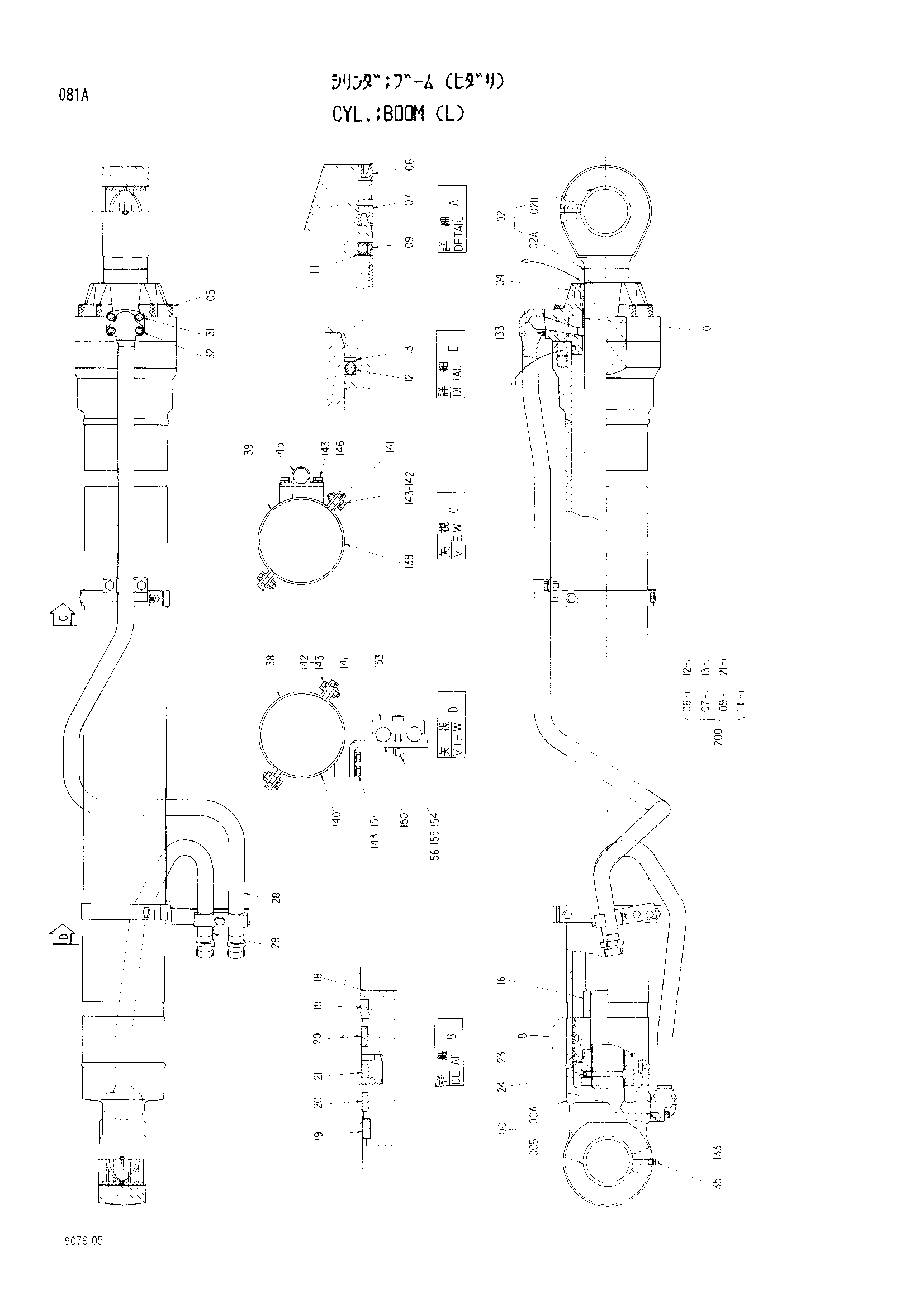

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9076105 | Гидроцилиндр стрелы (левый) | 1 | |
| 00-35 | 9076763 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7017419 | Труба гидроцилиндра(с втулка) | 1 |
| 00A | 7018976 | Труба гидроцилиндра | 1 |
| 00B | 3039847 | Втулка | 1 |
| 02 | 7017176 | Шток поршня(с втулка) | 1 |
| 02A | 7018982 | Шток поршня | 1 |
| 02B | 3039847 | Втулка | 1 |
| 04 | 2024938 | Головка гидроцилиндр | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4171482 | Пылезащитное уплотнение | 1 |
| 07 | 4171484 | Уплотнение | 1 |
| 09 | 4171486 | Кольцо | 1 |
| 10 | 4171488 | Втулка | 1 |
| 11 | 4169531 | Уплотнительное кольцо | 1 |
| 12 | 4087852 | Уплотнительное кольцо | 1 |
| 13 | 487862 | Опорное кольцо | 1 |
| 16 | 4194625 | Кольцо амортизатор | 1 |
| 18 | 3036601 | Поршень | 1 |
| 19 | 4185247 | Кольцо тефлон | 2 |
| 20 | 4194621 | Износостойкое кольцо | 2 |
| 21 | 4185245 | Уплотнительное кольцо | 1 |
| 23 | 3039348 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 35 | J75481 | Штуцер | 1 |
| 128 | 8036929 | Трубка | 1 |
| 129 | 8039639 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 138 | 8036709 | Хомут | 2 |
| 139 | 8038475 | Хомут | 1 |
| 140 | 8036971 | Хомут | 1 |
| 141 | 4193962 | Втулка | 4 |
| 142 | J901035 | Болт | 4 |
| 143 | A590910 | Пружинная шайба | 8 |
| 145 | 4174241 | Хомут трубки | 1 |
| 146 | J901020 | Болт | 2 |
| 150 | 4195487 | Опора | 1 |
| 151 | J901028 | Болт | 2 |
| 153 | 4171478 | Хомут трубки | 1 |
| 154 | J901275 | Болт | 1 |
| 155 | J950012 | Гайка | 1 |
| 156 | A590912 | Пружинная шайба | 1 |
| 200 | 9078843 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
