Окно защита — HITACHI EX270

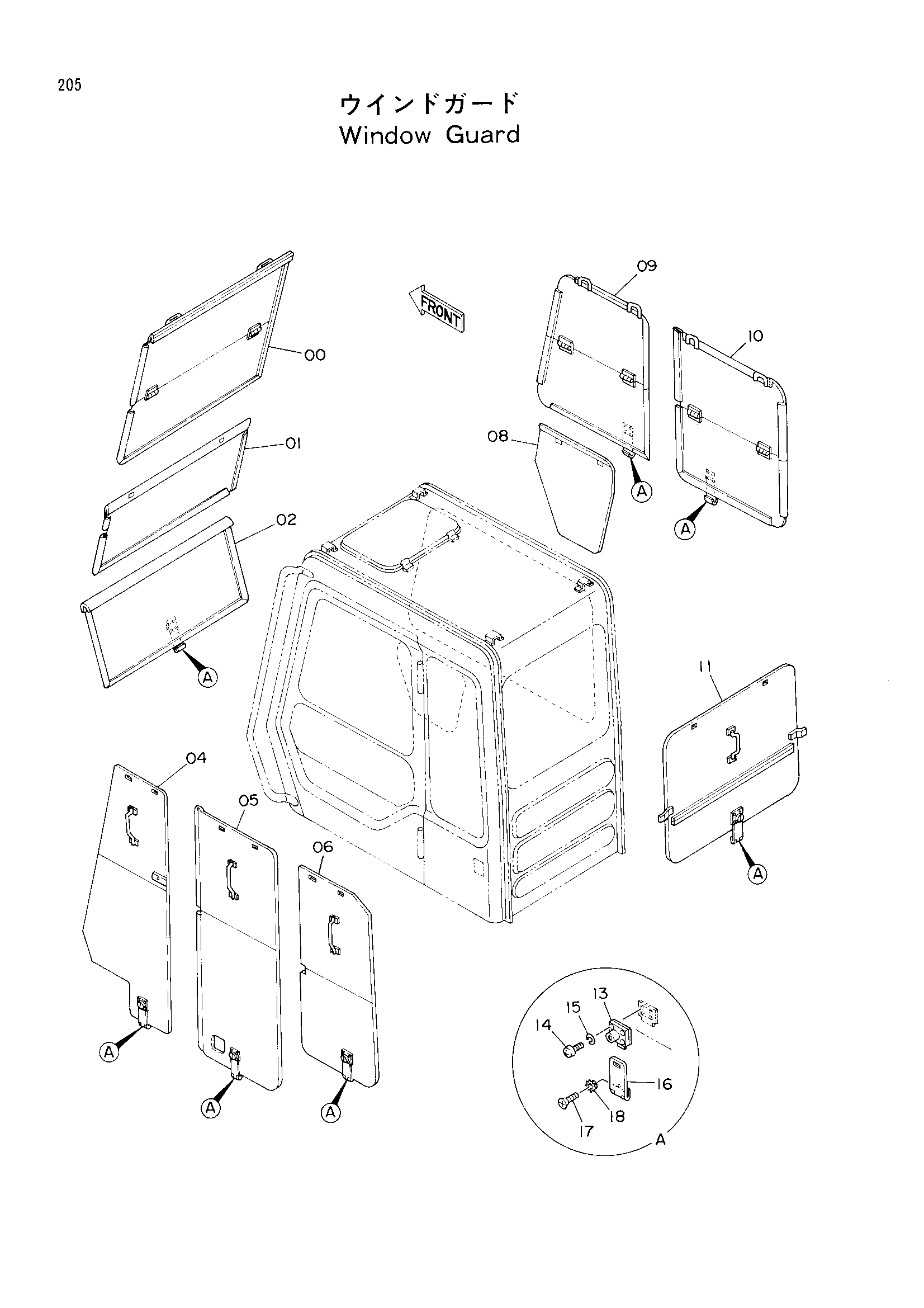

Заводская схема «Окно защита» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039459 | Крышка | 1 |
| 01 | 8039460 | Крышка | 1 |
| 02 | 8039461 замена: 8041243 | Крышка | 1 |
| 02 | 8041243 | Крышка | 1 |
| 04 | 8039751 | Крышка | 1 |
| 05 | 8039752 | Крышка | 1 |
| 06 | 8039464 | Крышка | 1 |
| 08 | 3039238 | Крышка | 1 |
| 09 | 8039465 замена: 8040946 | Крышка | 1 |
| 09 | 8040946 | Крышка | 1 |
| 10 | 8039466 замена: 8040947 | Крышка | 1 |
| 10 | 8040947 | Крышка | 1 |
| 11 | 8039467 | Крышка | 1 |
| 13 | 4207537 | Замок | 7 |
| 14 | M430520 | Винт | 28 |
| 15 | A590905 | Пружинная шайба | 28 |
| 16 | 4207538 | Петля | 7 |
| 17 | M470510 | Винт | 14 |
| 18 | 4107762 | Шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
