Трубопроводы для окада / фурукава гидромолот и гидроножницы (3) — HITACHI EX270

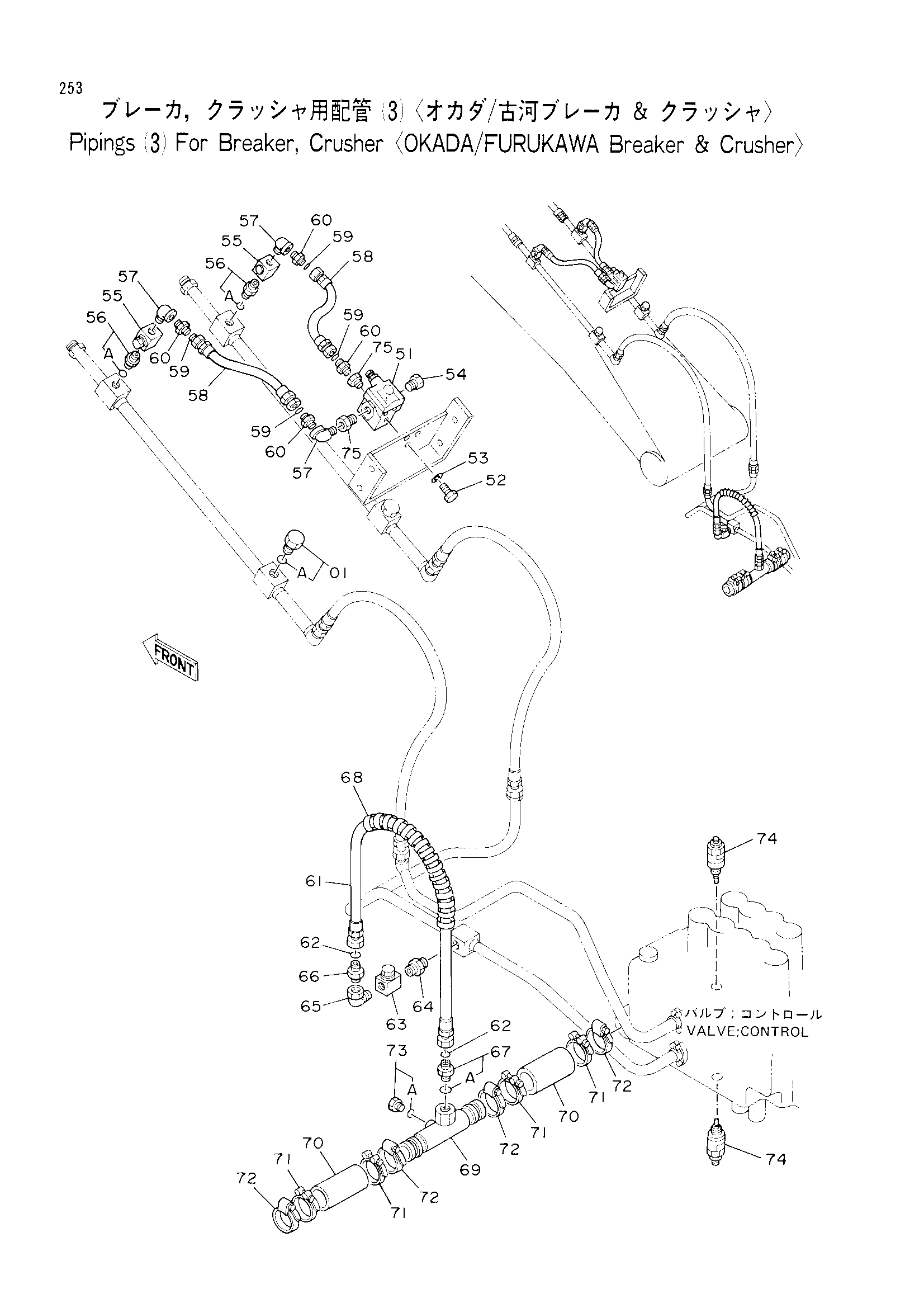

Заводская схема «Трубопроводы для окада / фурукава гидромолот и гидроножницы (3)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4174542 | Пробка | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4216292 | Предохранительный клапан | 1 |
| 52 | J901025 | Болт | 3 |
| 53 | A590910 | Пружинная шайба | 3 |
| 54 | 94-2022 | Пробка | 1 |
| 55 | 4205903 | Запорный клапан | 2 |
| 56 | 4217146 | Адаптер | 2 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 94-0634 | Угловой штуцер | 3 |
| 58 | 4218400 | Шланг | 2 |
| 59 | 4187328 | Уплотнительное кольцо | 4 |
| 60 | 4208659 | Адаптер | 4 |
| 61 | 4208455 | Шланг | 1 |
| 62 | 4187328 | Уплотнительное кольцо | 2 |
| 63 | 4205903 | Запорный клапан | 1 |
| 64 | 4184837 | Адаптер | 1 |
| 65 | 94-0634 | Угловой штуцер | 1 |
| 66 | 4208659 | Адаптер | 1 |
| 67 | 4189535 | Адаптер | 1 |
| 67A | 4506429 | Уплотнительное кольцо | 1 |
| 68 | 4044420 | Защитный кожух | 1 |
| 69 | 9728698 | Обратная трубка | 1 |
| 70 | 4208486 | Резиновый шланг | 2 |
| 71 | 4156850 | Хомут шланга | 4 |
| 72 | 4504491 | Хомут шланга | 4 |
| 73 | 4093624 | Пробка | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4211143 | Предохранительный клапан | 2 |
| 75 | 94-1605 | Переходник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
