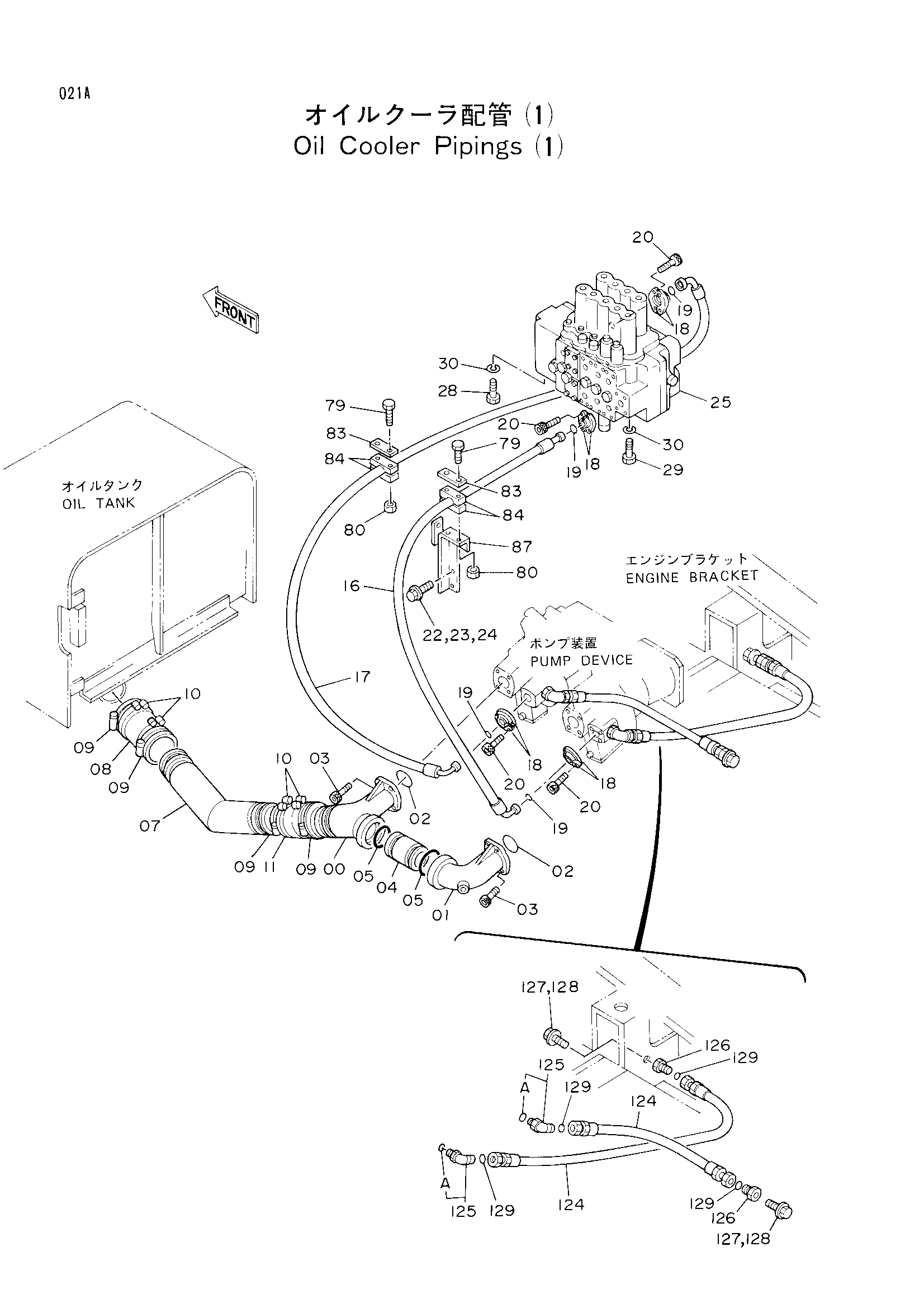

Масляный радиатор трубопроводы (1) — HITACHI EX270

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2023451	Коллектор	1
01	2023450	Коллектор	1
02	A811075	Уплотнительное кольцо	2
03	M341228	Болт с внутренним шестигранником	8
04	3036667	Трубка	1
05	4071222 замена: 4113155	Уплотнительное кольцо	2
05	4113155	Уплотнительное кольцо	2
07	8036978	Всасывающая трубка	1
07	8040732	Всасывающая трубка	1
08	4193871	Резиновый шланг	1
09	4512716	Хомут шланга	4
10	4193872 замена: 4263766	Хомут шланга	4
10	4263766	Хомут шланга	4
11	4193871	Резиновый шланг	1
11	4215941	Резиновый шланг	1
16	4193825	Шланг	1
17	4193824	Шланг	1
17	4222028	Шланг	1
18	4085560	Разъёмный фланец	8
19	966993	Уплотнительное кольцо	4
20	M341245	Болт с внутренним шестигранником	16
22	J021235	Болт с шайбой	2
22	J901235 замена: J021235	Болт	2
23	A590912	Пружинная шайба	2
24	A590112	Плоская шайба	2
25	4197830	Гидрораспределитель	1
25	4197830	Гидрораспределитель	1
25	4224898	Гидрораспределитель	1
25	4224898	Гидрораспределитель	1
28	J901635	Болт	2
29	J901640	Болт	2
30	A590916	Пружинная шайба	4
79	J901090	Болт	4
80	J950010	Гайка	4
83	4195494	Пластина	2
84	4194953	Хомут	4
87	8035747	Опора	1
124	4196299	Шланг	2
125	4157562	Угловой штуцер	2
125A	4506424	Уплотнительное кольцо	1
126	4204882	Пробка	2
127	J011235	Болт с шайбой	2
127	J901235 замена: J011235	Болт	2
128	A590912	Пружинная шайба	2
129	4187308	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
