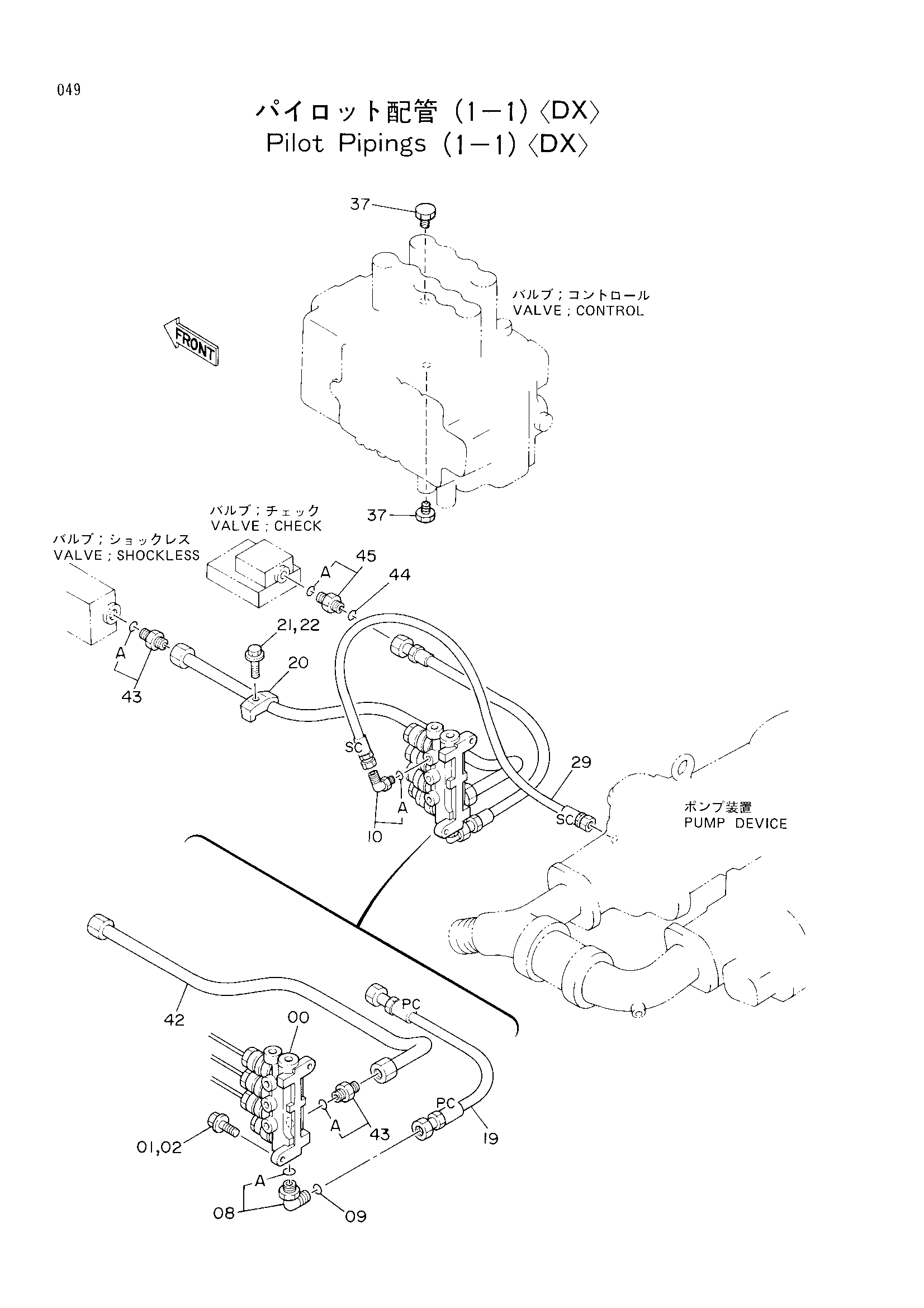

Пилотный трубопроводы (1-1)<DX> — HITACHI EX270
Заводская схема «Пилотный трубопроводы (1-1)<DX>» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209994 | Предохранительный клапан | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 01 | J901030 замена: J011030 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 08 | 4200580 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4203125 | Нейлоновый шланг (PC) | 1 |
| 20 | 4190125 | Хомут трубки | 1 |
| 21 | J011250 | Болт с шайбой | 1 |
| 21 | J901250 замена: J011250 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 29 | 4203102 | Шланг (SC) | 1 |
| 37 | 4209374 | Пробка | 2 |
| 42 | 9729030 | Трубка | 1 |
| 43 | 4210361 | Адаптер | 2 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4138938 | Уплотнительное кольцо | 1 |
| 45 | 4189602 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
