Управление короб (левый) — HITACHI EX270

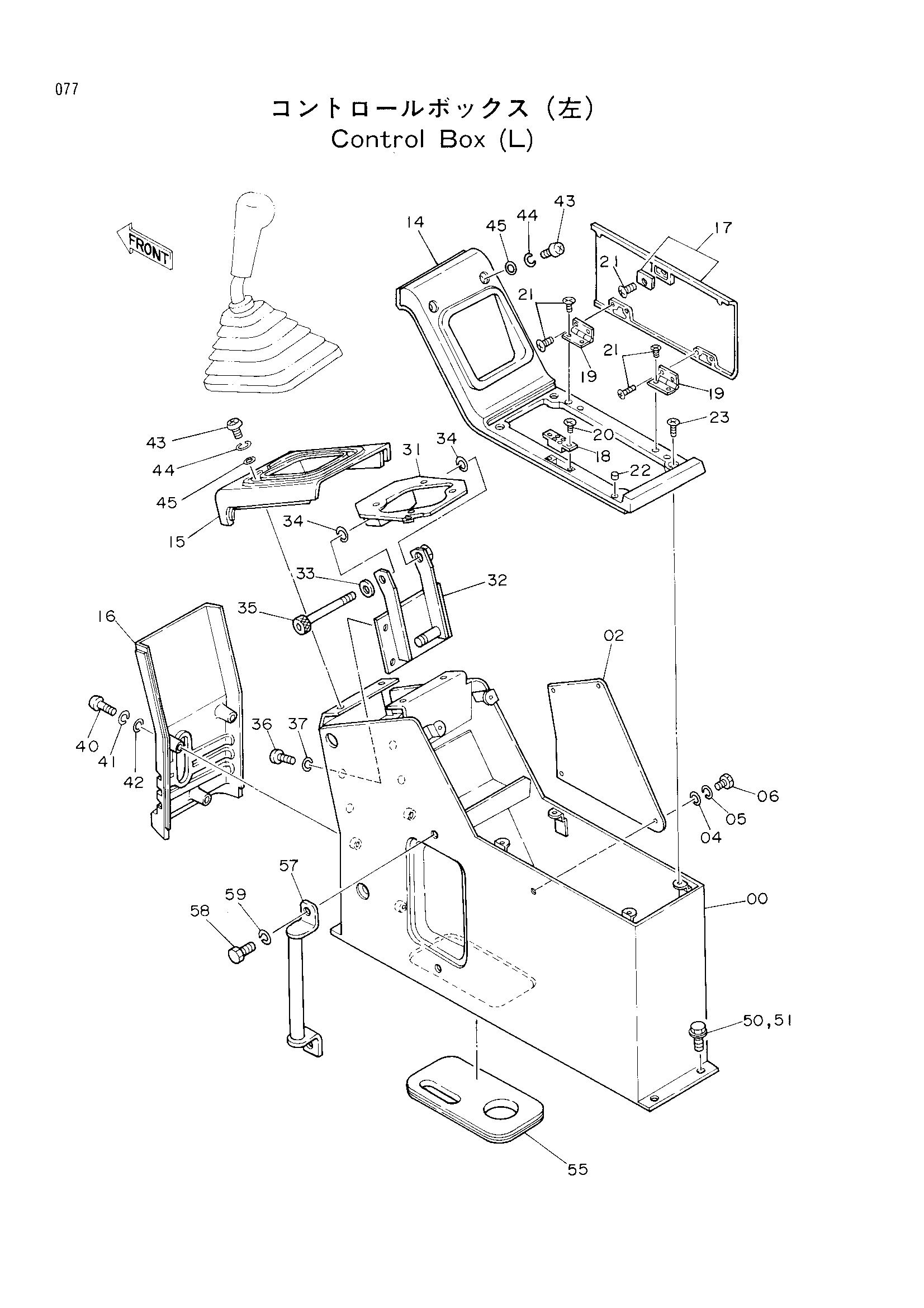

Заводская схема «Управление короб (левый)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008797 | Стойка | 1 |
| 02 | 4200807 | Крышка | 1 |
| 04 | A590106 | Плоская шайба | 4 |
| 05 | A590906 | Пружинная шайба | 4 |
| 06 | J900614 | Болт | 4 |
| 14 | 5002029 | Крышка | 1 |
| 15 | 1010967 | Крышка | 1 |
| 16 | 1010900 | Крышка | 1 |
| 17 | 7017989 | Крышка | 1 |
| 18 | 4199403 | Магнит | 1 |
| 19 | 4199401 | Петля | 2 |
| 20 | M470310 | Винт | 2 |
| 21 | 4197781 | Винт | 9 |
| 22 | 4208354 | Резиновая прокладка | 2 |
| 23 | J660614 | Винт | 4 |
| 31 | 8038104 | Кронштейн | 1 |
| 32 | 8038101 | Кронштейн | 1 |
| 33 | A590112 | Шайба | 1 |
| 34 | 4191947 | Регулировочная шайба | 2 |
| 35 | M341200 | Болт с внутренним шестигранником | 1 |
| 36 | J901020 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 40 | J850640 | Винт | 3 |
| 41 | J251006 | Пружинная шайба | 3 |
| 42 | J250006 | Плоская шайба | 3 |
| 43 | J850620 | Винт | 6 |
| 44 | J251006 | Пружинная шайба | 6 |
| 45 | J250006 | Плоская шайба | 6 |
| 50 | J011025 | Болт с шайбой | 4 |
| 50 | J901025 замена: J011025 | Болт | 4 |
| 51 | A590910 | Пружинная шайба | 4 |
| 55 | 4200658 | Резиновая втулка | 1 |
| 57 | 9728240 | Стойка | 1 |
| 58 | J901020 | Болт | 2 |
| 59 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
