Крышка (2) — HITACHI EX270

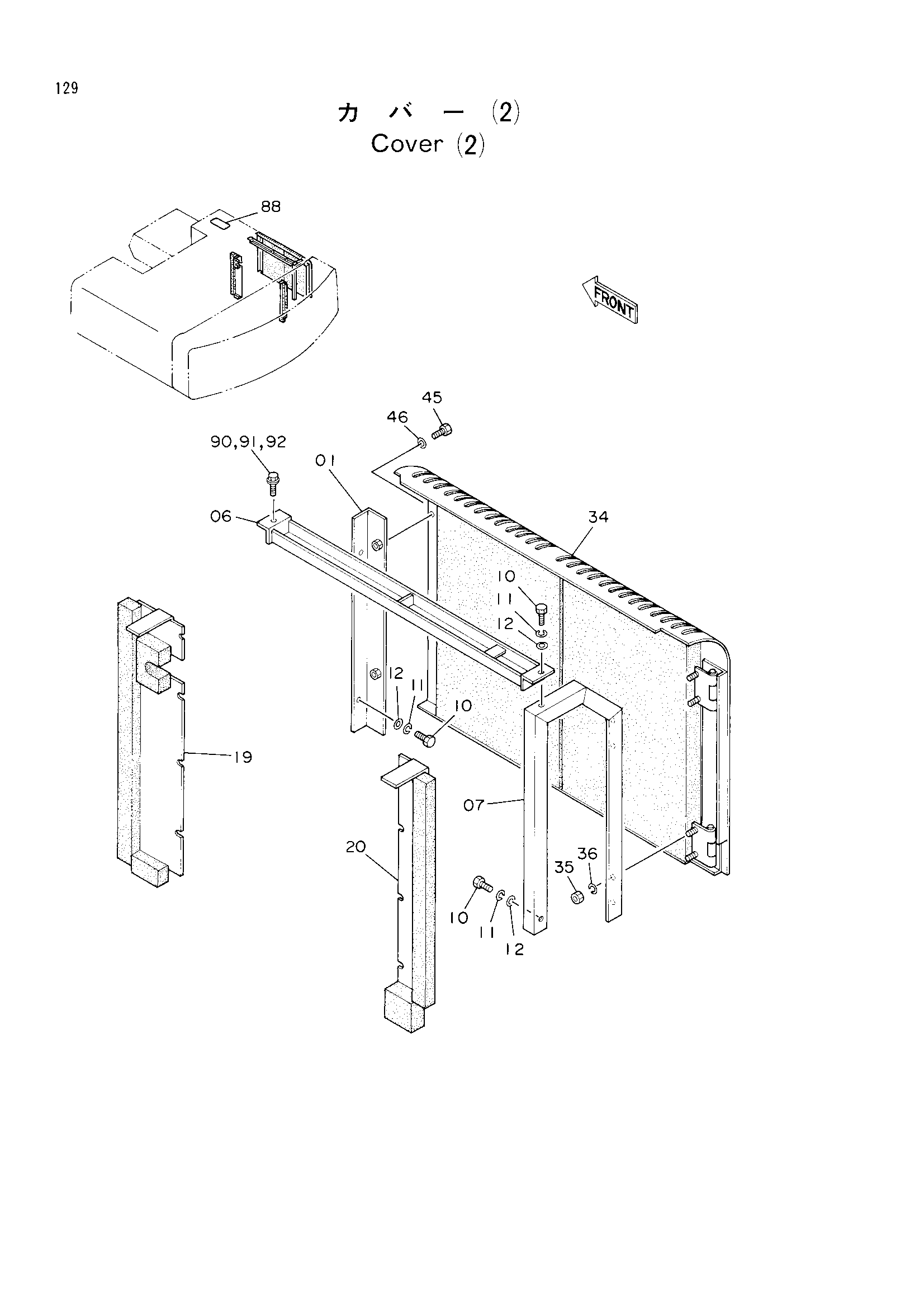

Заводская схема «Крышка (2)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9725238 | Опора | 1 |
| 06 | 9725424 | Защитный кожух | 1 |
| 07 | 8035748 замена: 5002144 | Опора | 1 |
| 07 | 8035748 замена: 8040164 | Опора | 1 |
| 07 | 8040164 | Опора | 1 |
| 10 | J901230 | Болт | 9 |
| 11 | A590912 | Пружинная шайба | 9 |
| 12 | A590112 | Плоская шайба | 9 |
| 19 | 8036805 | Пластина | 1 |
| 19 | 8040657 | Пластина | 1 |
| 20 | 8036806 | Пластина | 1 |
| 20 | 8040656 | Пластина | 1 |
| 34 | 7017681 замена: 7020953 | Дверь | 1 |
| 34 | 7020953 | Дверь | 1 |
| 35 | J950012 | Гайка | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 45 | M341220 | Болт с внутренним шестигранником | 2 |
| 46 | A590112 | Плоская шайба | 2 |
| 88 | 4073519 | Лента | 1 |
| 90 | J021230 | Болт с шайбой | 1 |
| 90 | J901230 замена: J021230 | Болт | 1 |
| 91 | A590912 | Пружинная шайба | 1 |
| 92 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
