Управление двигателем рычаг (1) — HITACHI EX270

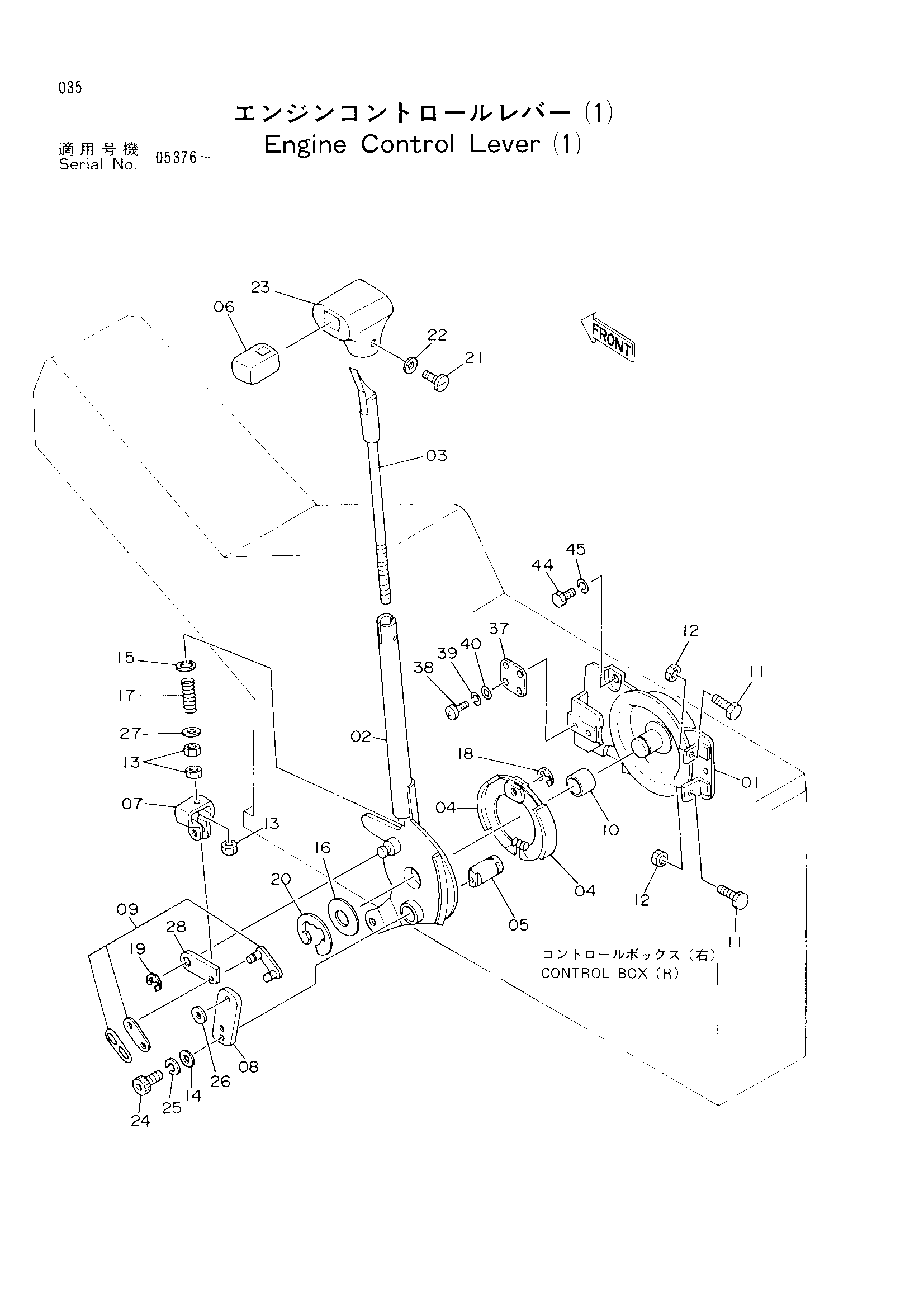

Заводская схема «Управление двигателем рычаг (1)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4241168 | Пластина | 1 |
| 01-28 | 4232395 | Рычаг в сборе | 1 |
| 02 | 4241169 | Рычаг | 1 |
| 03 | 4241148 | Рычаг | 1 |
| 04 | 4241150 | Башмак тормоз | 2 |
| 05 | 4241151 | Кулачок тормоз | 1 |
| 06 | 4241152 | Буттон | 1 |
| 07 | 4241153 | Буккле турн | 1 |
| 08 | 4241154 | Рычаг тормоз | 1 |
| 09 | 4241155 | Цепь | 1 |
| 10 | 4241156 | Втулка | 1 |
| 11 | 4241304 | Болт | 2 |
| 12 | M500807 | Гайка | 2 |
| 13 | 4045245 | U-образная гайка | 3 |
| 14 | A590106 | Шайба | 1 |
| 15 | A590108 | Шайба | 1 |
| 16 | A590120 | Шайба | 1 |
| 17 | 4241158 | Пружина | 1 |
| 18 | 4241160 | Стопорное кольцо | 1 |
| 19 | 4241161 | Стопорное кольцо | 1 |
| 20 | 4241162 | Стопорное кольцо | 1 |
| 21 | 4241163 | Винт | 1 |
| 22 | 4241164 | Шайба | 1 |
| 23 | 4241165 | Ручка | 1 |
| 24 | M340610 | Болт с внутренним шестигранником | 1 |
| 25 | A590906 | Пружинная шайба | 1 |
| 26 | 4241166 | Проставка | 1 |
| 27 | 4241167 | Шайба | 1 |
| 28 | 4241170 | Тяга | 1 |
| 37 | 4219900 | Кронштейн | 1 |
| 38 | M430616 | Винт | 2 |
| 39 | A590906 | Пружинная шайба | 2 |
| 40 | A590106 | Плоская шайба | 2 |
| 44 | J900816 | Болт | 3 |
| 45 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
