Масляный радиатор трубопроводы (2) — HITACHI EX270

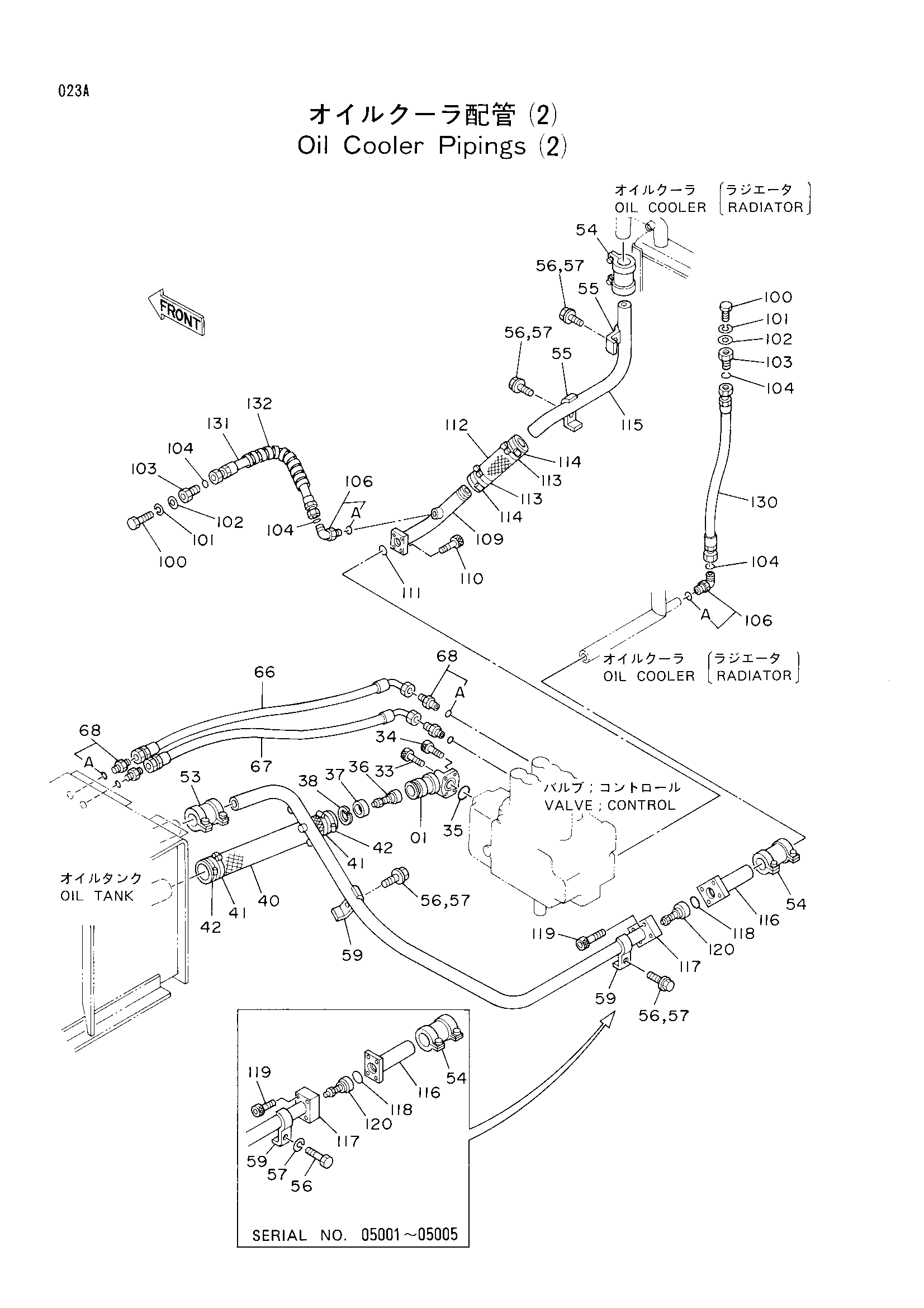

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2022811 | Коллектор | 1 |
| 33 | M341060 | Болт с внутренним шестигранником | 2 |
| 34 | M341022 | Болт с внутренним шестигранником | 2 |
| 35 | A811040 | Уплотнительное кольцо | 1 |
| 36 | 4188627 | Клапан | 1 |
| 37 | 4188628 | Кольцо | 1 |
| 38 | 991721 | Стопорное кольцо | 1 |
| 40 | 4120294 | Резиновый шланг | 1 |
| 41 | 4156850 замена: 4263764 | Хомут шланга | 2 |
| 41 | 4263764 | Хомут шланга | 2 |
| 42 | 4504491 | Хомут шланга | 2 |
| 53 | 4067834 | Муфта | 1 |
| 54 | 4069801 | Муфта | 2 |
| 55 | 4053698 | Хомут трубки | 2 |
| 56 | J011270 | Болт с шайбой | 4 |
| 56 | J901270 замена: J011270 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 59 | 4053697 | Хомут трубки | 2 |
| 66 | 4204183 | Нейлоновый шланг (DE) | 1 |
| 67 | 4204184 | Нейлоновый шланг (DF) | 1 |
| 68 | 4200465 | Адаптер | 4 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 100 | J901230 | Болт | 2 |
| 101 | A590912 | Пружинная шайба | 2 |
| 102 | A590112 | Плоская шайба | 2 |
| 103 | 4204882 | Пробка | 2 |
| 104 | 4187308 | Уплотнительное кольцо | 4 |
| 106 | 4157562 | Угловой штуцер | 2 |
| 106A | 4506424 | Уплотнительное кольцо | 1 |
| 109 | 9728575 | Обратная трубка | 1 |
| 110 | M341036 | Болт с внутренним шестигранником | 4 |
| 111 | A811040 | Уплотнительное кольцо | 1 |
| 112 | 4080206 | Резиновый шланг | 1 |
| 113 | 4282474 | Хомут шланга | 2 |
| 113 | 4505385 замена: 4282474 | Хомут шланга | 2 |
| 114 | 4159683 | Хомут шланга | 2 |
| 115 | 3038718 | Обратная трубка | 1 |
| 116 | 9728064 замена: 7019381 | Обратная трубка | 1 |
| 116 | 9728064 замена: 9729779 | Обратная трубка | 1 |
| 116 | 9729779 | Обратная трубка | 1 |
| 117 | 7018438 замена: 7019381 | Обратная трубка | 1 |
| 117 | 7018438 замена: 9729779 | Обратная трубка | 1 |
| 117 | 7019381 | Обратная трубка | 1 |
| 118 | A811045 | Уплотнительное кольцо | 1 |
| 119 | M341265 | Болт с внутренним шестигранником | 4 |
| 120 | 4204745 | Клапан | 1 |
| 130 | 4210310 | Шланг | 1 |
| 131 | 4217381 | Шланг | 1 |
| 132 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
