Передний трубопроводы — HITACHI EX270

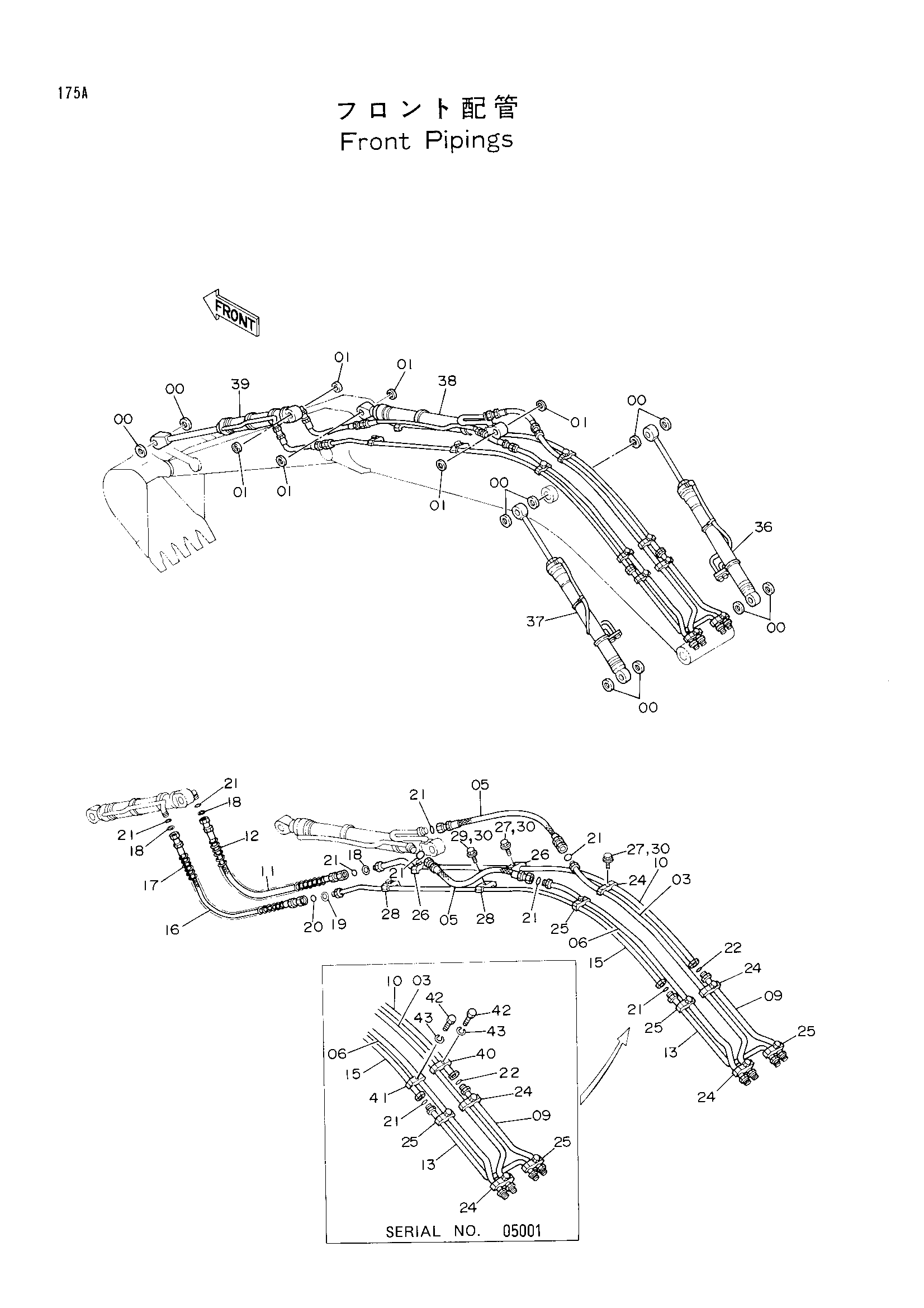

Заводская схема «Передний трубопроводы» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4067901 | Пылезащитное уплотнение | 10 |
| 01 | 4067902 | Пылезащитное уплотнение | 6 |
| 03 | 8038598 | Трубка | 1 |
| 05 | 4203122 замена: 4219319 | Шланг | 2 |
| 05 | 4219319 | Шланг | 2 |
| 06 | 8038601 | Трубка | 1 |
| 09 | 9727848 | Трубка | 1 |
| 09 | 9730415 замена: 8038600 | Трубка | 1 |
| 09 | 9730415 замена: 9727848 | Трубка | 1 |
| 10 | 8038600 | Трубка | 1 |
| 10 | 8042152 замена: 8038600 | Трубка | 1 |
| 10 | 8042152 замена: 9727848 | Трубка | 1 |
| 11 | 4203145 | Шланг (STD. рукоять) | 1 |
| 11 | 4219370 | Шланг (удлинённый рукоять) | 1 |
| 11 | 4219371 | Шланг (укороченный рукоять) | 1 |
| 12 | 4053617 | Защита (STD. рукоять) | 1 |
| 12 | 4053618 | Защита (укороченный рукоять) | 1 |
| 12 | 4223507 | Защита (удлинённый рукоять) | 1 |
| 13 | 9726390 замена: 8038599 | Трубка | 1 |
| 13 | 9726390 замена: 9729042 | Трубка | 1 |
| 13 | 9729042 | Трубка | 1 |
| 15 | 8038599 | Трубка | 1 |
| 15 | 8042153 замена: 8038599 | Трубка | 1 |
| 15 | 8042153 замена: 9729042 | Трубка | 1 |
| 16 | 4203143 | Шланг (STD. рукоять) | 1 |
| 16 | 4219369 | Шланг (удлинённый рукоять) | 1 |
| 16 | 4219372 | Шланг (укороченный рукоять) | 1 |
| 17 | 4053610 | Защита (укороченный рукоять) | 1 |
| 17 | 4054448 | Защита (STD. рукоять) | 1 |
| 17 | 4223508 | Защита (удлинённый рукоять) | 1 |
| 18 | 4073052 | Шайба | 3 |
| 19 | 4203220 | Шайба | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 8 |
| 22 | 4187329 | Уплотнительное кольцо | 1 |
| 24 | 4189860 | Хомут трубки | 3 |
| 25 | 4153488 | Хомут трубки | 3 |
| 26 | 4190127 | Хомут трубки | 2 |
| 27 | J011265 | Болт с шайбой | 8 |
| 27 | J901265 замена: J011265 | Болт | 8 |
| 28 | 4190126 | Хомут трубки | 2 |
| 29 | J011255 | Болт с шайбой | 2 |
| 29 | J901255 замена: J011255 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 10 |
| 36 | 9076104 замена: 9083749 | Гидроцилиндр стрелы (правый) | 1 |
| 36 | 9083749 замена: 9099003 | Гидроцилиндр стрелы (правый) | 1 |
| 36 | 9099003 замена: 9110524 | Гидроцилиндр стрелы (правый) | 1 |
| 36 | 9099424 замена: 9110532 | Гидроцилиндр стрелы (правый) | 1 |
| 36 | 9110524 замена: 9110532 | Гидроцилиндр стрелы (правый) | 1 |
| 36 | 9110532 | Гидроцилиндр стрелы (правый) | 1 |
| 37 | 9076105 замена: 9083750 | Гидроцилиндр стрелы (левый) | 1 |
| 37 | 9083750 замена: 9099004 | Гидроцилиндр стрелы (левый) | 1 |
| 37 | 9099004 замена: 9110525 | Гидроцилиндр стрелы (левый) | 1 |
| 37 | 9099425 замена: 9110533 | Гидроцилиндр стрелы (левый) | 1 |
| 37 | 9110525 замена: 9110533 | Гидроцилиндр стрелы (левый) | 1 |
| 37 | 9110533 | Гидроцилиндр стрелы (левый) | 1 |
| 38 | 9076106 замена: 9083751 | Гидроцилиндр рукояти | 1 |
| 38 | 9083751 замена: 9099005 | Гидроцилиндр рукояти | 1 |
| 38 | 9099005 замена: 9110526 | Гидроцилиндр рукояти | 1 |
| 38 | 9099426 замена: 9110534 | Гидроцилиндр рукояти | 1 |
| 38 | 9110526 замена: 9110534 | Гидроцилиндр рукояти | 1 |
| 38 | 9110534 | Гидроцилиндр рукояти | 1 |
| 39 | 9076107 замена: 9083752 | Гидроцилиндр ковша | 1 |
| 39 | 9083752 замена: 9099006 | Гидроцилиндр ковша | 1 |
| 39 | 9099006 замена: 9110527 | Гидроцилиндр ковша | 1 |
| 39 | 9099427 замена: 9110535 | Гидроцилиндр ковша | 1 |
| 39 | 9110527 замена: 9110535 | Гидроцилиндр ковша | 1 |
| 39 | 9110535 | Гидроцилиндр ковша | 1 |
| 40 | 4189860 | Хомут трубки | 1 |
| 41 | 4153488 | Хомут трубки | 1 |
| 42 | J901265 | Болт | 2 |
| 43 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
