Бортовой редуктор — HITACHI EX270

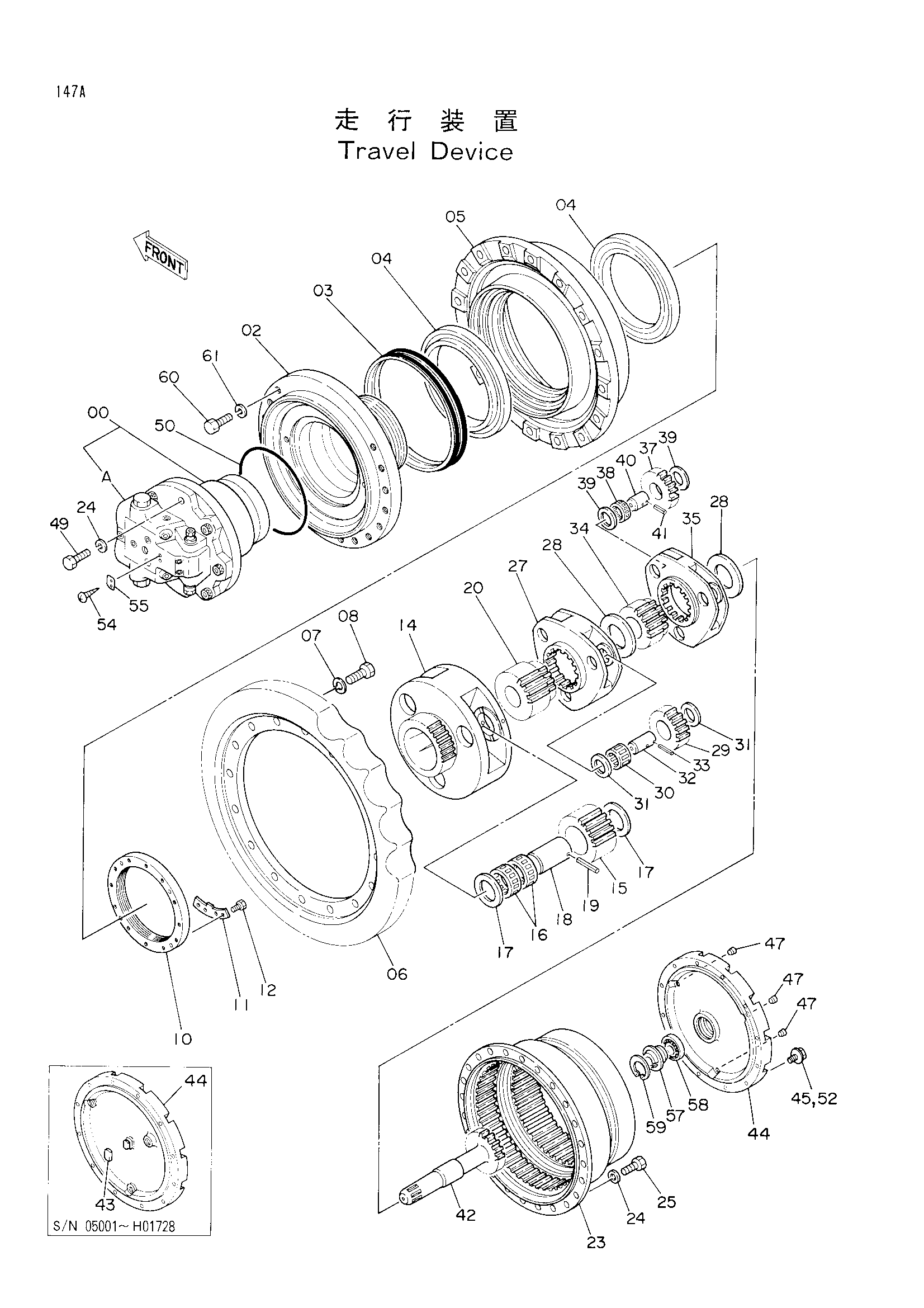

Заводская схема «Бортовой редуктор» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9069421 | Гидромотор | 1 |
| 00 | 9069421 | Гидромотор | 1 |
| 00 | 9080116 | Гидромотор | 1 |
| 00 | 9080116 | Гидромотор | 1 |
| 00-52 | 9069551 | Бортовой редуктор в сборе | 2 |
| 00-52 | 9069551 | Бортовой редуктор в сборе | 2 |
| 00-52 | 9080072 замена: 9096485 | Бортовой редуктор в сборе | 2 |
| 00-52 | 9080072 замена: 9096485 | Бортовой редуктор в сборе | 2 |
| 00-59 | 9096485 | Бортовой редуктор в сборе | 2 |
| 00A | 9071904 | Тормозной клапан | 1 |
| 00A | 9071904 | Тормозной клапан | 1 |
| 00A | 9080515 | Тормозной клапан | 1 |
| 00A | 9080515 | Тормозной клапан | 1 |
| 02 | 1010465 | Корпус | 1 |
| 03 | 4066695 | Комплект уплотнений | 1 |
| 04 | 4192975 | Роликовый подшипник | 2 |
| 05 | 1010466 | Барабан | 1 |
| 06 | 1010467 | Звёздочка | 1 |
| 07 | A590920 | Пружинная шайба | 16 |
| 08 | J932060 | Болт | 16 |
| 10 | 3036256 | Гайка | 1 |
| 11 | 4192974 | Стопорная пластина | 1 |
| 12 | J901225 | Болт | 2 |
| 14 | 1010468 | Водило | 1 |
| 15 | 3036257 | Планетарная шестерня | 3 |
| 16 | 4192976 | Игольчатый подшипник | 6 |
| 17 | 4201913 замена: 4219595 | Упорная пластина | 6 |
| 17 | 4219595 | Упорная пластина | 6 |
| 18 | 4192978 | Палец | 3 |
| 19 | 4192021 | Пружинный штифт | 3 |
| 20 | 3036258 | Солнечная шестерня | 1 |
| 23 | 1010537 | Коронная шестерня | 1 |
| 24 | A590916 | Пружинная шайба | 26 |
| 25 | J931645 | Болт | 24 |
| 27 | 1010471 | Водило | 1 |
| 28 | 4192979 | Проставка | 2 |
| 29 | 3036259 | Планетарная шестерня | 3 |
| 30 | 4190117 | Игольчатый подшипник | 3 |
| 31 | 4192982 | Упорная пластина | 6 |
| 32 | 4144558 | Палец | 3 |
| 33 | 4144525 | Пружинный штифт | 3 |
| 34 | 3036261 | Солнечная шестерня | 1 |
| 35 | 1010470 | Водило | 1 |
| 35 | 1010470 | Водило | 1 |
| 35 | 2025965 | Водило | 1 |
| 35 | 2025965 | Водило | 1 |
| 37 | 3036260 | Планетарная шестерня | 3 |
| 37 | 3036260 | Планетарная шестерня | 3 |
| 37 | 3041961 | Планетарная шестерня | 3 |
| 37 | 3041961 | Планетарная шестерня | 3 |
| 38 | 4108021 | Игольчатый подшипник | 3 |
| 39 | 4192983 | Упорная пластина | 6 |
| 40 | 4192977 | Палец | 3 |
| 41 | 4192020 | Пружинный штифт | 3 |
| 42 | 2023185 | Вал проп. | 1 |
| 42 | 2023185 | Вал проп. | 1 |
| 42 | 2025966 | Вал проп. | 1 |
| 42 | 2025966 | Вал проп. | 1 |
| 43 | 4204756 | Колпачок | 1 |
| 44 | 2024963 | Крышка | 1 |
| 44 | 2024963 | Крышка | 1 |
| 44 | 2025967 | Крышка | 1 |
| 44 | 2025967 замена: 2028460 | Крышка | 1 |
| 44 | 2025967 | Крышка | 1 |
| 44 | 2028460 замена: 2032092 | Крышка | 1 |
| 44 | 2028460 замена: 4278011 | Крышка | 1 |
| 44 | 2028460 замена: 4278168 | Крышка | 1 |
| 44 | 2028460 замена: 930451 | Крышка | 1 |
| 44 | 2032092 | Крышка | 1 |
| 45 | A590912 | Пружинная шайба | 1 |
| 47 | 4245797 | Пробка | 3 |
| 47 | 94-2013 | Пробка | 2 |
| 47 | 94-2013 | Пробка | 2 |
| 47 | 94-2013 замена: 4245797 | Пробка | 3 |
| 47 | 94-2013 | Пробка | 3 |
| 49 | J931685 | Болт | 2 |
| 50 | 4193063 | Уплотнительное кольцо | 1 |
| 52 | J011230 | Болт с шайбой | 12 |
| 52 | M221228 замена: J011230 | Болт | 12 |
| 54 | M492564 | Дривер винт | 2 |
| 55 | 3053559 | Информационная табличка | 1 |
| 57 | 4277474 | Стопорный палец | 1 |
| 57 | 4278011 | Стопорный палец | 1 |
| 58 | 4278168 | Шариковый подшипник | 1 |
| 59 | 930451 | Стопорное кольцо | 1 |
| 60 | J932080 | Болт | 34 |
| 61 | A590920 | Пружинная шайба | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
