Кабина группа <SDX> — HITACHI EX270

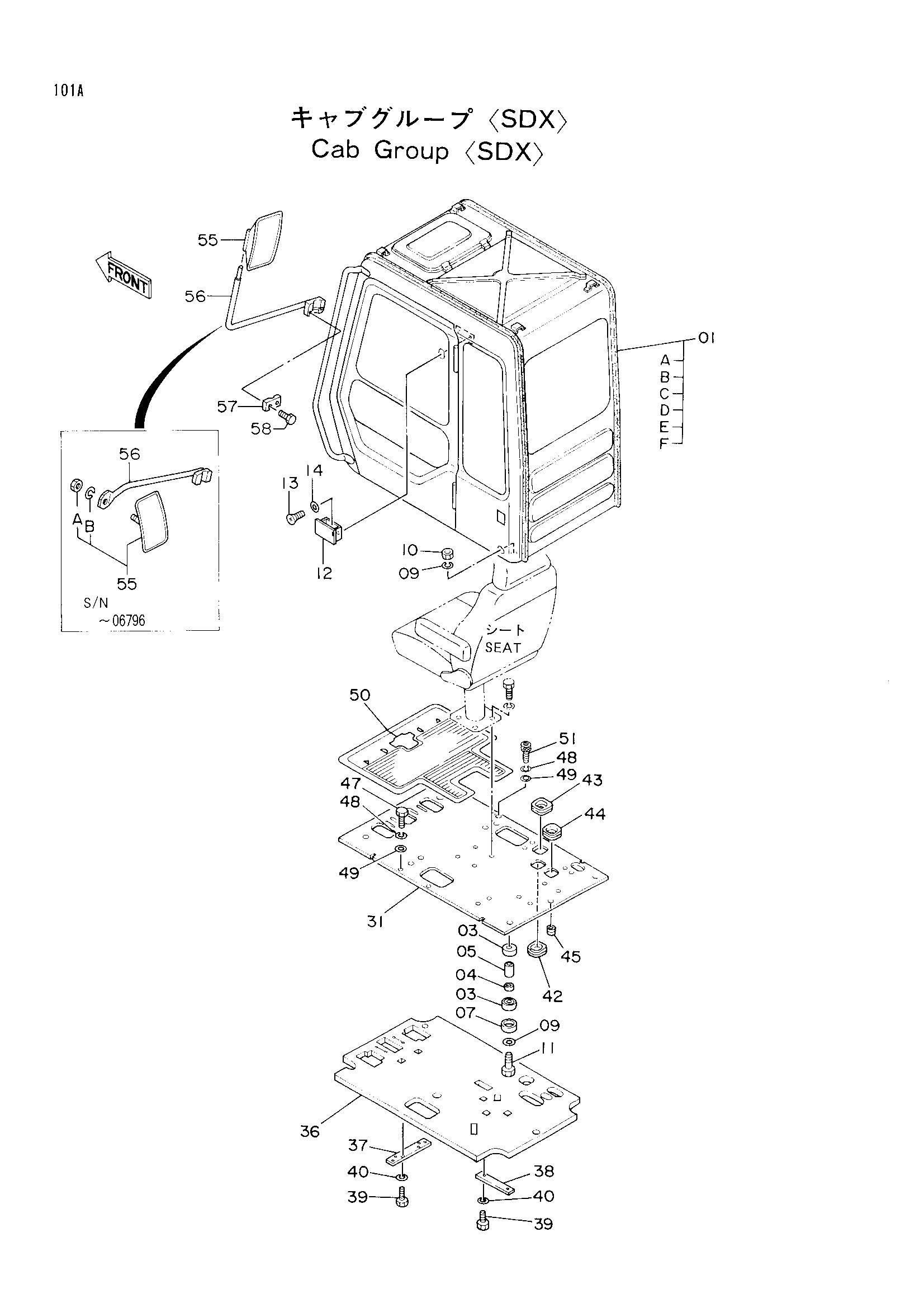

Заводская схема «Кабина группа <SDX>» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186740 | Кабина в сборе | 1 |
| 03 | 4203877 | Резиновая прокладка | 8 |
| 04 | 4200085 | Резиновая прокладка | 4 |
| 05 | 4200086 | Проставка | 4 |
| 07 | 4203878 | Ограничитель | 4 |
| 09 | 4114405 | Шайба | 8 |
| 10 | M660016 | U-образная гайка | 4 |
| 11 | 4203189 | Болт | 4 |
| 12 | 4146719 | Асхтрай | 1 |
| 13 | M430510 | Винт | 2 |
| 14 | A590105 | Шайба | 2 |
| 31 | 6008550 | Пластина | 1 |
| 36 | 2024676 | Стекло воол | 1 |
| 37 | 4205043 | Пластина | 1 |
| 38 | 4204646 | Пластина | 1 |
| 39 | J901020 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 42 | 4205080 | Резиновая втулка | 1 |
| 43 | 4205081 | Резиновая втулка | 1 |
| 44 | 4205082 | Резиновая втулка | 1 |
| 45 | 4205084 | Резиновая втулка | 1 |
| 47 | J901030 | Болт | 2 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | 4114402 | Шайба | 4 |
| 50 | 1011396 | Коврик пола | 1 |
| 51 | 4208498 | Болт с внутренним шестигранником | 2 |
| 55 | 4093058 замена: 4165676 | Зеркало | 1 |
| 55 | 4093058 замена: 8056067 | Зеркало | 1 |
| 55 | 4165676 | Зеркало | 1 |
| 55A | M500807 | Гайка | 1 |
| 55B | A590908 | Пружинная шайба | 1 |
| 56 | 8048596 замена: 4165676 | Стойка | 1 |
| 56 | 8048596 замена: 8056067 | Стойка | 1 |
| 56 | 8056067 | Стойка | 1 |
| 57 | 4201411 | Хомут | 1 |
| 58 | J010845 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
