Отопитель трубопроводы <SDX> — HITACHI EX270

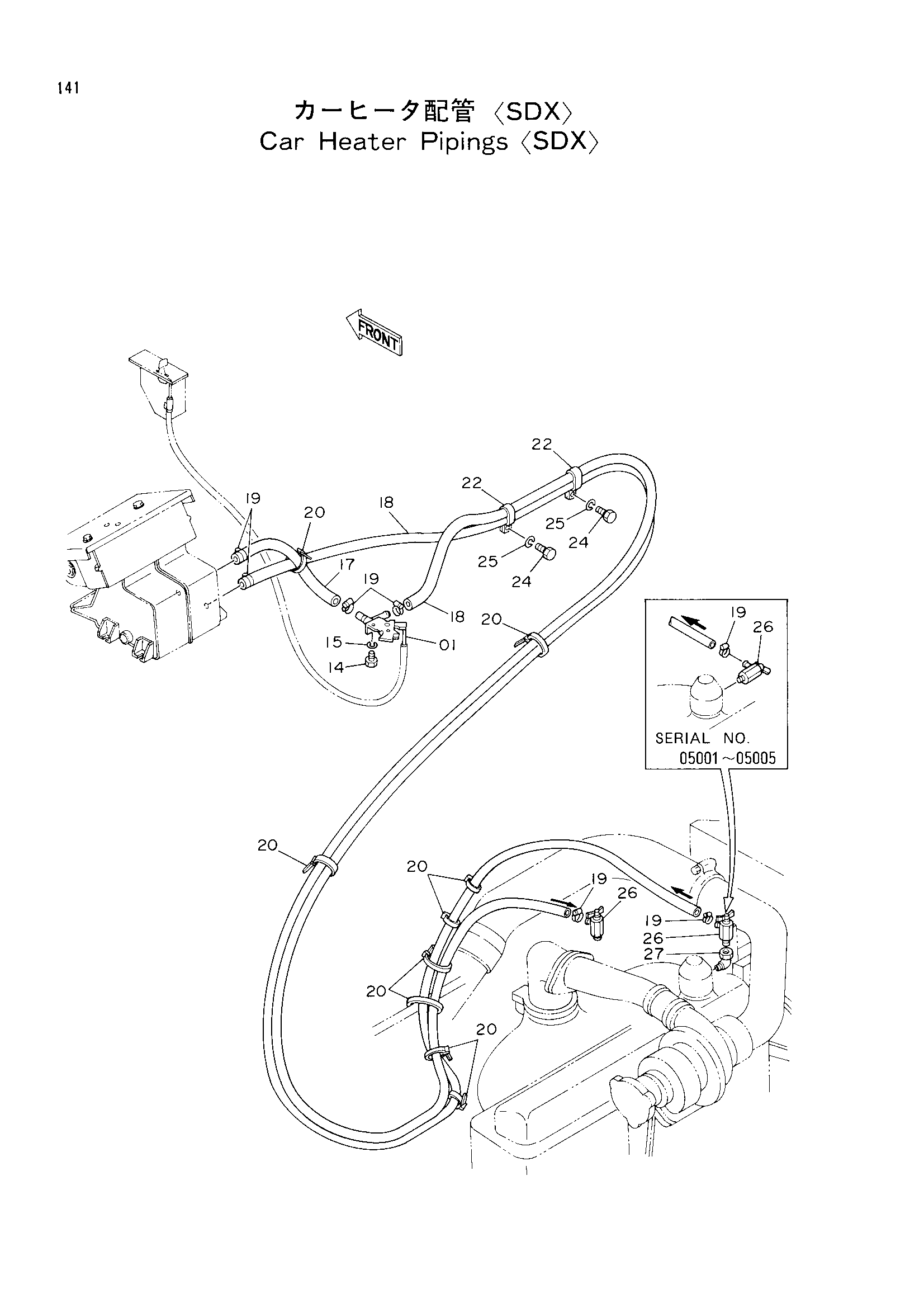

Заводская схема «Отопитель трубопроводы <SDX>» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195823 | Кран | 1 |
| 14 | M430416 | Винт | 2 |
| 15 | A590904 | Пружинная шайба | 2 |
| 17 | 4203228 | Резиновый шланг | 1 |
| 17 | 4208260 замена: 4203228 | Резиновый шланг | 1 |
| 18 | 4208072 | Резиновый шланг | 2 |
| 19 | 4507228 | Хомут шланга | 6 |
| 20 | 4055312 | Ленточный зажим | 9 |
| 22 | 4190266 | Зажим | 2 |
| 24 | J901016 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | 4209135 | Клапан | 2 |
| 27 | 94-0632 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
