Основной трубопроводы (2) — HITACHI EX270

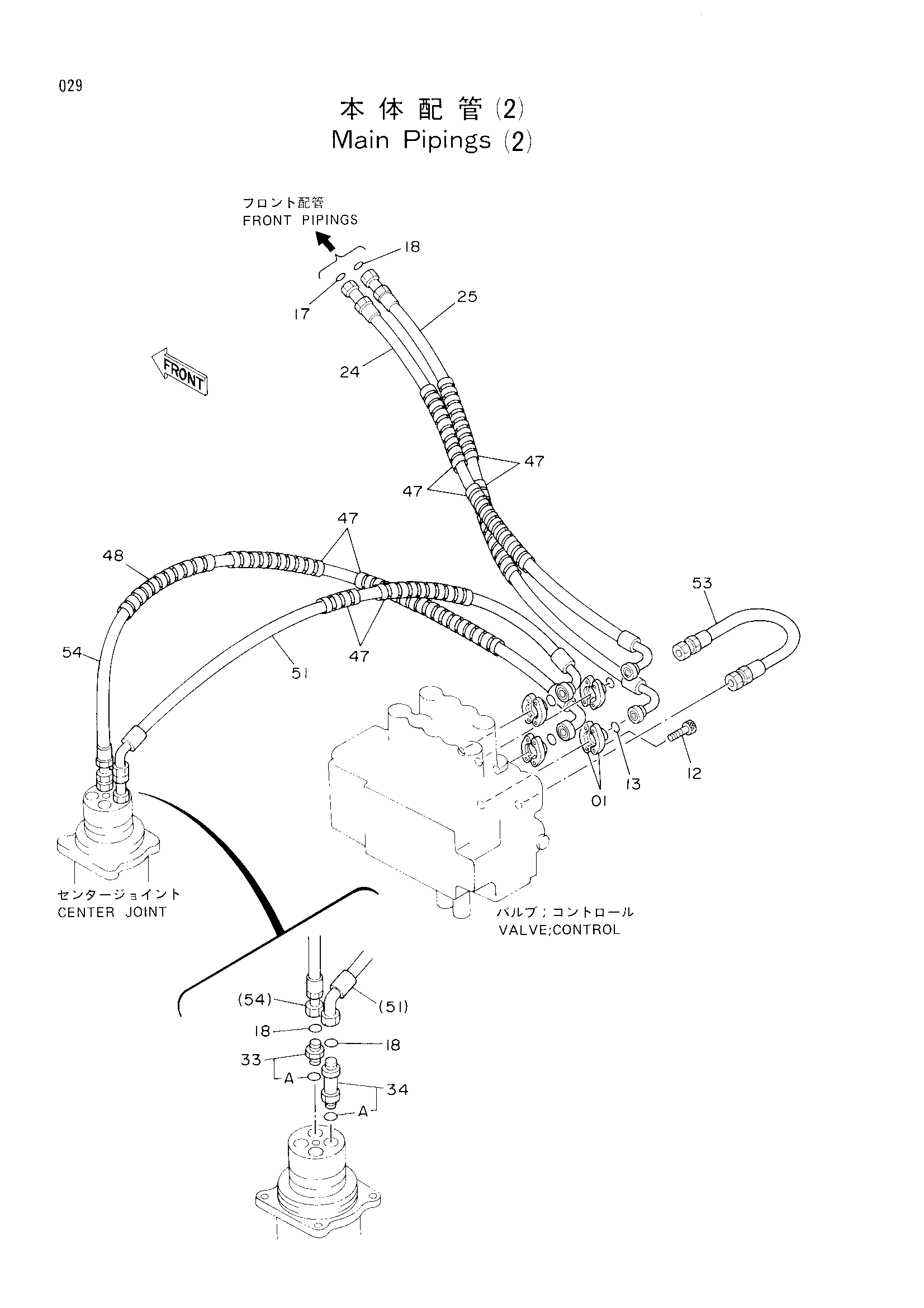

Заводская схема «Основной трубопроводы (2)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 8 |
| 12 | M341030 | Болт с внутренним шестигранником | 16 |
| 13 | 971489 | Уплотнительное кольцо | 4 |
| 17 | 4187308 | Уплотнительное кольцо | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 3 |
| 24 | 4217304 | Шланг | 1 |
| 24 | 4219341 | Шланг | 1 |
| 25 | 4217303 | Шланг | 1 |
| 33 | 4189601 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4198411 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4044420 | Защитный кожух | 10 |
| 48 | 4044420 | Защитный кожух | 1 |
| 51 | 4204186 | Шланг | 1 |
| 51 | 4219338 | Шланг | 1 |
| 53 | 4204190 | Шланг | 1 |
| 54 | 4215637 | Шланг | 1 |
| 54 | 4219339 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
