Гусеничная рама <STD. гусеница> — HITACHI EX270

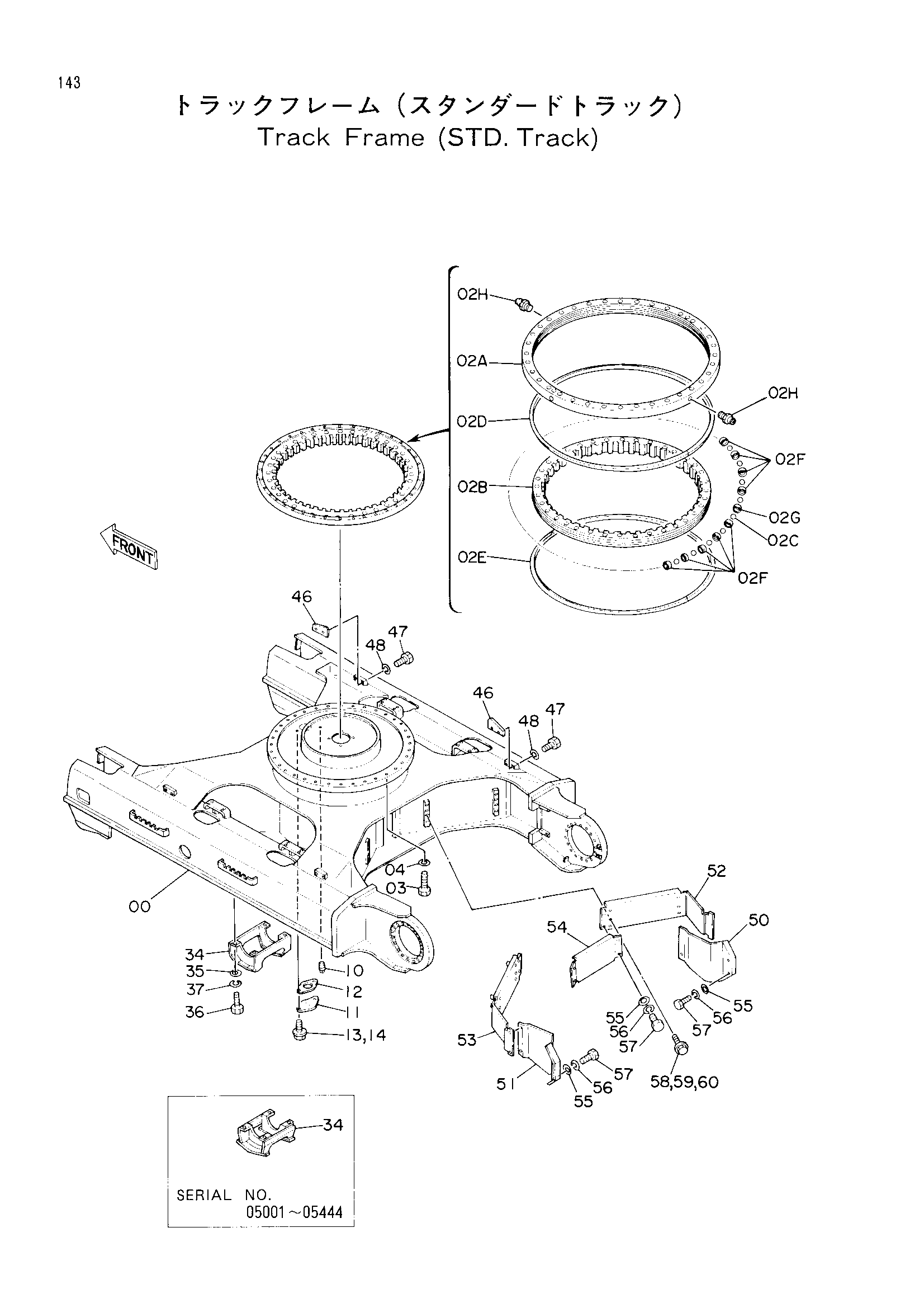

Заводская схема «Гусеничная рама <STD. гусеница>» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002003 | Гусеничная рама | 1 |
| 02A-H | 6007641 замена: 9098979 | Подшипник. свингкиркл в сборе | 1 |
| 02A-H | 9098979 | Подшипник. свингкиркл в сборе | 1 |
| 02C | 4143667 | Шарик (1=90 детали) | 1 |
| 02D | 4187585 | Уплотнение | 1 |
| 02E | 4187586 | Уплотнение | 1 |
| 02F | 4134900 | Опора | 75 |
| 02G | 4134901 | Опора | 15 |
| 02H | J75481 | Штуцер | 2 |
| 03 | M122275 | Болт | 36 |
| 04 | A590922 | Пружинная шайба | 36 |
| 10 | J75284 | Пробка | 1 |
| 11 | 4013896 | Крышка | 1 |
| 12 | 4510901 | Манжета | 1 |
| 13 | J011020 | Болт с шайбой | 2 |
| 13 | J901020 замена: J011020 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 34 | 8037301 замена: 8043895 | Защитный кожух | 2 |
| 34 | 8043895 | Защитный кожух | 2 |
| 35 | 4018545 | Шайба | 8 |
| 36 | J932050 | Болт | 8 |
| 37 | A590920 | Пружинная шайба | 8 |
| 46 | 4213169 | Блок | 4 |
| 47 | J931850 | Болт | 8 |
| 48 | A590918 | Пружинная шайба | 8 |
| 50 | 3037494 | Крышка | 1 |
| 51 | 3037499 | Крышка | 1 |
| 52 | 7017869 | Крышка | 1 |
| 53 | 7017870 | Крышка | 1 |
| 54 | 4198450 | Крышка | 1 |
| 55 | 449490 | Шайба | 12 |
| 56 | A590912 | Пружинная шайба | 12 |
| 57 | J901225 | Болт | 12 |
| 58 | J031270 | Болт с шайбой | 8 |
| 58 | J901270 замена: J031270 | Болт | 8 |
| 59 | 449490 | Шайба | 8 |
| 60 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
