Пилотный трубопроводы (3-2) — HITACHI EX270

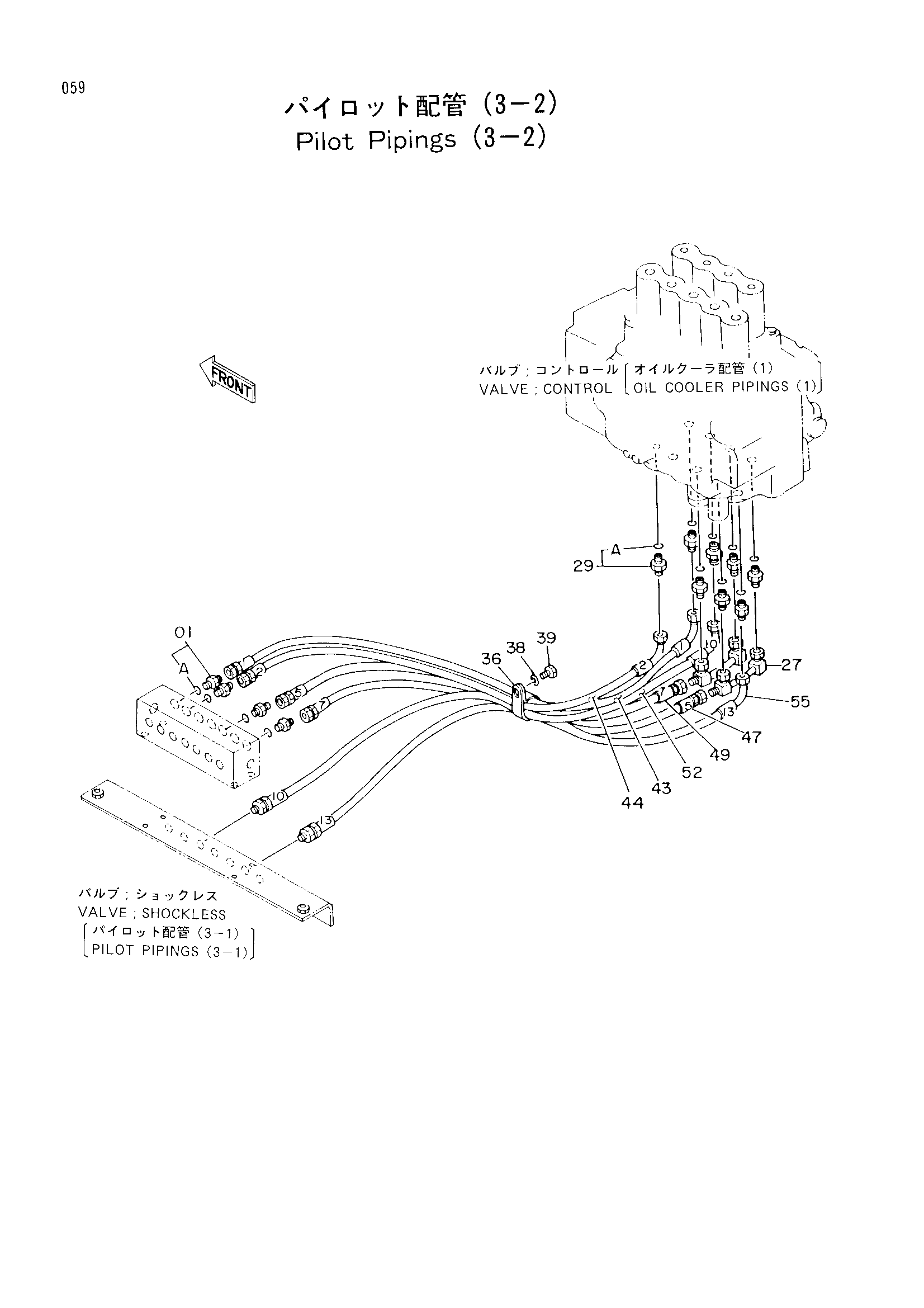

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 8038370 | Трубка | 2 |
| 29 | 4200466 | Адаптер | 8 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4190265 | Зажим | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 39 | J901018 | Болт | 1 |
| 43 | 4203089 | Нейлоновый шланг (1) | 1 |
| 44 | 4203090 | Нейлоновый шланг (2) | 1 |
| 47 | 4203093 | Нейлоновый шланг (5) | 1 |
| 49 | 4203095 | Нейлоновый шланг (7) | 1 |
| 52 | 4203096 | Нейлоновый шланг (10) | 1 |
| 55 | 4203099 | Нейлоновый шланг (13) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
