Масляный радиатор трубопроводы (3) — HITACHI EX270

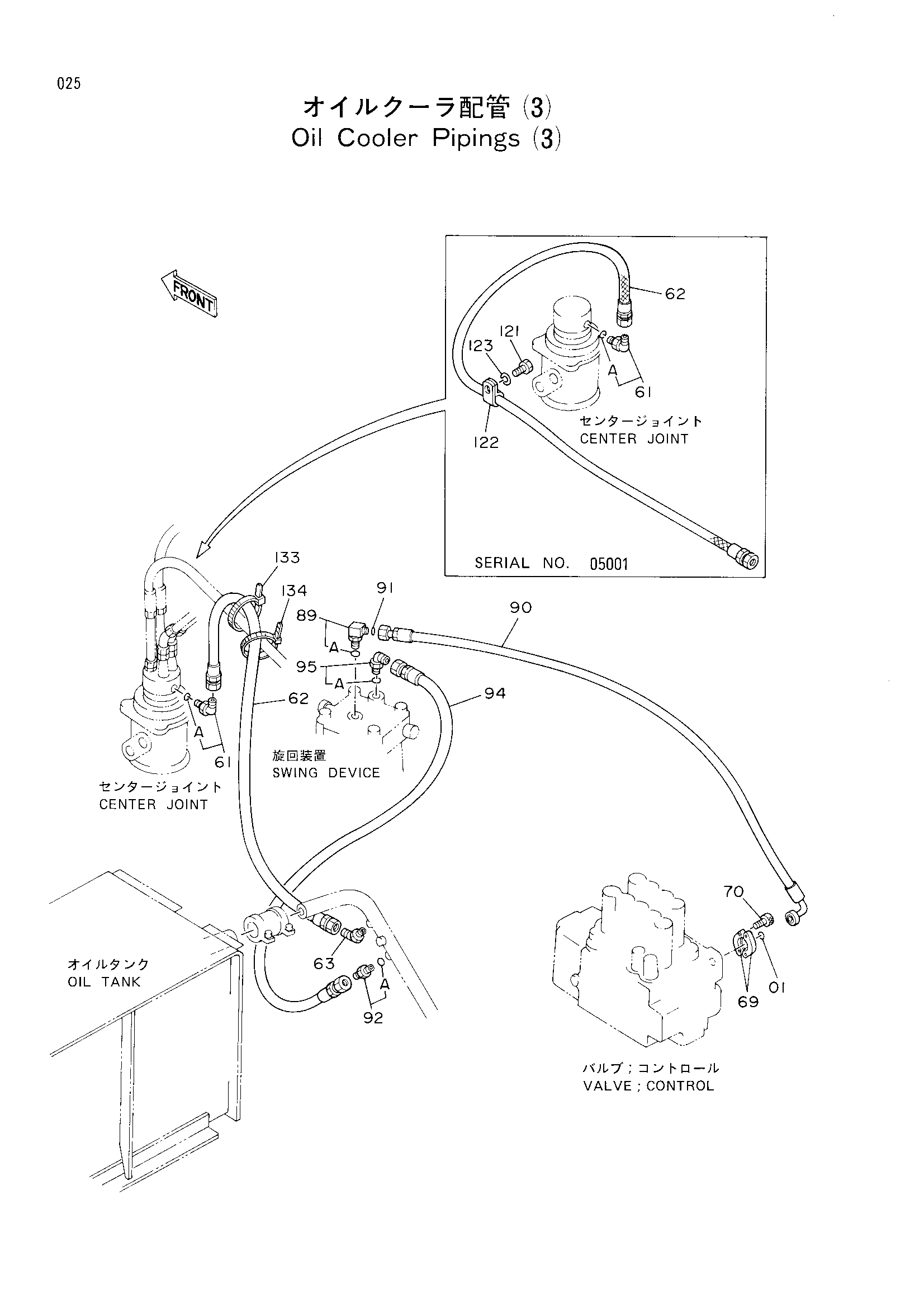

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 966993 | Уплотнительное кольцо | 1 |
| 61 | 4154671 | Угловой штуцер | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4203168 | Шланг | 1 |
| 63 | 4190244 | Угловой штуцер | 1 |
| 69 | 962453 | Разъёмный фланец | 2 |
| 70 | M341030 | Болт с внутренним шестигранником | 4 |
| 89 | 4198799 | Угловой штуцер | 1 |
| 89A | 4506429 | Уплотнительное кольцо | 1 |
| 90 | 4203167 | Шланг | 1 |
| 91 | 4187328 | Уплотнительное кольцо | 1 |
| 92 | 4154671 | Угловой штуцер | 1 |
| 92A | 4509180 | Уплотнительное кольцо | 1 |
| 94 | 4203169 | Шланг | 1 |
| 95 | 4200471 | Угловой штуцер | 1 |
| 95A | 4506418 | Уплотнительное кольцо | 1 |
| 121 | J901018 | Болт | 1 |
| 122 | 4190275 | Зажим | 1 |
| 123 | A590910 | Пружинная шайба | 1 |
| 133 | 4055312 | Ленточный зажим | 1 |
| 134 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
