Каталог запчастей HITACHI
Электрооборудование (4)<SDX> — HITACHI EX270

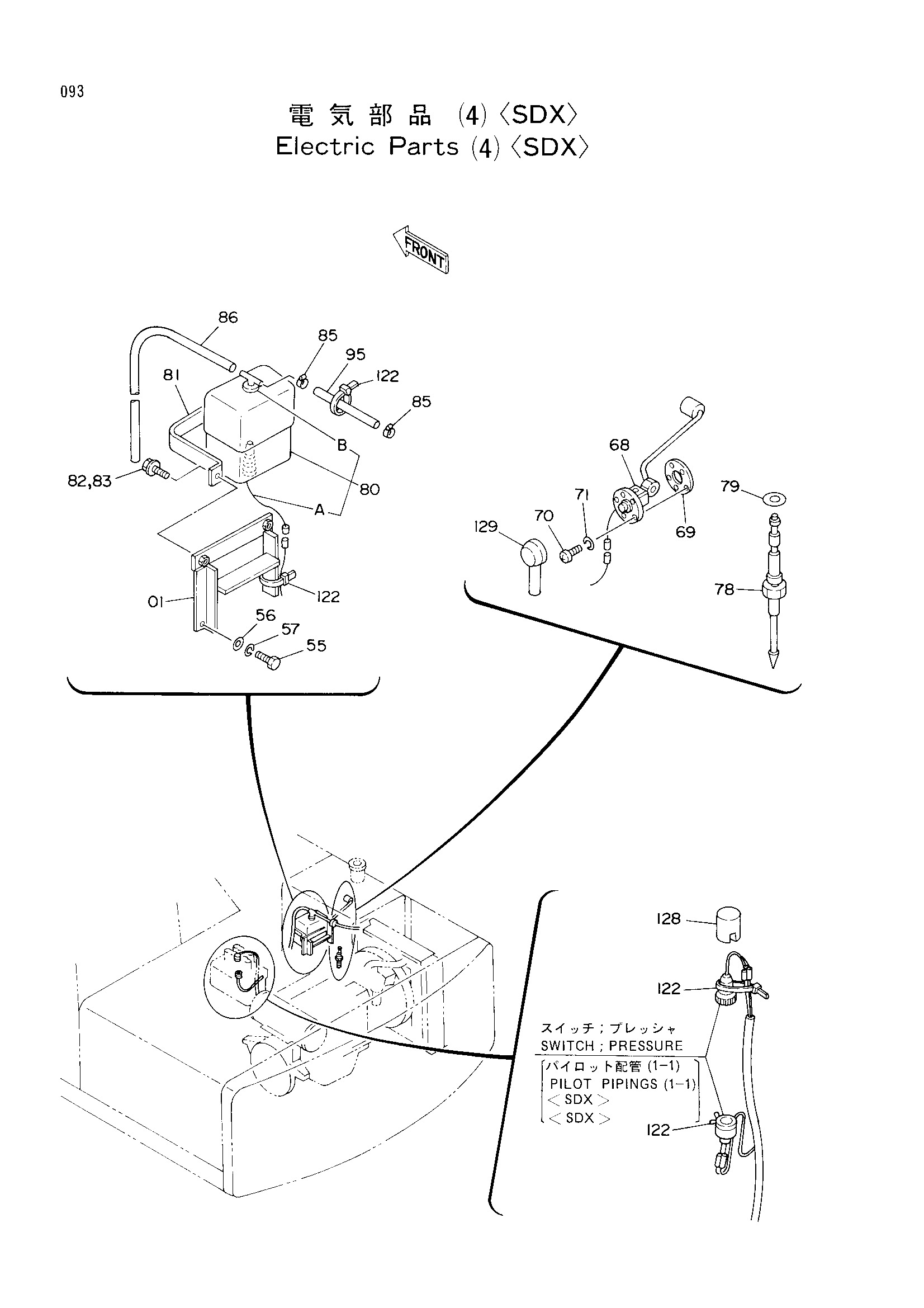

Заводская схема «Электрооборудование (4)<SDX>» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9725423 | Кронштейн | 1 |
| 55 | J901225 | Болт | 2 |
| 56 | A590112 | Плоская шайба | 2 |
| 57 | A590912 | Пружинная шайба | 2 |
| 68 | 4201926 | Поплавок | 1 |
| 69 | 4504289 | Манжета | 1 |
| 70 | M430510 | Винт | 5 |
| 71 | A590905 | Пружинная шайба | 5 |
| 78 | 4131643 замена: 4201927 | Выключатель уровень | 1 |
| 78 | 4201927 | Выключатель уровень | 1 |
| 79 | 4157648 | Уплотнительная шайба | 1 |
| 80 | 4130139 | Бак воды | 1 |
| 80A | 4153251 | Выключатель уровень | 1 |
| 80B | 4153250 | Колпачок | 1 |
| 81 | 4180555 | Хомут | 1 |
| 82 | J011018 | Болт с шайбой | 2 |
| 82 | J901018 замена: J011018 | Болт | 2 |
| 83 | A590910 | Пружинная шайба | 2 |
| 85 | 4508575 | Хомут шланга | 2 |
| 86 | 4142844 | Виниловый шланг | 1 |
| 95 | 4206454 | Водяной шланг | 1 |
| 122 | 4055312 | Ленточный зажим | 4 |
| 122 | 4055312 | Ленточный зажим | 4 |
| 128 | 4207239 | Колпачок | 1 |
| 129 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
