Пилотный трубопроводы (1-2) — HITACHI EX270

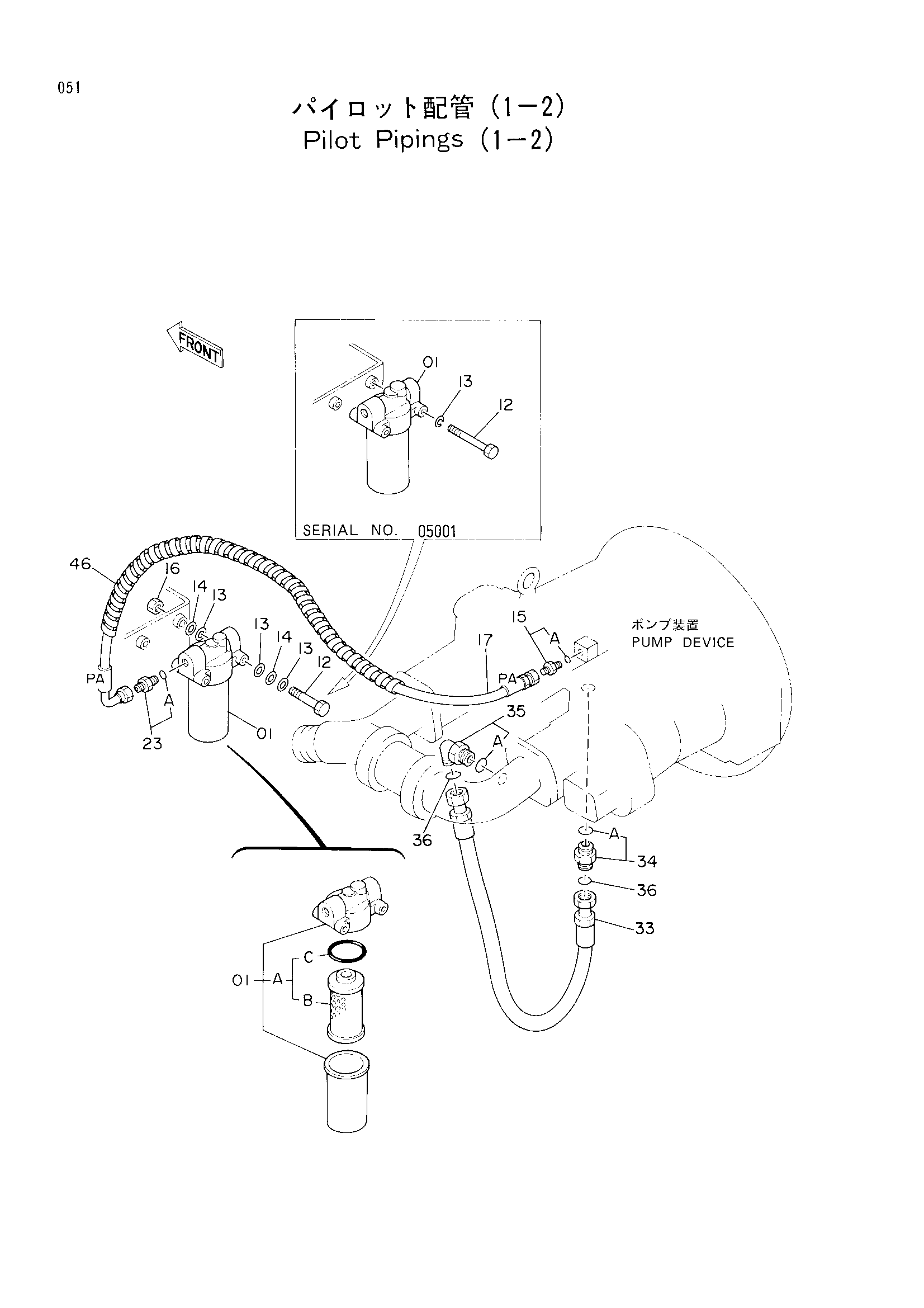

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4191300 | Масляный фильтр | 1 |
| 01A | 4207841 | Элемент масляный | 1 |
| 01B | 4191301 | Элемент масляный | 1 |
| 01C | A811065 | Уплотнительное кольцо | 1 |
| 12 | J901000 замена: 4218231 | Болт | 2 |
| 12 | J901000 замена: J217083 | Болт | 2 |
| 12 | J901000 замена: J901005 | Болт | 2 |
| 12 | J901000 замена: J950010 | Болт | 2 |
| 12 | J901005 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 13 | J217083 | Плоская шайба | 6 |
| 14 | 4218231 | Шайба | 4 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | J950010 | Гайка | 2 |
| 17 | 4205303 | Шланг (PA) | 1 |
| 23 | 4200469 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4197724 | Шланг | 1 |
| 34 | 4189619 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4157562 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 46 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
