Рама — HITACHI EX270

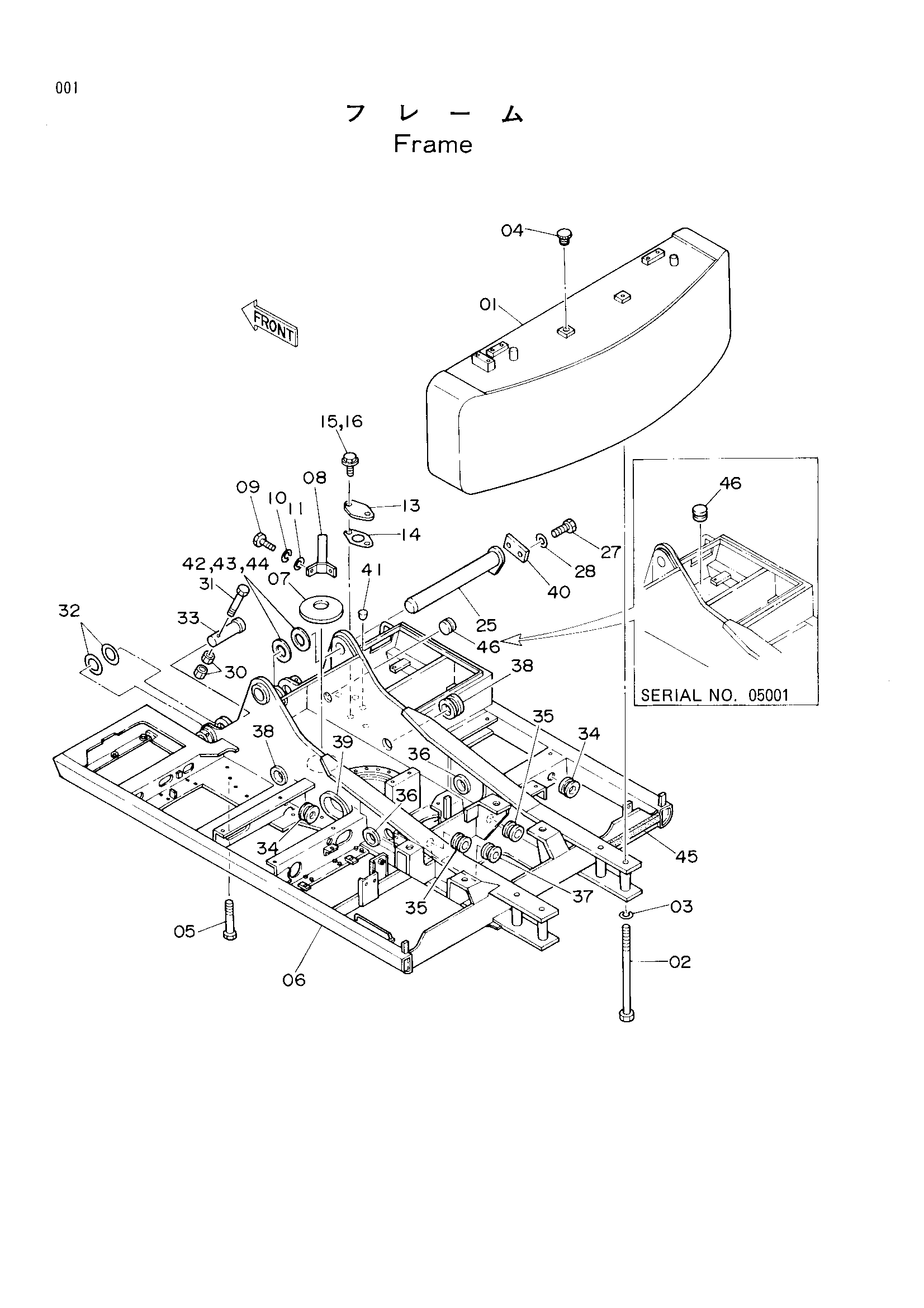

Заводская схема «Рама» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6008076 | Противовес | 1 |
| 02 | J833030 | Болт | 4 |
| 03 | 4174859 | Шайба | 4 |
| 04 | 4168132 | Колпачок | 2 |
| 05 | J932203 | Болт | 34 |
| 06 | 5001871 | Рама основной | 1 |
| 07 | 4176863 | Крышка задний | 1 |
| 08 | 8033211 | Ограничитель | 1 |
| 09 | J901435 | Болт | 2 |
| 10 | A590914 | Пружинная шайба | 2 |
| 11 | 4114404 | Шайба | 2 |
| 13 | 4013896 | Крышка | 1 |
| 14 | 4157713 | Манжета | 1 |
| 15 | A590110 | Плоская шайба | 2 |
| 16 | J021025 | Болт с шайбой | 2 |
| 16 | J901020 замена: J021025 | Болт | 2 |
| 25 | 8036295 | Палец | 1 |
| 27 | J932045 | Болт | 2 |
| 28 | A590920 | Пружинная шайба | 2 |
| 30 | J951020 | Гайка | 4 |
| 31 | M222004 | Болт | 2 |
| 32 | 4217999 | Регулировочная шайба 1.2 | 4 |
| 33 | 3038442 | Палец | 2 |
| 34 | 4201995 | Резиновая втулка | 2 |
| 35 | 4200176 | Резиновая втулка | 2 |
| 36 | 4201749 | Резиновая втулка | 2 |
| 37 | 4201986 | Резиновая втулка | 1 |
| 38 | 4191977 | Резиновая втулка | 2 |
| 39 | 4191978 | Резиновая втулка | 1 |
| 40 | 4199833 | Пластина | 1 |
| 41 | 431578 | Пробка | 1 |
| 42 | 4144511 | Регулировочная шайба 3.2 | 1 |
| 43 | 4144512 | Регулировочная шайба 2.3 | 1 |
| 44 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 45 | 4210660 | Резиновая прокладка | 1 |
| 46 | 4207423 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
