Радиатор — HITACHI EX270

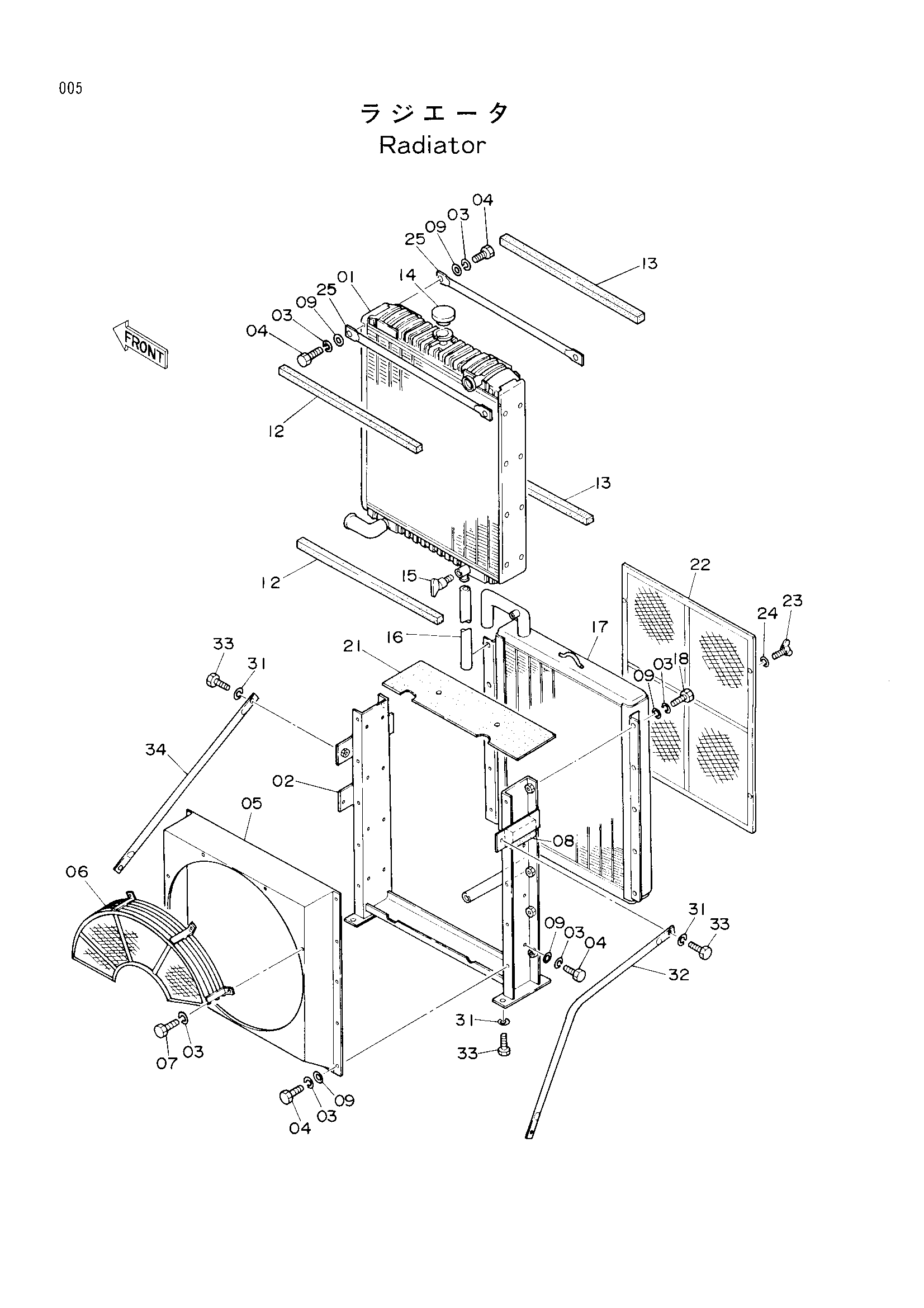

Заводская схема «Радиатор» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4215094 | Коре радиатор | 1 |
| 01-25 | 4193375 | Радиатор в сборе | 1 |
| 01-25 | 4223125 замена: 4193375 | Радиатор в сборе | 1 |
| 01-25 | 4223125 замена: 8036805 | Радиатор в сборе | 1 |
| 01-25 | 4223125 замена: 8036806 | Радиатор в сборе | 1 |
| 02 | 4215149 | Рама | 1 |
| 02 | 4223123 | Рама | 1 |
| 03 | A590908 | Пружинная шайба | 44 |
| 04 | J900818 | Болт | 30 |
| 05 | 4215148 | Кожух | 1 |
| 06 | 4206922 | Защита вентилятор | 1 |
| 07 | J900816 | Болт | 4 |
| 08 | 4206926 | Манжета | 2 |
| 09 | A590108 | Шайба | 40 |
| 12 | 4206925 | Манжета | 2 |
| 13 | 4206924 | Манжета | 2 |
| 14 | 4206093 замена: 4228160 | Колпачок | 1 |
| 14 | 4228160 | Колпачок | 1 |
| 15 | 4206928 | Пробка дренажный | 1 |
| 16 | 4206927 | Шланг | 1 |
| 17 | 4215095 | Масляный радиатор | 1 |
| 17 | 4223124 | Масляный радиатор | 1 |
| 18 | J900820 | Болт | 10 |
| 21 | 4206923 | Манжета | 1 |
| 22 | 4206929 | Сетка | 1 |
| 23 | 4206930 | Болт винг | 4 |
| 24 | 4206931 | Шайба | 4 |
| 25 | 4216269 | Стойка | 2 |
| 31 | A590916 | Пружинная шайба | 8 |
| 32 | 3034529 | Стойка | 1 |
| 33 | J901635 | Болт | 8 |
| 34 | 3037239 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
