Пилотный трубопроводы (5)(4-рычаг тип) — HITACHI EX270

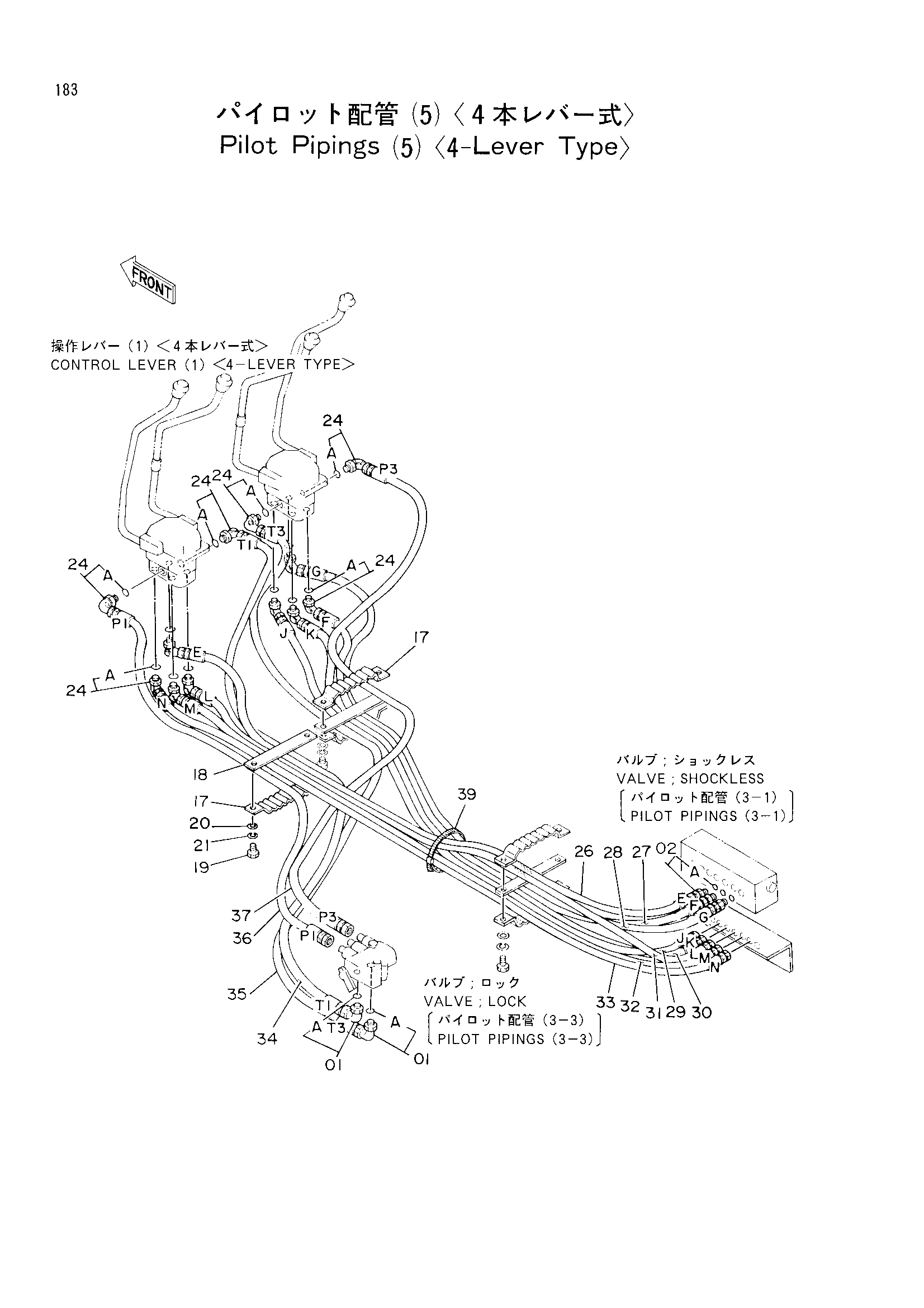

Заводская схема «Пилотный трубопроводы (5)(4-рычаг тип)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4200466 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 9727639 | Хомут шланга | 2 |
| 18 | 9727637 | Пластина | 1 |
| 19 | J901035 | Болт | 2 |
| 20 | A590110 | Шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 24 | 4156434 | Угловой штуцер | 12 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4208487 | Нейлоновый шланг (E) | 1 |
| 27 | 4208480 | Нейлоновый шланг (F) | 1 |
| 28 | 4208490 | Нейлоновый шланг (G) | 1 |
| 29 | 4208491 | Нейлоновый шланг (J) | 1 |
| 30 | 4208492 | Нейлоновый шланг (K) | 1 |
| 31 | 4208493 | Нейлоновый шланг (левый) | 1 |
| 32 | 4208494 | Нейлоновый шланг (M) | 1 |
| 33 | 4208495 | Нейлоновый шланг (N) | 1 |
| 34 | 4208496 | Нейлоновый шланг (T1) | 1 |
| 35 | 4208497 | Нейлоновый шланг (T3) | 1 |
| 36 | 4208489 | Нейлоновый шланг (P1) | 1 |
| 37 | 4208488 | Нейлоновый шланг (P3) | 1 |
| 39 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
