Топливный бак — HITACHI EX270

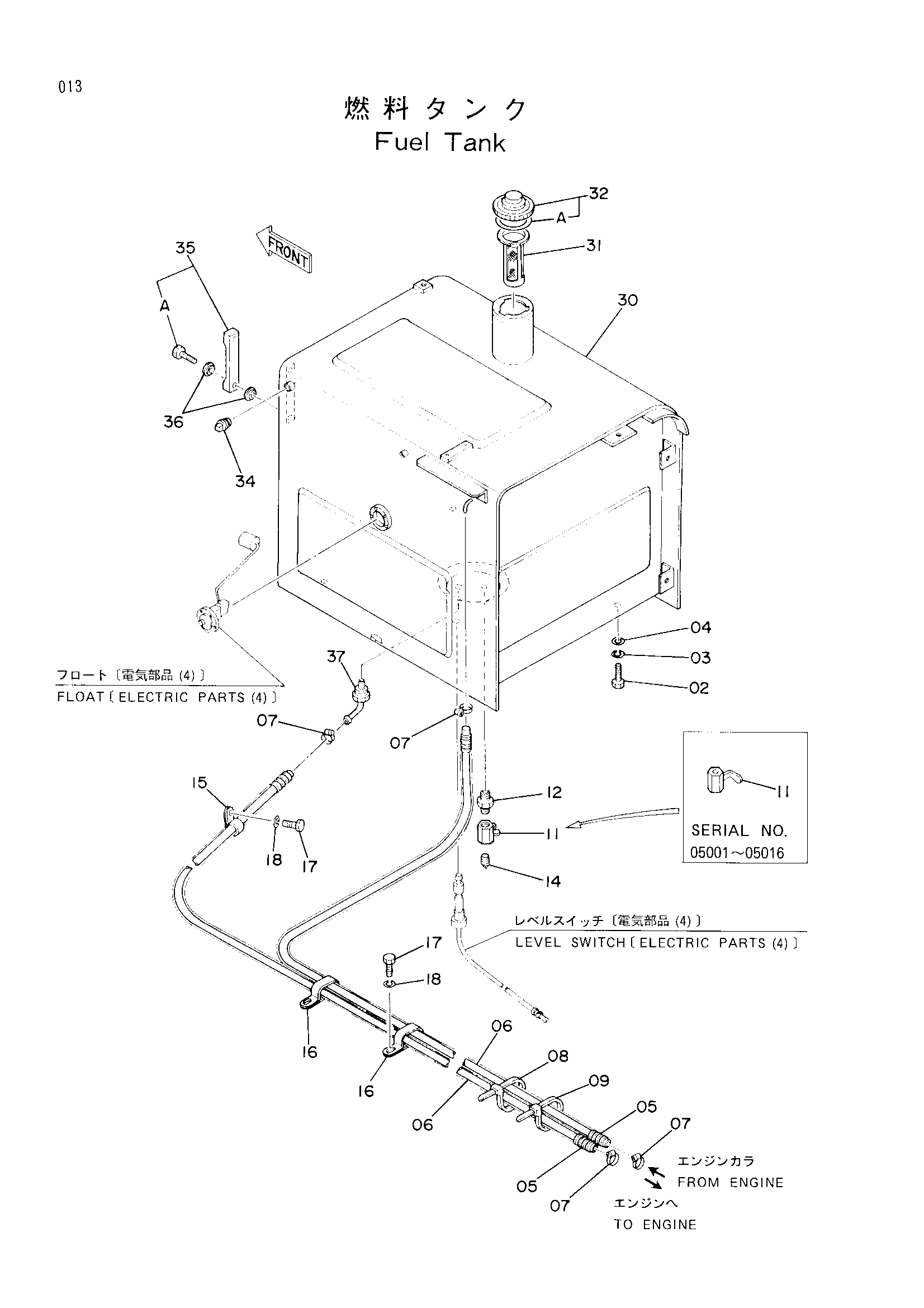

Заводская схема «Топливный бак» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 4114405 | Шайба | 4 |
| 05 | 4188525 | Трубка | 2 |
| 06 | 4208071 | Топливный шланг | 2 |
| 07 | 4514700 | Зажим шланг | 4 |
| 08 | 4055311 | Ленточный зажим | 1 |
| 09 | 4055312 | Ленточный зажим | 1 |
| 11 | 4216448 | Шаровой клапан | 1 |
| 11 | 94-4026 замена: 4216448 | Кран | 1 |
| 12 | J70782 | Адаптер | 1 |
| 14 | 94-2022 | Пробка | 1 |
| 15 | 4190263 | Зажим | 2 |
| 16 | 4190266 | Зажим | 2 |
| 16 | 4192034 замена: 4190266 | Зажим | 2 |
| 17 | J901018 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 30 | 5001889 замена: 5002144 | Топливный бак | 1 |
| 30 | 5001889 замена: 8040164 | Топливный бак | 1 |
| 30 | 5002144 | Топливный бак | 1 |
| 31 | 4121496 | Фильтр | 1 |
| 32 | 4188409 | Колпачок | 1 |
| 32A | 4168820 | Манжета резиновый | 1 |
| 34 | 94-2024 | Пробка | 1 |
| 35 | 8033923 | Указатель уровня | 1 |
| 35A | 4100967 | Болт | 2 |
| 36 | 449558 | Уплотнительная шайба | 4 |
| 37 | 9726772 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
