Каталог запчастей HITACHI
Одинарный насос — HITACHI EX270

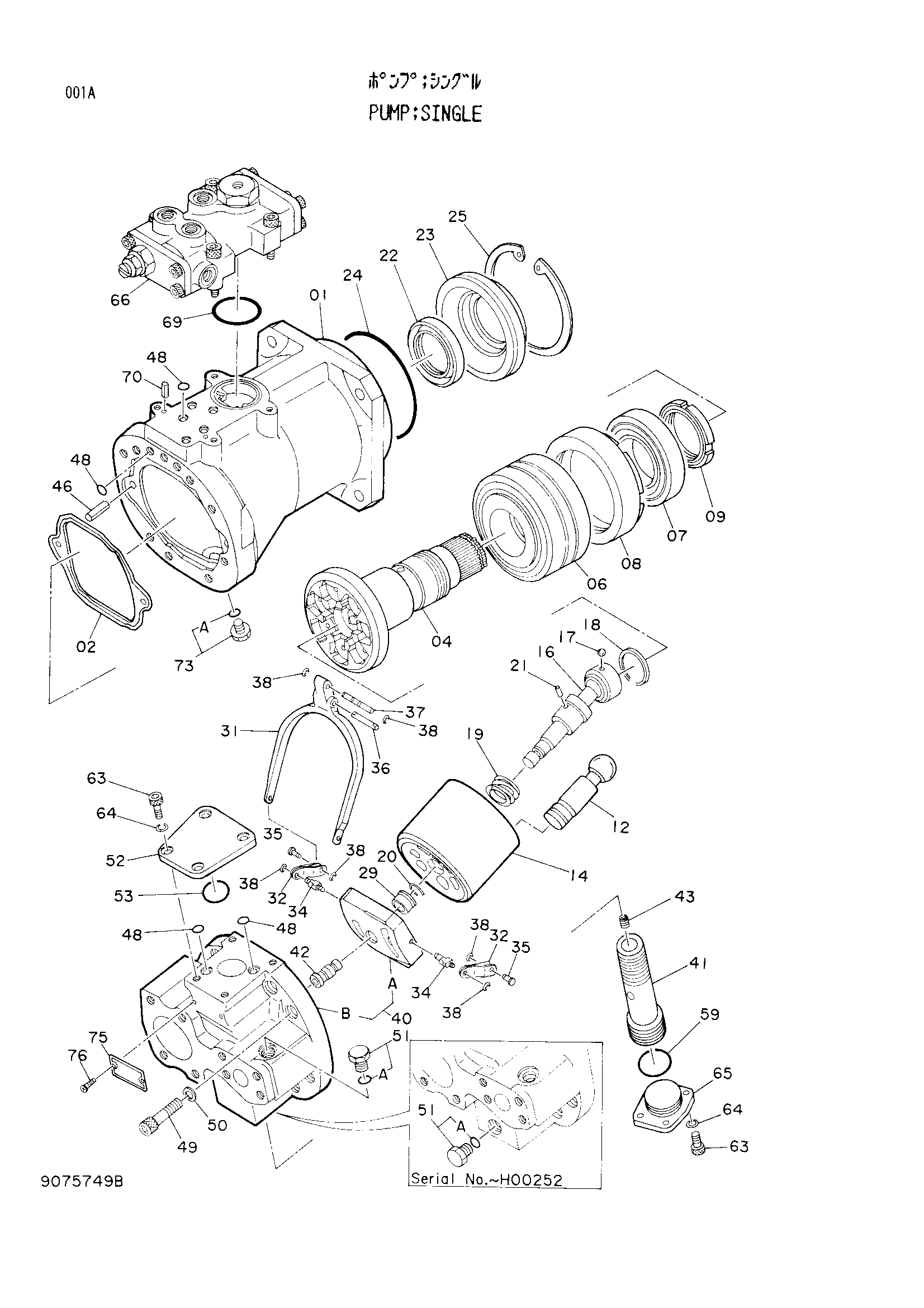

Заводская схема «Одинарный насос» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9075749 | Насос одинарный | 1 | |
| 01 | 1010399 замена: 1014184 | Корпус насос | 1 |
| 01 | 1010399 замена: 8046112 | Корпус насос | 1 |
| 01 | 1014184 | Корпус насос | 1 |
| 02 | 8046112 | Манжета | 1 |
| 04 | 2023051 | Дисковый дривинг | 1 |
| 06 | 4190694 | Роликовый подшипник | 1 |
| 07 | 4209323 | Роликовый подшипник | 1 |
| 08 | 3035965 | Проставка | 1 |
| 09 | 4191665 | Гайка подшипник. | 1 |
| 12 | 8033955 замена: 8049118 | Поршень | 7 |
| 12 | 8049118 | Поршень | 7 |
| 14 | 2022744 | Ротор | 1 |
| 16 | 8035539 | Вал центральный | 1 |
| 17 | 4184779 | Шарик | 1 |
| 18 | 4191667 | Стопорное кольцо | 1 |
| 19 | 4194362 | Пружина сжатия | 1 |
| 20 | 4193062 | Стопорное кольцо | 1 |
| 21 | 4198956 | Палец | 1 |
| 22 | 4191666 замена: 4232070 | Масляное уплотнение | 1 |
| 22 | 4232070 | Масляное уплотнение | 1 |
| 23 | 3035966 | Крышка уплотнение | 1 |
| 24 | 4191664 | Уплотнительное кольцо | 1 |
| 25 | 4094325 | Стопорное кольцо | 1 |
| 29 | 4193132 | Втулка | 1 |
| 31 | 3039569 | Тяга | 1 |
| 32 | 9724756 | Рычаг | 2 |
| 34 | 4179179 | Палец | 2 |
| 35 | 4179177 | Палец | 2 |
| 36 | 4200227 | Палец | 1 |
| 37 | 4179176 | Палец | 1 |
| 38 | 4146370 | Стопорное кольцо | 6 |
| 40 | 8041179 замена: 8041517 | Головка в сборе | 1 |
| 40 | 8041179 замена: 8046112 | Головка в сборе | 1 |
| 40 | 8041517 замена: 1011957 | Головка в сборе | 1 |
| 40 | 8041517 замена: 2035307 | Головка в сборе | 1 |
| 40A | 2035307 | Клапан | 1 |
| 40B | 1011957 | Головка | 1 |
| 41 | 3036326 | Поршень серво | 1 |
| 42 | 4193245 | Палец | 1 |
| 43 | 4179838 | Установочный винт | 1 |
| 46 | 4099290 | Пружинный штифт | 2 |
| 48 | 4180349 | Уплотнительное кольцо | 10 |
| 49 | M341245 | Болт с внутренним шестигранником | 8 |
| 50 | 495841 | Пружинная шайба | 8 |
| 51 | 4108720 | Пробка | 1 |
| 51 | 4108720 | Пробка | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4204862 | Ограничитель | 1 |
| 53 | 955020 | Уплотнительное кольцо | 1 |
| 59 | 984623 | Уплотнительное кольцо | 1 |
| 63 | M340820 | Болт с внутренним шестигранником | 8 |
| 64 | 4514388 | Пружинная шайба | 8 |
| 65 | 4216295 | Ограничитель | 1 |
| 66 | 9075750 | Регулятор | 1 |
| 69 | A810055 | Уплотнительное кольцо | 1 |
| 70 | 4515041 | Пружинный штифт | 2 |
| 73 | 4092534 замена: 9089486 | Пробка | 1 |
| 73 | 9089486 | Пробка | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 3039520 | Информационная табличка | 1 |
| 76 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
