Гидромотор (ход) — HITACHI EX270

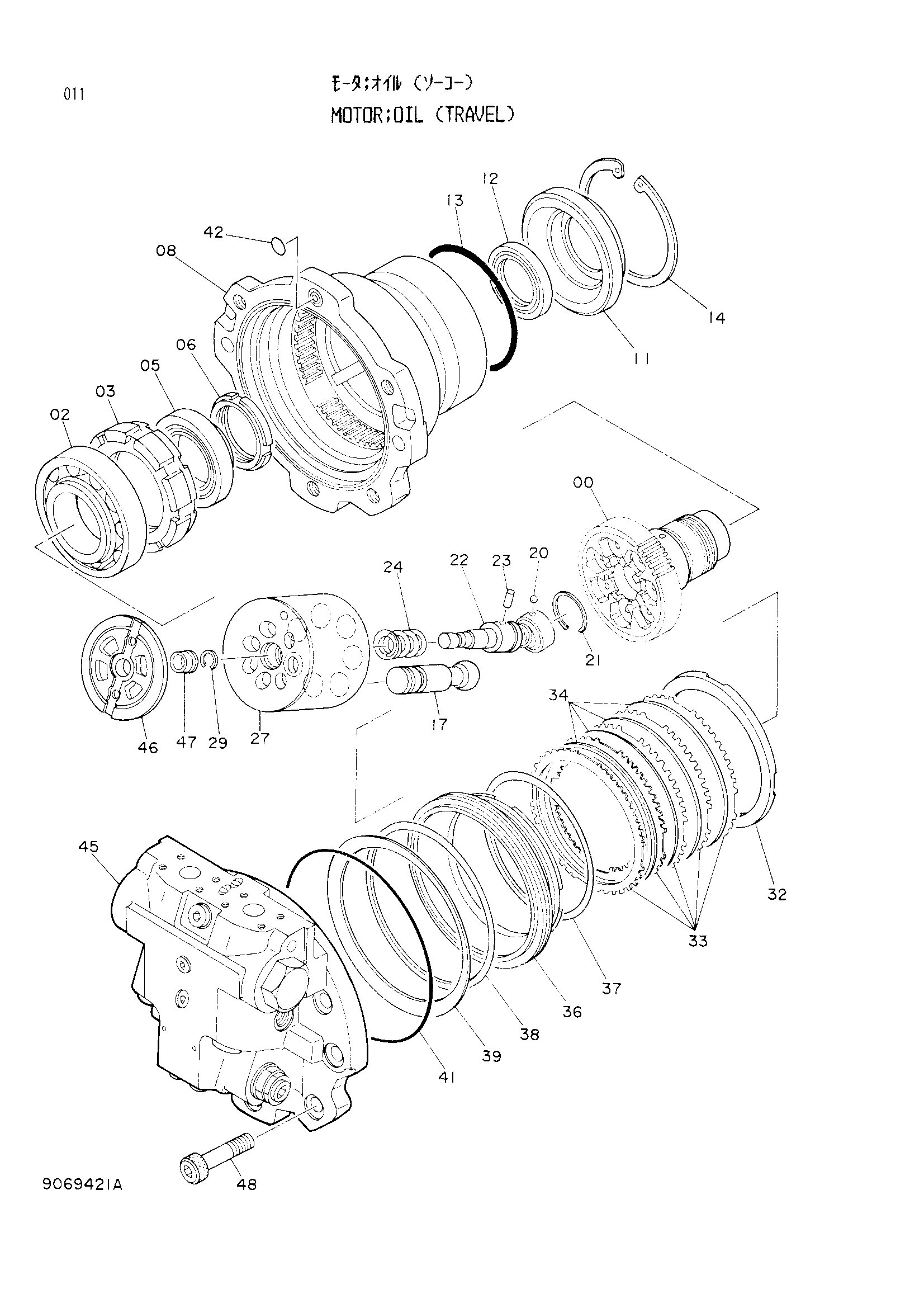

Заводская схема «Гидромотор (ход)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069421 | Гидромотор | 1 | |
| 00 | 2023203 | Дисковый дривинг | 1 |
| 02 | 4199108 | Роликовый подшипник | 1 |
| 03 | 3036277 | Проставка | 1 |
| 05 | 4199072 | Роликовый подшипник | 1 |
| 06 | 4191665 | Гайка подшипник. | 1 |
| 08 | 1010480 | Корпус гидромотор | 1 |
| 11 | 3035966 | Крышка уплотнение | 1 |
| 12 | 4191666 | Масляное уплотнение | 1 |
| 13 | 4191664 | Уплотнительное кольцо | 1 |
| 14 | 4094325 | Стопорное кольцо | 1 |
| 17 | 8033955 замена: 8049118 | Поршень | 7 |
| 17 | 8049118 | Поршень | 7 |
| 20 | 4184779 | Шарик | 1 |
| 21 | 4191667 | Стопорное кольцо | 1 |
| 22 | 8035539 | Вал центральный | 1 |
| 23 | 4198956 | Палец | 1 |
| 24 | 4194362 | Пружина сжатия | 1 |
| 27 | 2022744 | Ротор | 1 |
| 29 | 4193062 | Стопорное кольцо | 1 |
| 32 | 4193996 | Проставка | 1 |
| 33 | 3036456 | Пластина | 5 |
| 34 | 3036457 | Пластина фрикционный | 4 |
| 36 | 3036455 | Поршень | 1 |
| 37 | 4193997 замена: 4252401 | Д-ринг | 1 |
| 37 | 4252401 | Д-ринг | 1 |
| 38 | 4193998 замена: 4252400 | Д-ринг | 1 |
| 38 | 4252400 | Д-ринг | 1 |
| 39 | 3036495 | Тарельчатая пружина | 1 |
| 41 | 4193063 | Уплотнительное кольцо | 1 |
| 42 | 4506415 | Уплотнительное кольцо | 1 |
| 45 | 9071904 | Тормозной клапан | 1 |
| 46 | 3036278 | Пластина клапан | 1 |
| 47 | 4193132 | Втулка | 1 |
| 48 | M341645 | Болт с внутренним шестигранником | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
