Основной трубопроводы (1) — HITACHI EX270

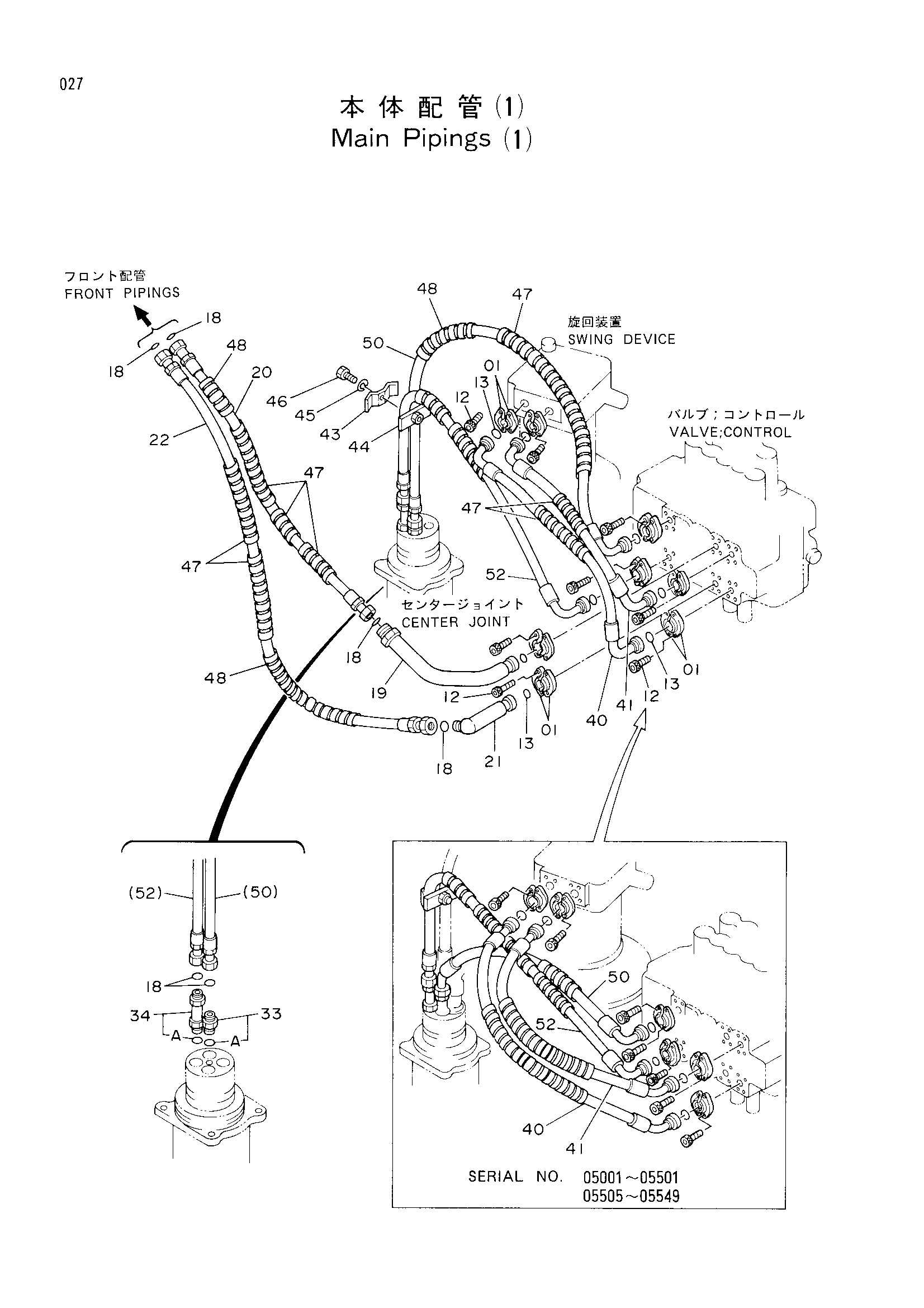

Заводская схема «Основной трубопроводы (1)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 16 |
| 12 | M341030 | Болт с внутренним шестигранником | 32 |
| 13 | 971489 | Уплотнительное кольцо | 8 |
| 18 | 4187328 | Уплотнительное кольцо | 6 |
| 19 | 8041062 | Трубка | 1 |
| 20 | 4208456 | Шланг | 1 |
| 21 | 9729592 | Трубка | 1 |
| 22 | 4217307 | Шланг | 1 |
| 33 | 4189601 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4198411 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4188935 | Шланг | 1 |
| 40 | 4188935 | Шланг | 1 |
| 40 | 4239773 | Шланг | 1 |
| 40 | 4239773 | Шланг | 1 |
| 41 | 4196243 | Шланг | 1 |
| 41 | 4196243 | Шланг | 1 |
| 41 | 4239772 | Шланг | 1 |
| 41 | 4239772 | Шланг | 1 |
| 43 | 4202103 | Хомут | 1 |
| 44 | 9727822 | Хомут | 1 |
| 45 | A590912 | Пружинная шайба | 1 |
| 46 | J901255 | Болт | 1 |
| 47 | 4044420 | Защитный кожух | 9 |
| 48 | 4044420 | Защитный кожух | 3 |
| 50 | 4204185 | Шланг | 1 |
| 50 | 4204185 | Шланг | 1 |
| 50 | 4204187 | Шланг | 1 |
| 50 | 4204187 | Шланг | 1 |
| 52 | 4204185 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
