Электрооборудование (5)<DX> — HITACHI EX270

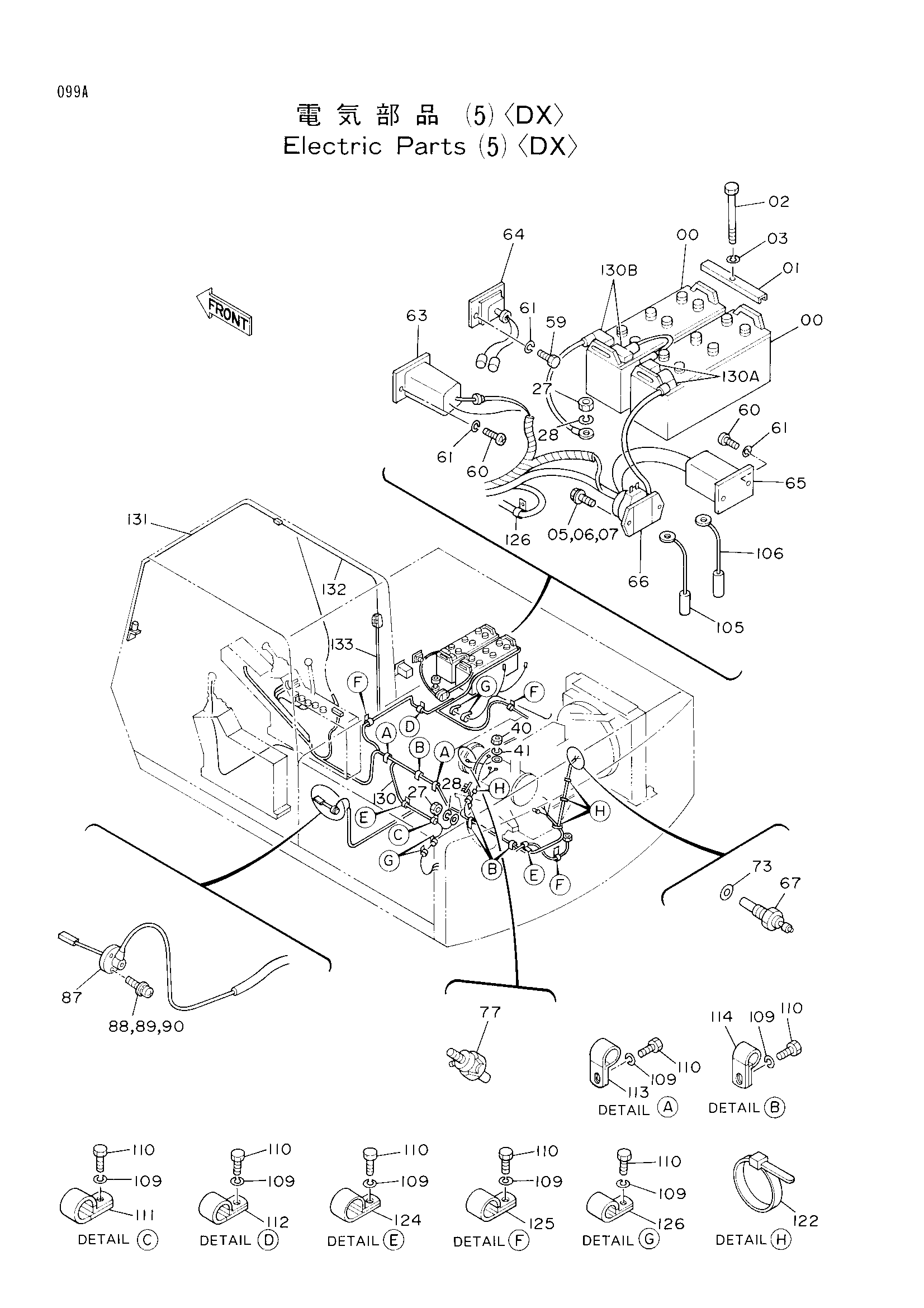

Заводская схема «Электрооборудование (5)<DX>» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190698 замена: 4237921 | Аккумулятор | 2 |
| 00 | 4237921 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4140208 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 05 | J020828 | Болт с шайбой | 2 |
| 05 | J900828 замена: J020828 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 27 | J950010 | Гайка | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 40 | M500807 | Гайка | 1 |
| 41 | A590908 | Пружинная шайба | 1 |
| 59 | M430613 | Винт | 2 |
| 60 | M430620 | Винт | 4 |
| 61 | A590906 | Пружинная шайба | 6 |
| 63 | 4205749 | Реле защитный | 1 |
| 64 | 4172004 | Регулятор | 1 |
| 65 | 4167794 | Реле аварийный | 1 |
| 66 | 4168218 | Реле аккумулятор | 1 |
| 67 | 4187223 | Блок | 1 |
| 73 | 4164304 | Манжета | 1 |
| 77 | 4148963 | Индикатор | 1 |
| 87 | 4151888 | Выключатель уровень | 1 |
| 88 | J460514 | Винт с шайбой | 3 |
| 88 | M430513 замена: J460514 | Винт | 3 |
| 89 | A590905 | Пружинная шайба | 3 |
| 90 | A590105 | Плоская шайба | 3 |
| 105 | 4191038 | Фусибле-линк | 1 |
| 106 | 4191773 | Фусибле-линк | 1 |
| 109 | A590910 | Пружинная шайба | 26 |
| 110 | J901018 | Болт | 26 |
| 111 | 4190261 | Зажим | 1 |
| 112 | 4190253 | Зажим | 3 |
| 113 | 4190277 | Зажим | 3 |
| 114 | 4192035 | Зажим | 4 |
| 122 | 4055312 | Ленточный зажим | 6 |
| 124 | 4190275 | Зажим | 2 |
| 125 | 4190273 | Зажим | 8 |
| 126 | 4190271 | Зажим | 6 |
| 130 | 4200295 | Жгут проводов | 1 |
| 130A | 4256240 | Колпачок | 2 |
| 130B | 4256241 | Колпачок | 2 |
| 131 | 4229055 | Жгут проводов провод(стеклоочиститель - разъём) | 1 |
| 132 | 4229056 | Жгут проводов провод(стеклоочиститель разъём - SW) | 1 |
| 133 | 4229057 | Жгут проводов провод(кабина фонарь) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
