Поддерживающий каток — HITACHI EX270

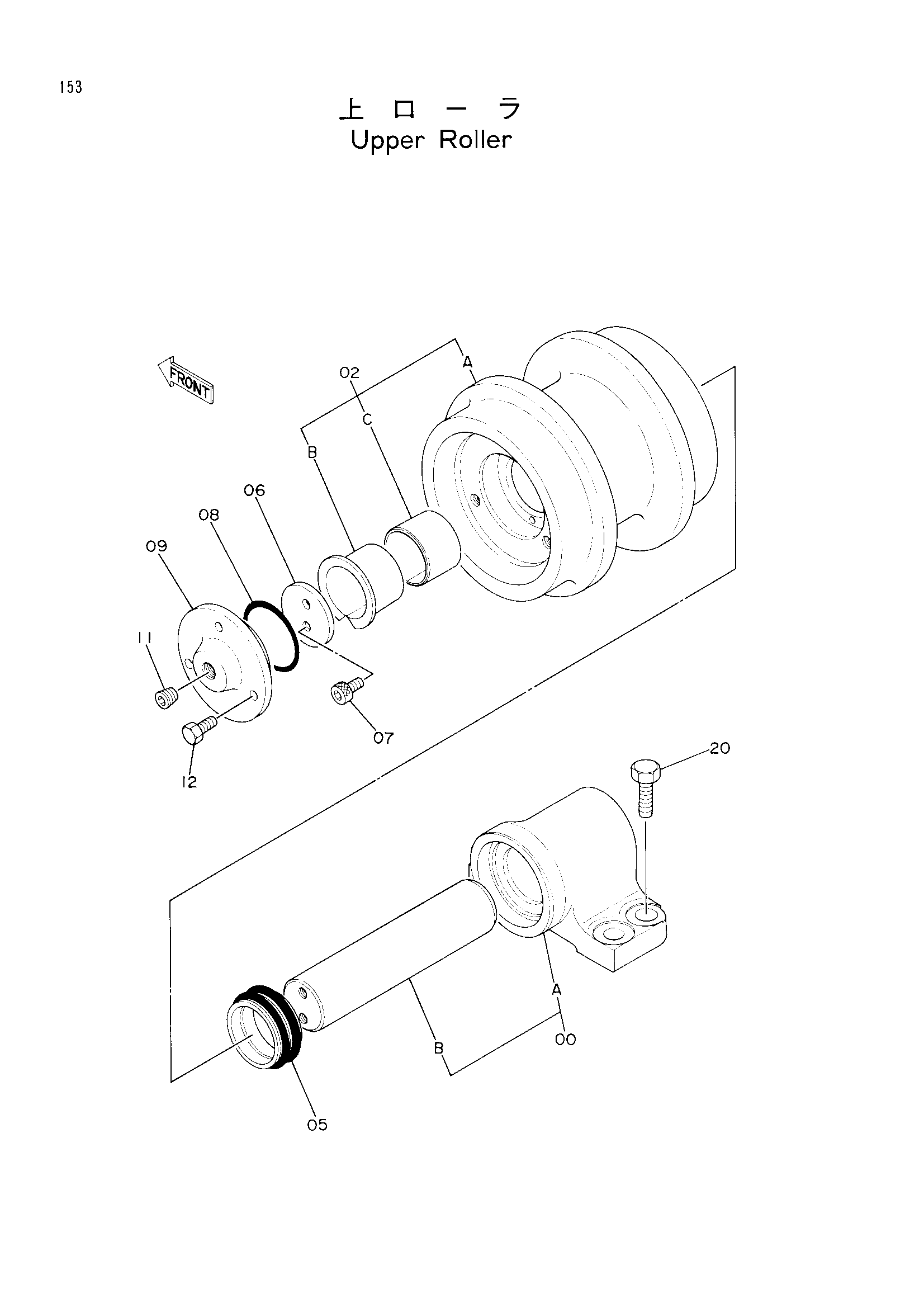

Заводская схема «Поддерживающий каток» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074475 замена: 4282842 | Кронштейн в сборе | 1 |
| 00 | 9074475 замена: 9105755 | Кронштейн в сборе | 1 |
| 00 | 9074475 замена: M351018 | Кронштейн в сборе | 1 |
| 00 | 9105755 | Кронштейн в сборе | 1 |
| 00-12 | 9062405 замена: 9105750 | Каток верхний в сборе | 4 |
| 00-12 | 9105750 | Каток верхний в сборе | 4 |
| 02 | 9074433 | Каток (с втулка) | 1 |
| 02A | 3032806 | Ролик | 1 |
| 02B | 4148155 | Втулка | 1 |
| 02C | 4172349 | Втулка | 1 |
| 05 | 4110358 замена: 4176380 | Комплект уплотнений | 1 |
| 05 | 4176380 замена: 4110358 | Комплект уплотнений | 1 |
| 05 | 4176380 | Комплект уплотнений | 1 |
| 06 | 4175878 | Шайба | 1 |
| 06 | 4282842 | Шайба | 1 |
| 07 | M340814 | Болт с внутренним шестигранником | 2 |
| 07 | M351018 | Болт с внутренним шестигранником | 2 |
| 08 | A810065 | Уплотнительное кольцо | 1 |
| 09 | 4176381 | Крышка | 1 |
| 11 | 94-2011 | Пробка | 1 |
| 12 | J901022 | Болт | 3 |
| 20 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
