Крышка (3) — HITACHI EX270

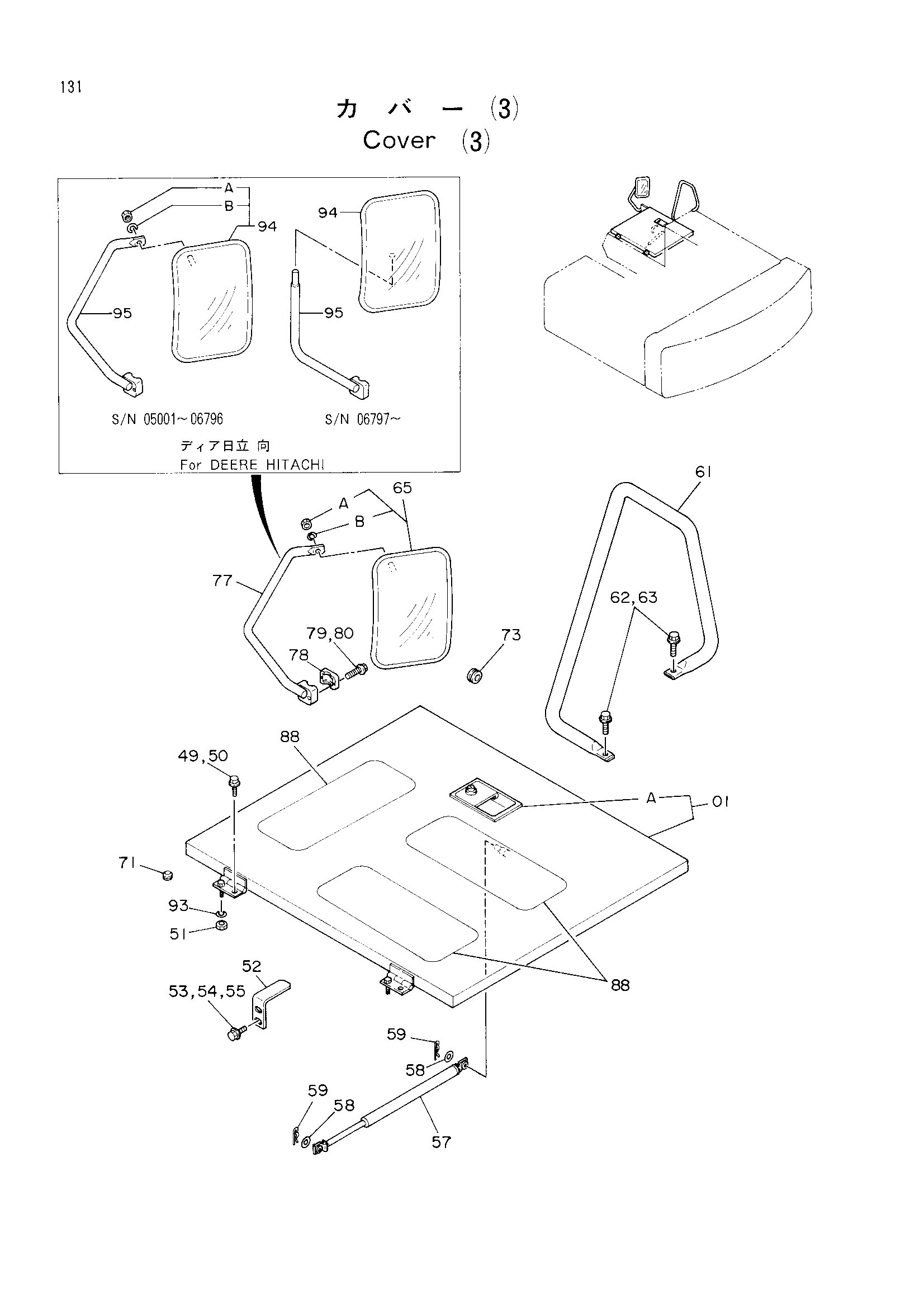

Заводская схема «Крышка (3)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6007785 | Крышка | 1 |
| 01A | 7017862 | Дверь блокировка | 1 |
| 49 | J011022 | Болт с шайбой | 2 |
| 49 | J901022 замена: J011022 | Болт | 2 |
| 50 | A590910 | Пружинная шайба | 2 |
| 51 | J950010 | Гайка | 2 |
| 52 | 4194836 | Ограничитель | 1 |
| 53 | J021225 | Болт с шайбой | 2 |
| 53 | J901225 замена: J021225 | Болт | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 55 | A590112 | Плоская шайба | 2 |
| 57 | 4188366 | Стойка | 1 |
| 58 | A590108 | Плоская шайба | 2 |
| 59 | 4022697 | Стопорный палец | 2 |
| 61 | 8035445 | Стойка | 1 |
| 62 | J011225 | Болт с шайбой | 2 |
| 62 | J901225 замена: J011225 | Болт | 2 |
| 63 | A590912 | Пружинная шайба | 2 |
| 65 | 4093058 | Зеркало | 1 |
| 65A | M500807 | Гайка | 1 |
| 65B | A590908 | Пружинная шайба | 1 |
| 71 | 4198167 | Резиновая втулка | 1 |
| 73 | 94-2816 | Резиновая втулка | 1 |
| 77 | 8019989 | Стойка | 1 |
| 78 | 4113705 | Хомут | 1 |
| 79 | J010840 | Болт с шайбой | 2 |
| 79 | J900840 замена: J010840 | Болт | 2 |
| 80 | A590908 | Пружинная шайба | 2 |
| 88 | 4073519 | Лента | 3 |
| 93 | A590910 | Пружинная шайба | 2 |
| 94 | 4093058 замена: 4165676 | Зеркало | 1 |
| 94 | 4093058 замена: 8055911 | Зеркало | 1 |
| 94 | 4165676 | Зеркало | 1 |
| 94A | M500807 | Гайка | 1 |
| 94B | A590908 | Пружинная шайба | 1 |
| 95 | 8019989 замена: 4165676 | Стойка | 1 |
| 95 | 8019989 замена: 8055911 | Стойка | 1 |
| 95 | 8055911 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
