Гидробак — HITACHI EX270

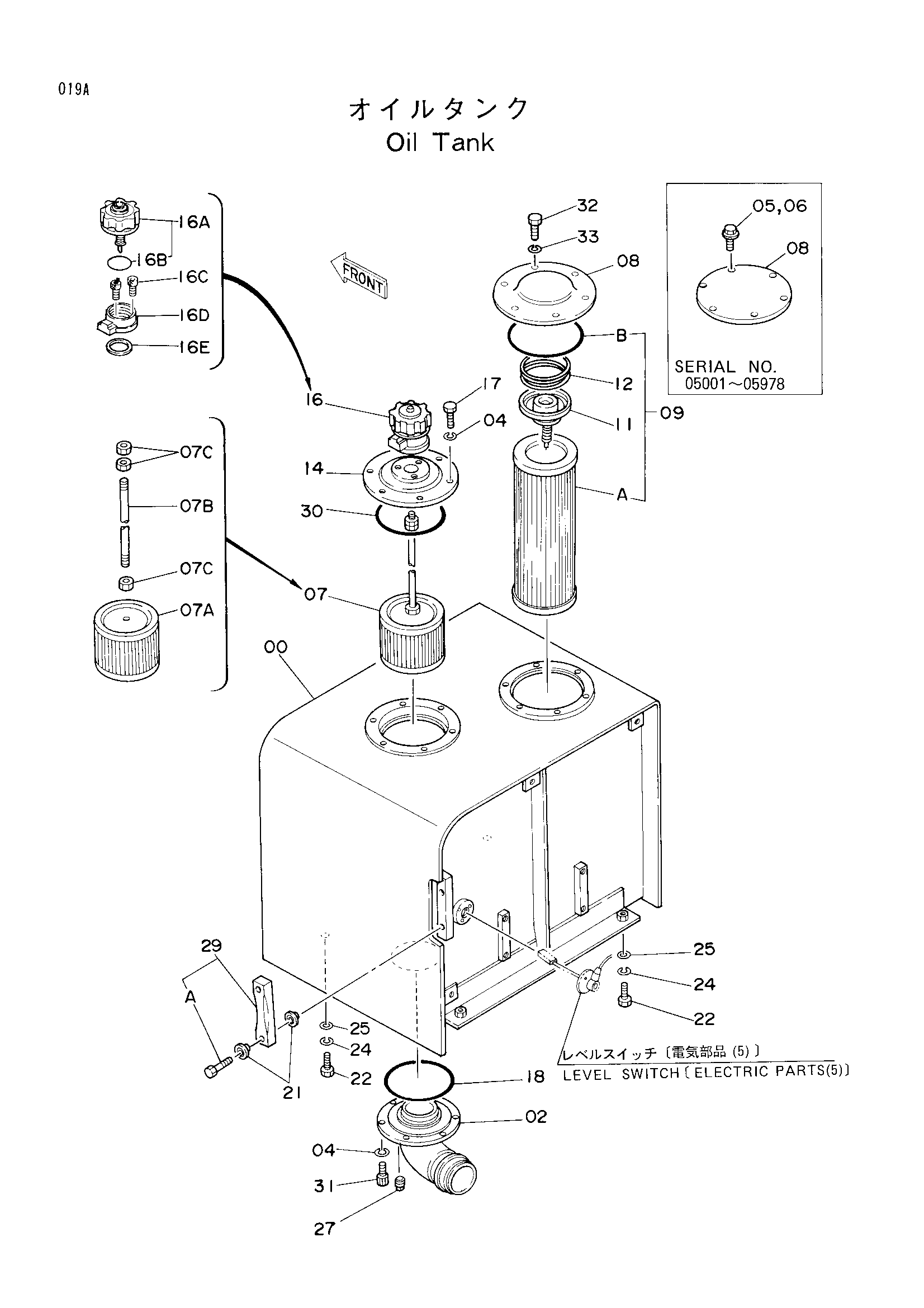

Заводская схема «Гидробак» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001998 | Гидробак | 1 |
| 02 | 2023377 | Всасывающая трубка | 1 |
| 04 | A590910 | Пружинная шайба | 12 |
| 05 | J011022 | Болт с шайбой | 6 |
| 05 | J901022 замена: J011022 | Болт | 6 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | 4210254 | Всасывающий фильтр | 1 |
| 07A | 4210224 | Сетчатый фильтр | 1 |
| 07B | 4211107 | Шток | 1 |
| 07C | J950010 | Гайка | 3 |
| 08 | 4204056 замена: 4204057 | Крышка | 1 |
| 08 | 4204056 замена: A590910 | Крышка | 1 |
| 08 | 4204056 замена: J901016 | Крышка | 1 |
| 08 | 4204057 | Крышка | 1 |
| 09 | 4206705 | Элемент фильтр в сборе | 1 |
| 09A | 4180416 | Фильтрующий элемент | 1 |
| 09B | A810190 | Уплотнительное кольцо | 1 |
| 11 | 4180414 | Клапан | 1 |
| 12 | 4050732 замена: 4226549 | Пружина | 1 |
| 12 | 4226549 | Пружина | 1 |
| 14 | 8037809 | Крышка | 1 |
| 16 | 4178684 | Сапун воздушный в сборе | 1 |
| 16A | 4222874 | Фильтр | 1 |
| 16B | 953612 | Уплотнительное кольцо | 1 |
| 16C | M340516 | Болт с внутренним шестигранником | 3 |
| 16D | 4222875 | Корпус | 1 |
| 16E | 4222876 | Манжета | 1 |
| 17 | M111022 | Болт | 6 |
| 18 | A810160 | Уплотнительное кольцо | 1 |
| 21 | 449558 | Уплотнительная шайба | 4 |
| 22 | J901635 | Болт | 2 |
| 23 | J901645 | Болт | 2 |
| 24 | A590916 | Пружинная шайба | 4 |
| 25 | 4114405 | Шайба | 4 |
| 27 | 94-2011 | Пробка | 1 |
| 29 | 8039909 | Указатель уровня | 1 |
| 29A | 4100967 | Болт | 2 |
| 30 | A810160 | Уплотнительное кольцо | 1 |
| 31 | M351028 | Болт с внутренним шестигранником | 6 |
| 32 | J901016 | Болт | 6 |
| 33 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
