Гидроцилиндр рукояти — HITACHI EX270

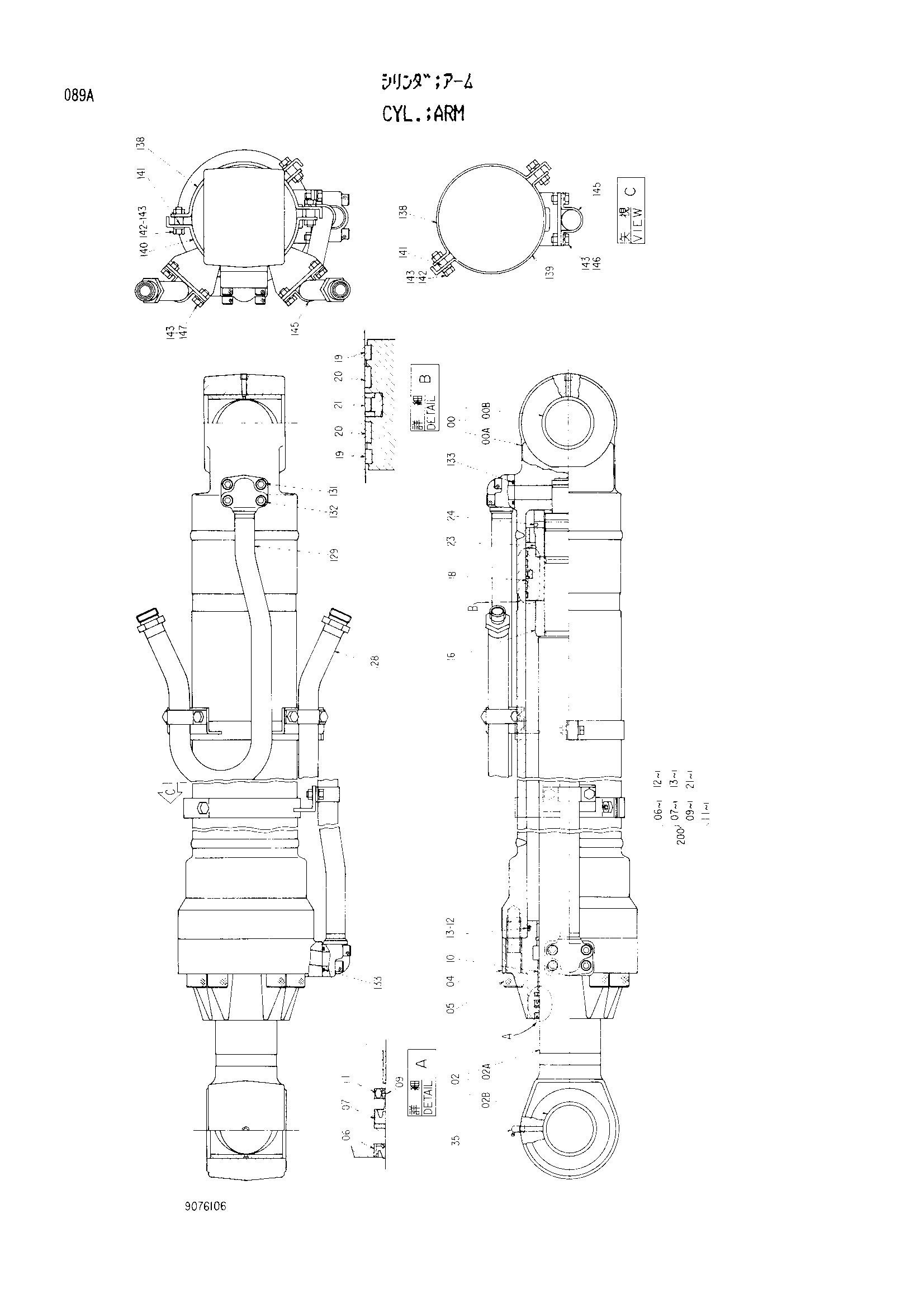

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9076106 | Гидроцилиндр рукояти | 1 | |
| 00-35 | 9076764 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7017423 | Труба гидроцилиндра(с втулка) | 1 |
| 00A | 7018977 | Труба гидроцилиндра | 1 |
| 00B | 3036656 | Втулка | 1 |
| 02 | 7017177 | Шток поршня(с втулка) | 1 |
| 02A | 7018983 | Шток поршня | 1 |
| 02B | 3036656 | Втулка | 1 |
| 04 | 2024939 | Головка гидроцилиндр | 1 |
| 05 | M342490 | Болт с внутренним шестигранником | 8 |
| 06 | 4171483 | Пылезащитное уплотнение | 1 |
| 07 | 4171485 | Уплотнение | 1 |
| 09 | 4171487 | Кольцо | 1 |
| 10 | 4171489 | Втулка | 1 |
| 11 | 4169532 | Уплотнительное кольцо | 1 |
| 12 | 4033451 | Уплотнительное кольцо | 1 |
| 13 | 4113178 | Опорное кольцо | 1 |
| 16 | 4194627 | Кольцо амортизатор | 1 |
| 18 | 3036602 | Поршень | 1 |
| 19 | 4171490 | Кольцо тефлон | 2 |
| 20 | 4194622 | Износостойкое кольцо | 2 |
| 21 | 4171492 | Уплотнительное кольцо | 1 |
| 23 | 3039349 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 35 | J75581 | Штуцер | 1 |
| 128 | 8036931 | Трубка | 1 |
| 129 | 8036930 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 138 | 8036972 | Хомут | 2 |
| 139 | 8039636 | Хомут | 1 |
| 140 | 8036974 | Хомут | 1 |
| 141 | 4194153 | Втулка | 4 |
| 142 | J901035 | Болт | 4 |
| 143 | A590910 | Пружинная шайба | 10 |
| 145 | 4174241 | Хомут трубки | 3 |
| 146 | J901020 | Болт | 2 |
| 147 | J901025 | Болт | 4 |
| 200 | 9078844 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
