Основной трубопроводы (3) — HITACHI EX270

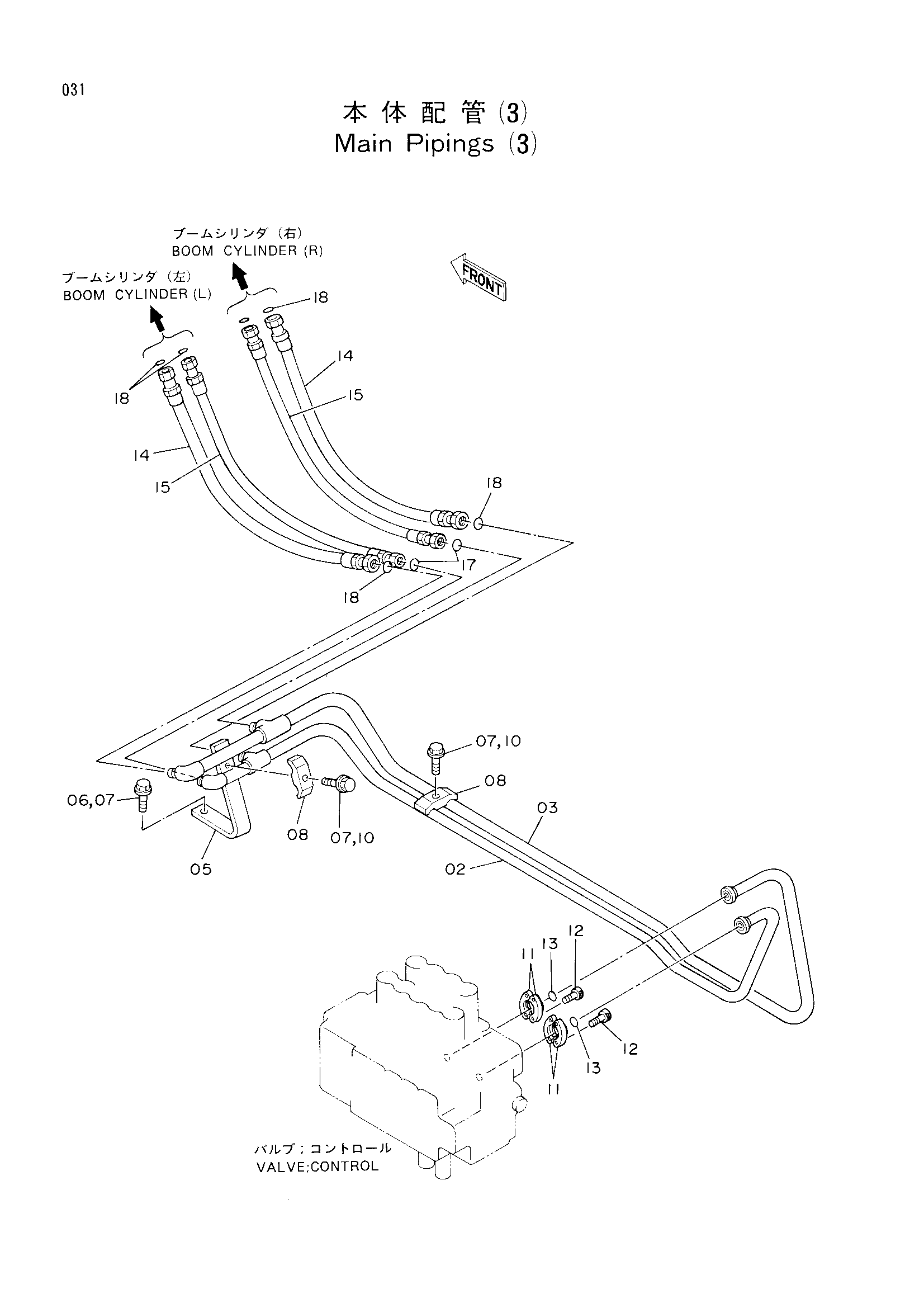

Заводская схема «Основной трубопроводы (3)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8036804 | Трубка | 1 |
| 03 | 8036820 | Трубка | 1 |
| 05 | 9725460 | Опора | 1 |
| 06 | J011225 | Болт с шайбой | 2 |
| 06 | J011228 замена: J011225 | Болт с шайбой | 2 |
| 06 | J901228 замена: J011228 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4153488 | Хомут трубки | 2 |
| 10 | J011270 | Болт с шайбой | 2 |
| 10 | J901270 замена: J011270 | Болт | 2 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 14 | 4193888 | Шланг | 2 |
| 15 | 4193887 | Шланг | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 4187328 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
