Каталог запчастей HITACHI
Пилотный трубопроводы (6) — HITACHI EX270

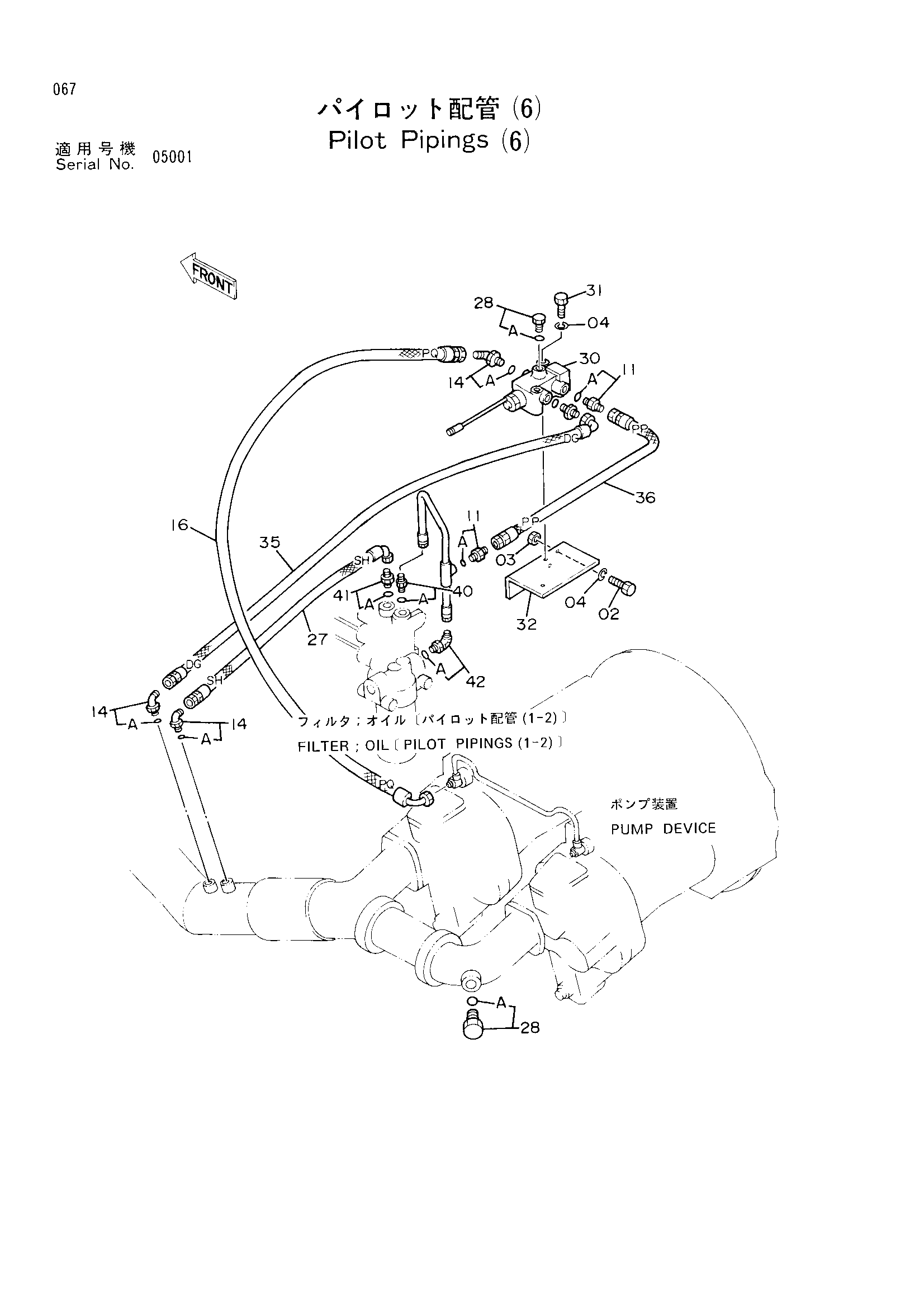

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J900820 | Болт | 2 |
| 03 | M500807 | Гайка | 2 |
| 04 | A590908 | Пружинная шайба | 4 |
| 10 | 9727870 | Трубка | 1 |
| 11 | 4200465 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4203166 | Нейлоновый шланг (PQ) | 1 |
| 27 | 4203085 | Нейлоновый шланг (SH) | 1 |
| 28 | 4093624 | Пробка | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4210647 | Электромагнитный клапан | 1 |
| 31 | J900860 | Болт | 2 |
| 32 | 4211399 | Кронштейн | 1 |
| 35 | 4214452 | Нейлоновый шланг (DG) | 1 |
| 36 | 4214492 | Нейлоновый шланг (PP) | 1 |
| 40 | 4200469 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4200465 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4200471 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
