Шланг защита от разрыва клапан — HITACHI EX270

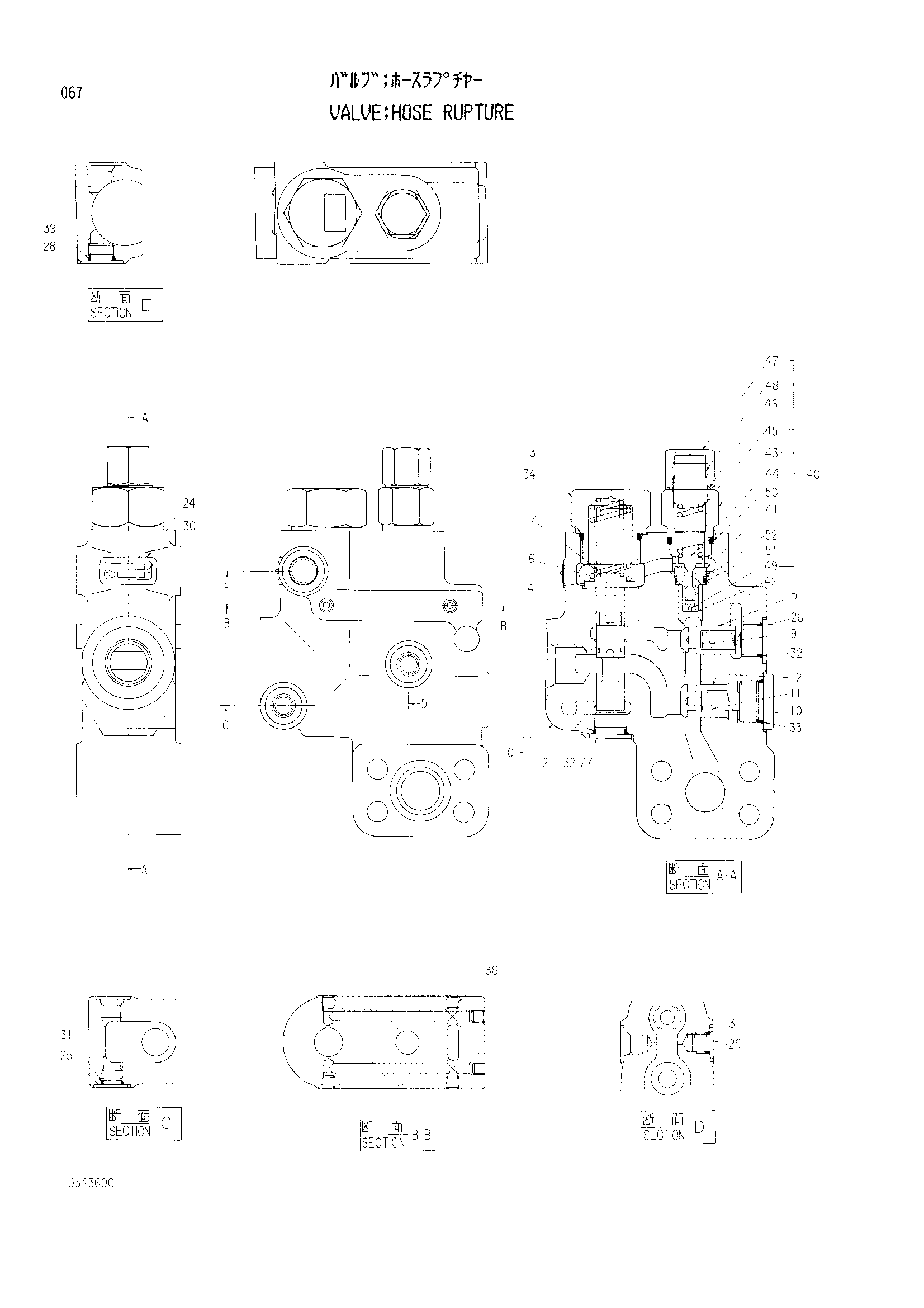

Заводская схема «Шланг защита от разрыва клапан» для HITACHI EX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4201402 | Клапан шланг защита от разрыва | 1 | |
| 0 | 0343601 | Корпус дополнительный в сборе | 1 |
| 3 | 0343602 | Пробка | 1 |
| 4 | 0343603 | Держатель пружина | 1 |
| 5 | 0343604 | Тарельчатый клапан | 1 |
| 6 | 0343605 | Пружина | 1 |
| 7 | 0343606 | Пружина | 1 |
| 9 | 0343607 | Пружина | 1 |
| 10 | 0343608 | Пробка | 1 |
| 11 | 0343614 | Пружина | 1 |
| 12 | 0343615 | Тарельчатый клапан | 1 |
| 25 | 0314205 | Пробка | 2 |
| 26 | 0343611 | Пробка | 1 |
| 27 | 0343611 | Пробка | 1 |
| 28 | 0309805 | Пробка | 1 |
| 30 | 0208717 | Приводной винт | 2 |
| 31 | 957366 | Уплотнительное кольцо | 2 |
| 32 | 4506418 | Уплотнительное кольцо | 2 |
| 33 | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4095210 | Уплотнительное кольцо | 1 |
| 38 | 0343514 | Пробка | 6 |
| 39 | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 0343613 | Предохранительный дополнительный в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
