Топливные трубопроводы (обратный)(двигатель) — HITACHI EX2600-6LD

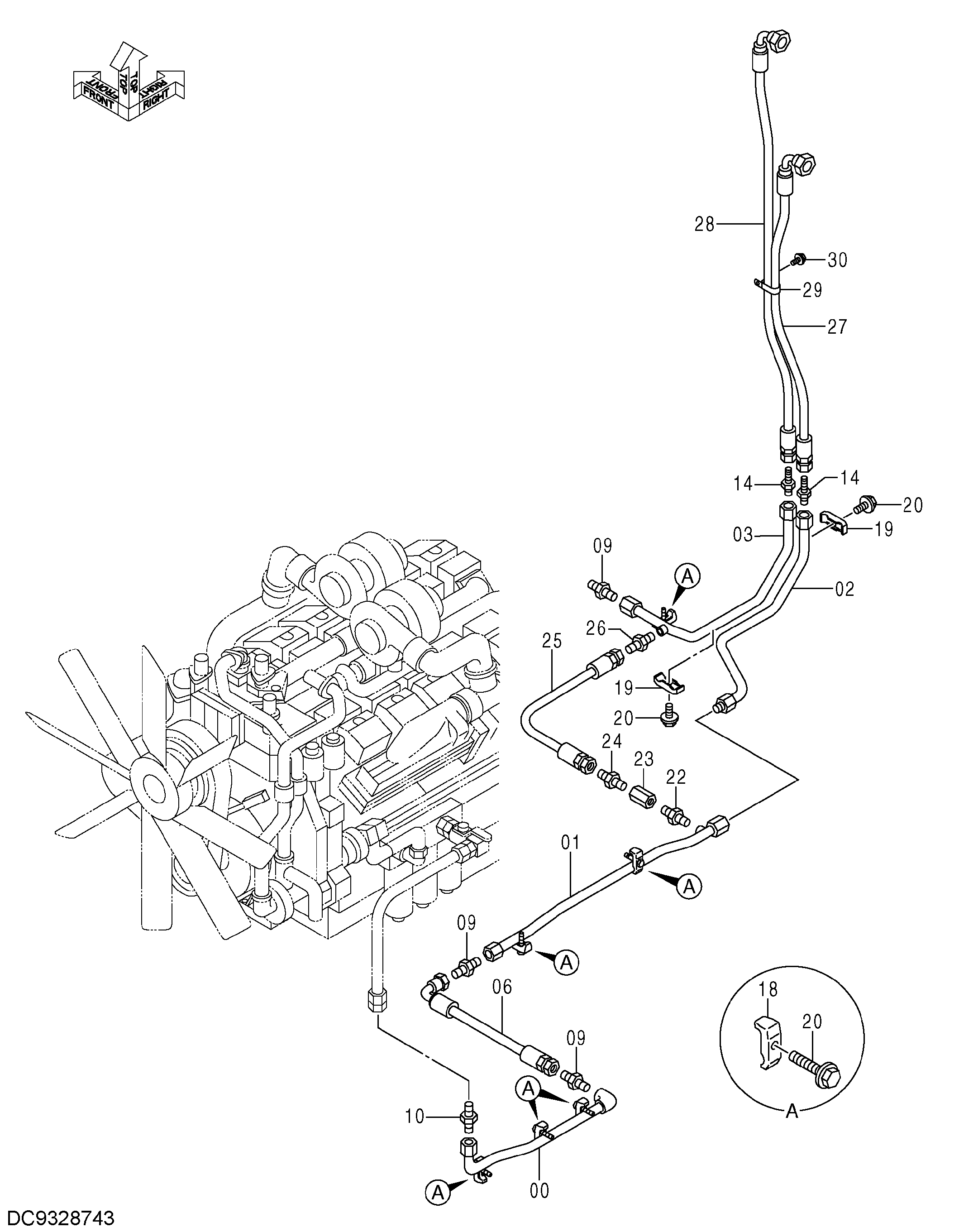

Заводская схема «Топливные трубопроводы (обратный)(двигатель)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108403 | Трубка | 1 |
| 01 | YA40000562 | Трубка | 1 |
| 02 | YA40000563 | Трубка | 1 |
| 03 | YA40000564 | Трубка | 1 |
| 06 | 4658713 | Шланг | 1 |
| 09 | 4214444 | Адаптер | 3 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4456399 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4279302 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4053598 | Хомут трубки | 6 |
| 19 | 4053599 | Хомут трубки | 2 |
| 20 | J271265 | Болт с шайбой | 8 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4229648 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4666507 | Обратный клапан | 1 |
| 24 | 4215650 | Адаптер | 1 |
| 25 | 4639387 | Шланг | 1 |
| 26 | A852133 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4485502 | Шланг | 1 |
| 28 | 4652658 | Шланг | 1 |
| 29 | 4190266 | Зажим | 1 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
