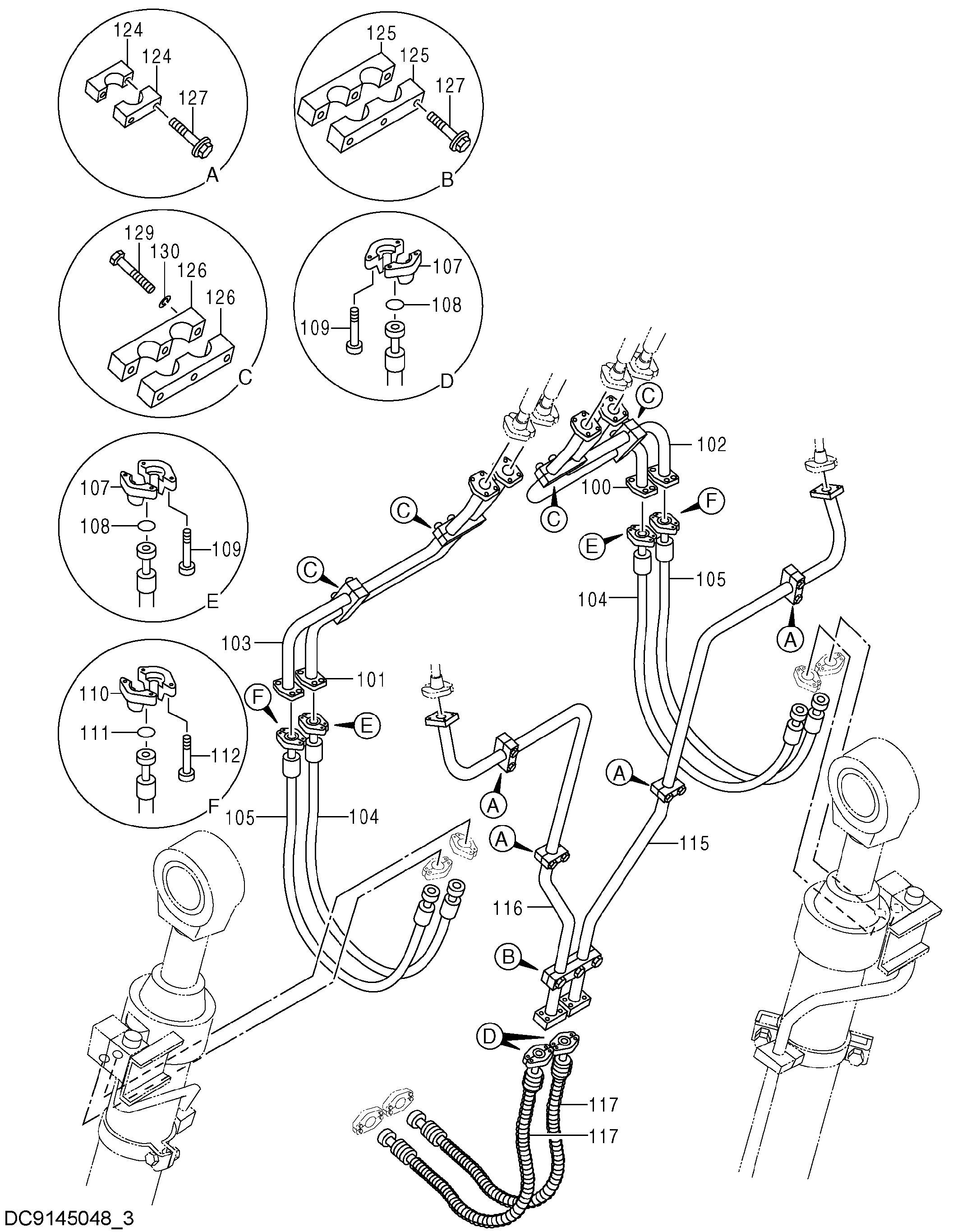

Гидролинии рабочего оборудования (1-3) — HITACHI EX2600-6LD
Заводская схема «Гидролинии рабочего оборудования (1-3)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 100 | 8063843 | Трубка | 1 |
| 101 | 8063844 | Трубка | 1 |
| 102 | 8063851 | Трубка | 1 |
| 103 | 8063852 | Трубка | 1 |
| 104 | 4357726 | Шланг | 2 |
| 105 | 4357730 | Шланг | 2 |
| 107 | 4075854 | Разъёмный фланец | 8 |
| 108 | 4292384 | Уплотнительное кольцо | 4 |
| 109 | M341650 | Болт с внутренним шестигранником | 16 |
| 110 | 4169565 | Разъёмный фланец | 4 |
| 111 | 4292385 | Уплотнительное кольцо | 2 |
| 112 | M342060 | Болт с внутренним шестигранником | 8 |
| 115 | 8063856 | Трубка | 1 |
| 116 | 8063857 | Трубка | 1 |
| 117 | 4357723 | Шланг | 2 |
| 124 | 4342723 | Хомут трубки | 8 |
| 125 | 4357284 | Хомут трубки | 2 |
| 126 | 4357287 | Хомут трубки | 8 |
| 127 | J271295 | Болт с шайбой | 11 |
| 127A | J901295 | Болт | 1 |
| 127B | J222012 | Шайба | 1 |
| 129 | J901402 | Болт | 12 |
| 130 | A590914 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
