Обратные трубопроводы (1-2) — HITACHI EX2600-6LD

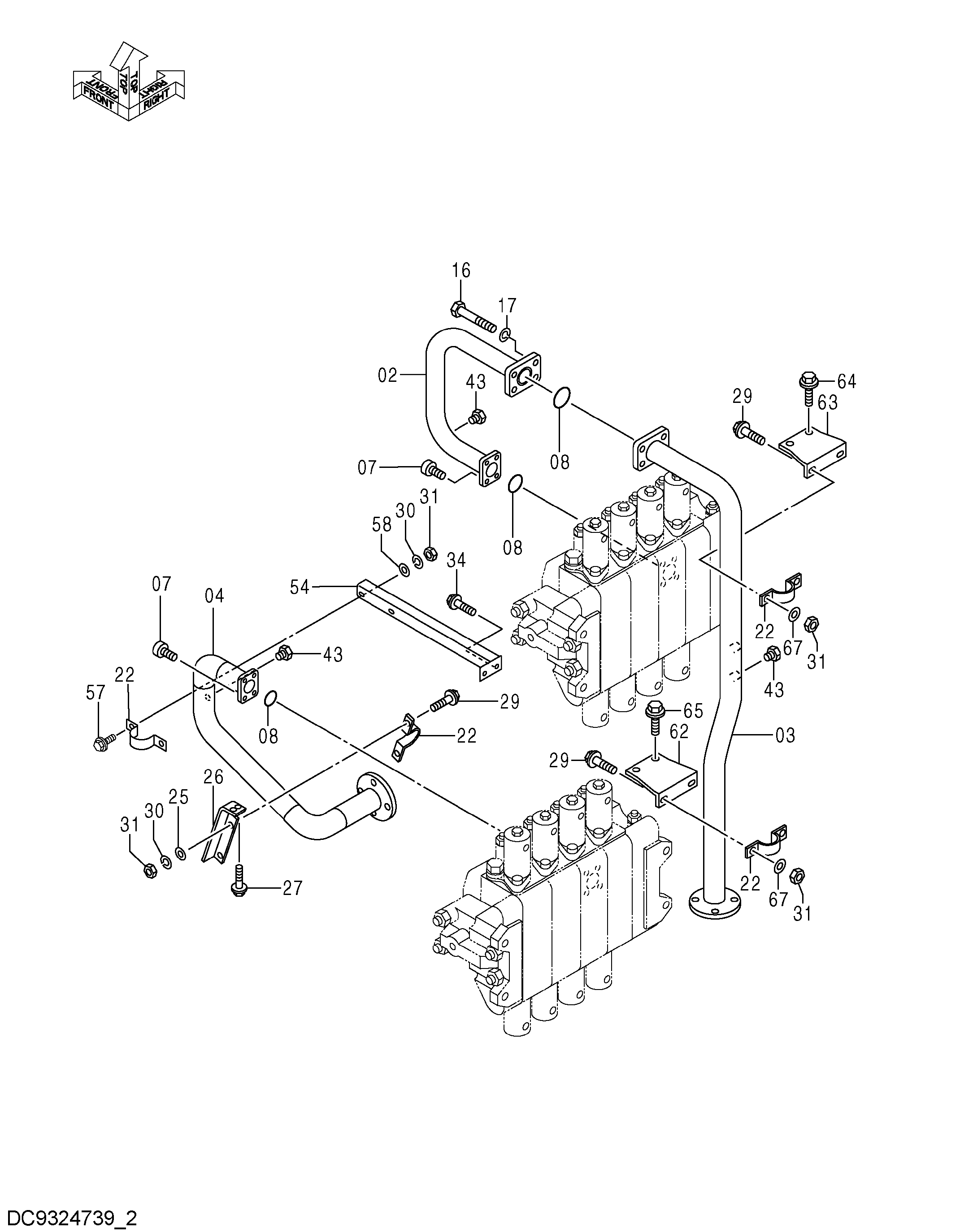

Заводская схема «Обратные трубопроводы (1-2)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8076546 | Трубка | 1 |
| 03 | 8103185 | Трубка | 1 |
| 04 | 8104960 | Трубка | 1 |
| 07 | M341440 | Болт с внутренним шестигранником | 8 |
| 08 | 4153541 | Уплотнительное кольцо | 3 |
| 16 | J901250 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 22 | 4000909 | Хомут трубки | 4 |
| 25 | J217083 | Шайба | 2 |
| 26 | 8104958 | Кронштейн | 1 |
| 27 | J271045 | Болт с шайбой | 2 |
| 27A | J901045 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | J271035 | Болт с шайбой | 6 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | J950010 | Гайка | 8 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 43 | A885002 | Пробка | 3 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 9769189 | Кронштейн | 1 |
| 57 | J271030 | Болт с шайбой | 2 |
| 57A | J901030 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | A590110 | Плоская шайба | 2 |
| 62 | 3121422 | Кронштейн | 1 |
| 63 | 3121423 | Кронштейн | 1 |
| 64 | J281235 | Болт с шайбой | 2 |
| 64A | J901235 | Болт | 1 |
| 64B | 4249324 | Шайба | 1 |
| 65 | J281225 | Болт с шайбой | 2 |
| 65A | J901225 | Болт | 1 |
| 65B | 4249324 | Шайба | 1 |
| 67 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
