Пилотные гидролинии (1)(рама) — HITACHI EX2600-6LD

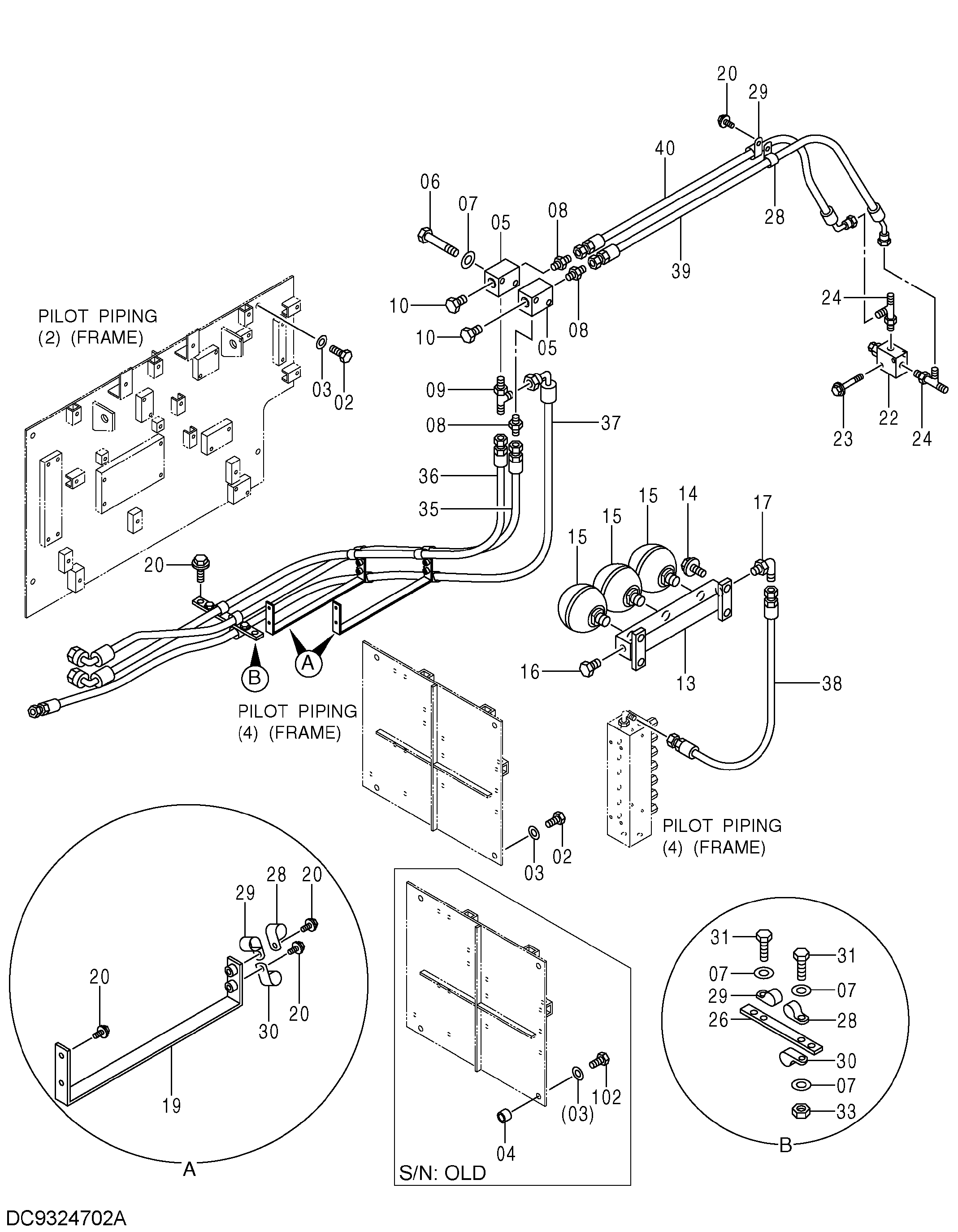

Заводская схема «Пилотные гидролинии (1)(рама)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901630 | Болт | 8 |
| 02 | J901630 | Болт | 4 |
| 03 | J217085 | Шайба | 8 |
| 04 | 4652627 | Проставка | 4 |
| 05 | 4346994 | Коллектор | 2 |
| 06 | J901004 | Болт | 2 |
| 07 | A590110 | Плоская шайба | 5 |
| 08 | A852166 | Адаптер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4368302 | Тройник | 1 |
| 10 | A885002 | Пробка | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 8038506 | Блок | 1 |
| 14 | J271035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4200387 | Гидроаккумулятор | 3 |
| 15A | 955656 | Уплотнительное кольцо | 1 |
| 16 | A885003 | Пробка | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852332 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9765044 | Кронштейн | 2 |
| 20 | J271025 | Болт с шайбой | 11 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4348178 | Предохранительный клапан | 1 |
| 23 | J260860 | Болт с шайбой | 2 |
| 23A | J900860 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4347750 | Тройник | 2 |
| 26 | 4348003 | Пластина | 1 |
| 28 | 4190264 | Зажим | 4 |
| 29 | 4192035 | Зажим | 4 |
| 30 | 4190262 | Зажим | 3 |
| 31 | J901025 | Болт | 2 |
| 33 | J950010 | Гайка | 1 |
| 35 | 4642714 | Шланг | 1 |
| 36 | 4642711 | Шланг | 1 |
| 37 | 4278391 | Шланг | 1 |
| 38 | 4442331 | Шланг | 1 |
| 39 | 4642709 | Шланг | 1 |
| 40 | 4642707 | Шланг | 1 |
| 102 | J901650 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
