Трубопроводы системы смазки (верхняя платформа) — HITACHI EX2600-6LD

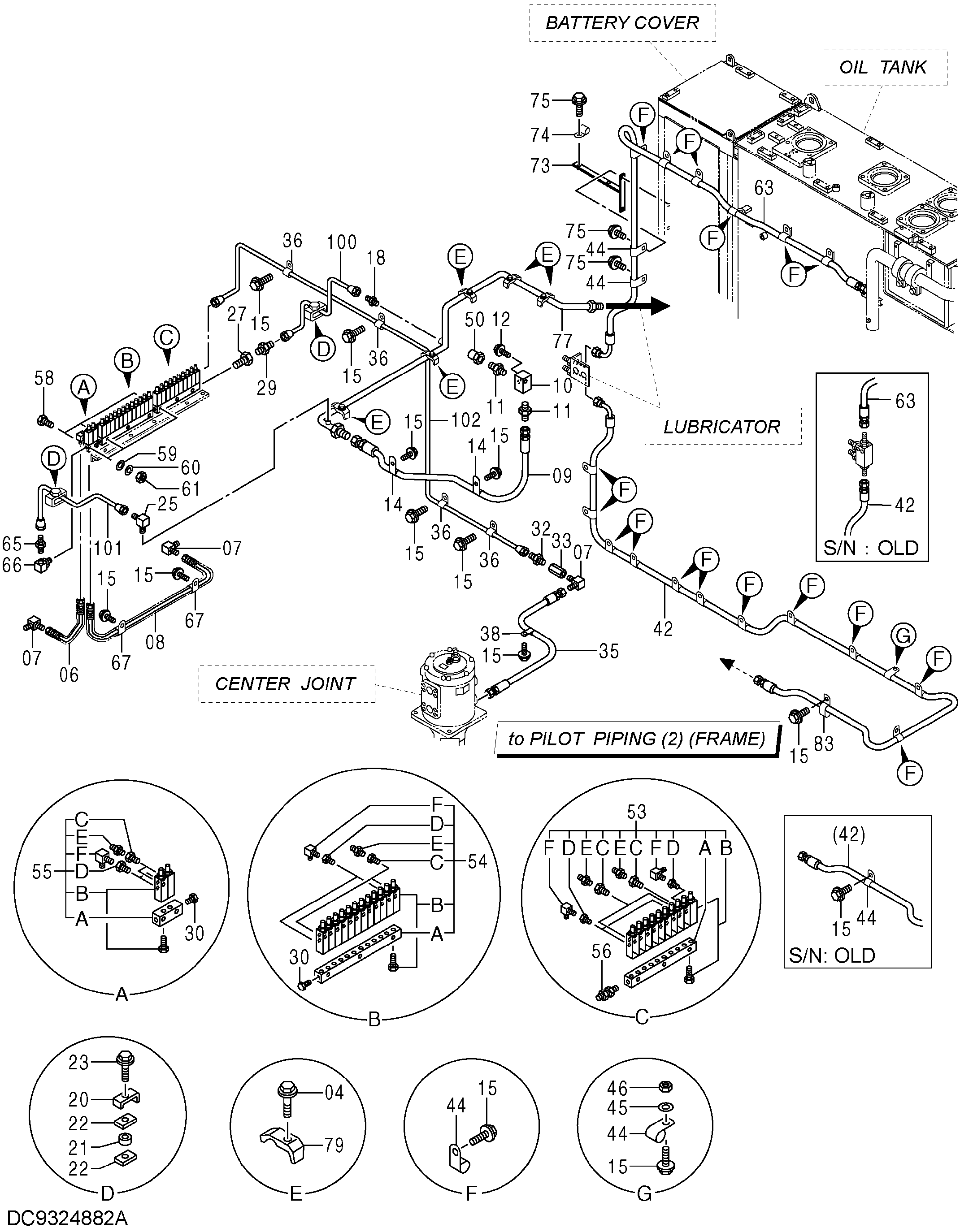

Заводская схема «Трубопроводы системы смазки (верхняя платформа)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J271255 | Болт с шайбой | 5 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4446405 | Шланг | 1 |
| 07 | 4154656 | Угловой штуцер | 3 |
| 08 | 4446404 | Шланг | 1 |
| 09 | 4353134 | Шланг | 1 |
| 10 | 4352920 | Блок | 1 |
| 11 | 4221278 | Адаптер | 2 |
| 12 | J271075 | Болт с шайбой | 2 |
| 12A | J901075 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4190264 | Зажим | 2 |
| 15 | J271020 | Болт с шайбой | 28 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4040197 | Адаптер | 1 |
| 20 | 4322591 | Хомут | 2 |
| 21 | 4322539 | Проставка | 2 |
| 22 | 4261215 | Резиновая прокладка | 4 |
| 23 | J271230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4086584 | Угловой штуцер | 1 |
| 27 | 4263446 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4344025 | Адаптер | 1 |
| 30 | A885003 | Пробка | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4119986 | Адаптер | 1 |
| 33 | 94-0675 | Разъём S | 1 |
| 35 | 4358776 | Шланг | 1 |
| 36 | 484827 | Хомут | 4 |
| 38 | 4190253 | Зажим | 1 |
| 42 | 4642704 | Шланг | 1 |
| 44 | 4190275 | Зажим | 21 |
| 44 | 4190275 | Зажим | 20 |
| 45 | A590110 | Плоская шайба | 1 |
| 46 | J950010 | Гайка | 1 |
| 50 | 4208224 | Пробка | 1 |
| 53 | 4446880 | Клапан | 1 |
| 53B | 4182051 | Клапан | 10 |
| 53C | 4191349 | Адаптер | 10 |
| 53D | 4253567 | Адаптер | 10 |
| 53E | J75481 | Пресс-маслёнка | 10 |
| 53F | 4097666 | Угловой штуцер | 10 |
| 54 | 4446881 | Клапан | 1 |
| 54B | 4182051 | Клапан | 12 |
| 54C | 4191349 | Адаптер | 12 |
| 54D | 4253567 | Адаптер | 12 |
| 54E | J75481 | Пресс-маслёнка | 12 |
| 54F | 4097666 | Угловой штуцер | 12 |
| 55 | 4446879 | Клапан | 1 |
| 55B | 4182051 | Клапан | 2 |
| 55C | 4191349 | Адаптер | 2 |
| 55D | 4253567 | Адаптер | 2 |
| 55E | J75481 | Пресс-маслёнка | 2 |
| 55F | 4154656 | Угловой штуцер | 2 |
| 56 | 4198472 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 2 |
| 58 | J900855 | Болт | 8 |
| 59 | 4343991 | Шайба | 8 |
| 60 | A590908 | Пружинная шайба | 8 |
| 61 | M500807 | Гайка | 8 |
| 63 | 4647856 | Шланг | 1 |
| 63 | 4654025 | Шланг | 1 |
| 65 | 4114943 | Адаптер | 1 |
| 66 | 4173463 | Угловой штуцер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4190274 | Зажим | 2 |
| 73 | 8089133 | Кронштейн | 1 |
| 74 | 4190261 | Зажим | 2 |
| 75 | J271025 | Болт с шайбой | 4 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 77 | 8125060 | Трубка | 1 |
| 79 | 4190126 | Хомут трубки | 5 |
| 83 | 4190292 | Зажим | 1 |
| 100 | 4724678 | Трубка | 1 |
| 101 | 4447183 | Трубка | 1 |
| 102 | 4447182 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
