Гидрораспределитель (1/2) — HITACHI EX2600-6LD

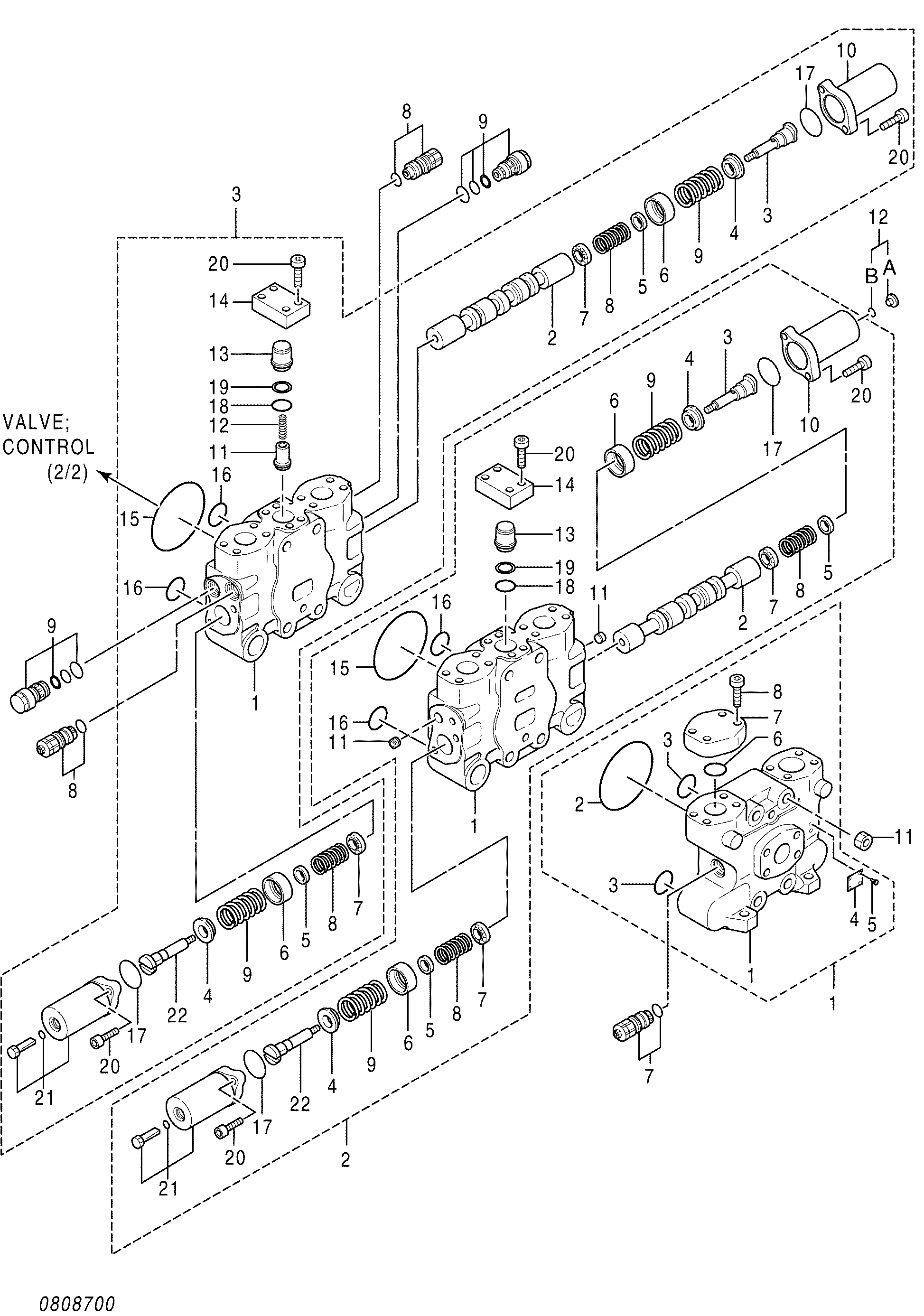

Заводская схема «Гидрораспределитель (1/2)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4450219	Гидрораспределитель (1/2)	1
1	0695001	Инлет-сектион	1
1･1	0321101	Корпус	1
1･2	4154606	Уплотнительное кольцо	1
1･3	4153538	Уплотнительное кольцо	2
1･6	0455701	Уплотнительное кольцо	1
1･7	0320715	Фланец	1
1･8	0320714	Болт с внутренним шестигранником	4
2	0695002	Споол-сектион	1
2･3	0320701	Концевой	1
2･4	0320702	Седло пружины	2
2･5	0320703	Седло пружины	2
2･6	0320704	Седло пружины	2
2･7	0320705	Седло пружины	2
2･8	0320706	Пружина	2
2･9	0320707	Пружина	2
2･10	0320708	Колпачок	1
2･11	0113504	Пробка	2
2･13	0320718	Пробка	1
2･14	0320712	Пластина	1
2･15	4154606	Уплотнительное кольцо	1
2･16	4153538	Уплотнительное кольцо	2
2･17	4153540	Уплотнительное кольцо	2
2･18	4294621	Уплотнительное кольцо	1
2･19	0456502	Опорное кольцо	1
2･20	0695003	Болт с внутренним шестигранником	8
2･21	0466601	Колпачок	1
2･22	0456504	Концевой	1
3	0695004	Споол-сектион	1
3･3	0320701	Концевой	1
3･4	0320702	Седло пружины	2
3･5	0320703	Седло пружины	2
3･6	0320704	Седло пружины	2
3･7	0320705	Седло пружины	2
3･8	0320706	Пружина	2
3･9	0320707	Пружина	2
3･10	0320708	Колпачок	1
3･11	0456501	Тарельчатый клапан	1
3･12	0109107	Пружина	1
3･13	0320718	Пробка	1
3･14	0320712	Пластина	1
3･15	4154606	Уплотнительное кольцо	1
3･16	4153538	Уплотнительное кольцо	2
3･17	4153540	Уплотнительное кольцо	2
3･18	4294621	Уплотнительное кольцо	1
3･19	0456502	Опорное кольцо	1
3･20	0695003	Болт с внутренним шестигранником	8
3･21	0466601	Колпачок	1
3･22	0456504	Концевой	1
7	0695005	Предохранительный клапан	1
8	0695006	Предохранительный клапан	2
9	0770403	Клапан	2
11	0238415	Гайка	4
12	0695007	Пробка в сборе	1
12A	0695008	Пробка	1
12B	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
