Электрооборудование (1-2) — HITACHI EX2600-6LD

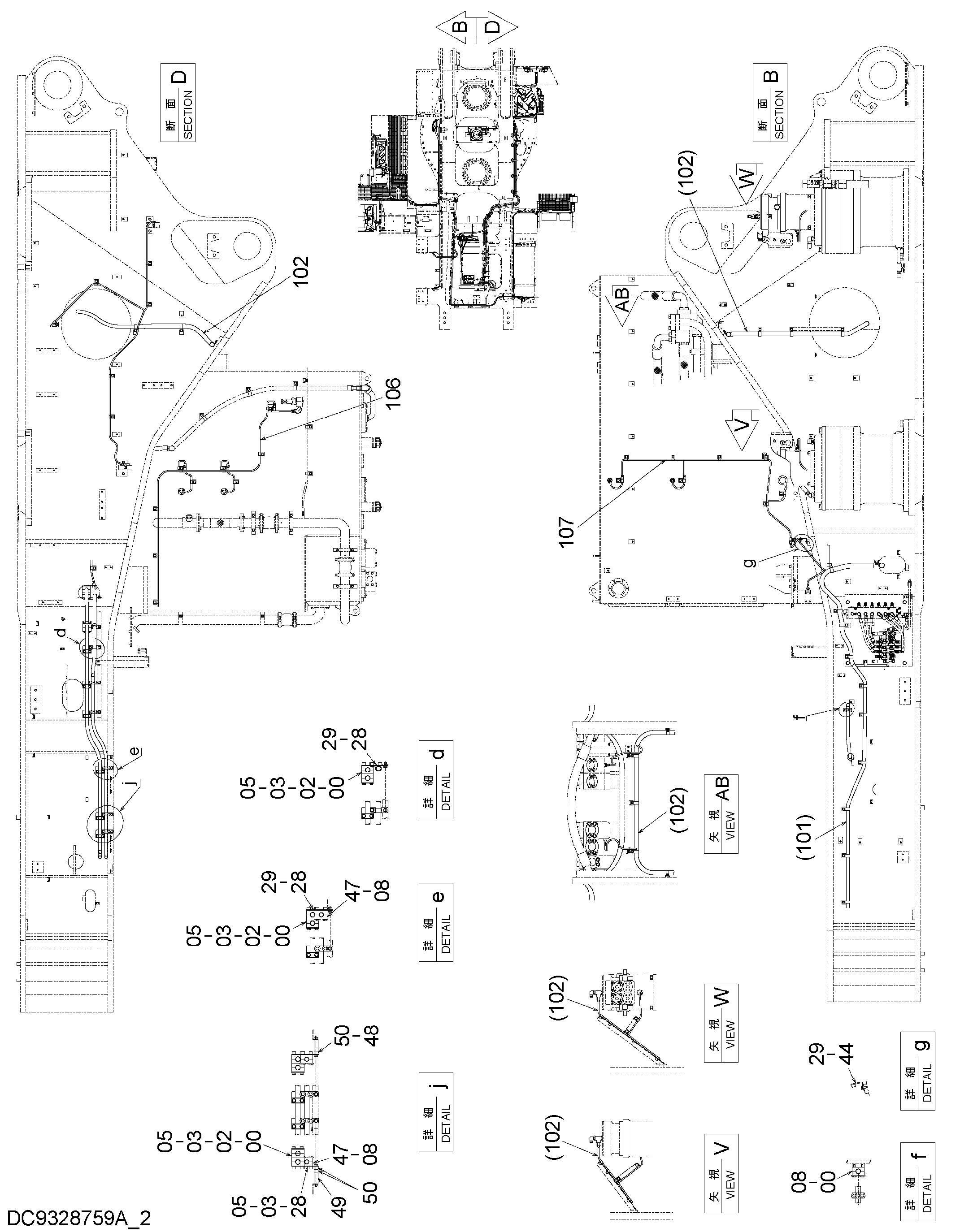

Заводская схема «Электрооборудование (1-2)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454814 | Хомут | 19 |
| 02 | 4454820 | Кронштейн | 7 |
| 03 | J901004 | Болт | 16 |
| 05 | A590110 | Плоская шайба | 16 |
| 08 | J281070 | Болт с шайбой | 16 |
| 08A | J901070 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 28 | 9766955 | Кронштейн | 7 |
| 29 | J271025 | Болт с шайбой | 7 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 44 | 9766807 | Кронштейн | 2 |
| 47 | 4454818 | Хомут | 5 |
| 48 | J901002 | Болт | 1 |
| 49 | 4342699 | Проставка | 2 |
| 50 | 4322539 | Проставка | 3 |
| 102 | 2057830 | Жгут проводов | 1 |
| 106 | 4700447 | Жгут проводов | 1 |
| 107 | 4700448 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
