Напорные трубопроводы (двигатель) — HITACHI EX2600-6LD

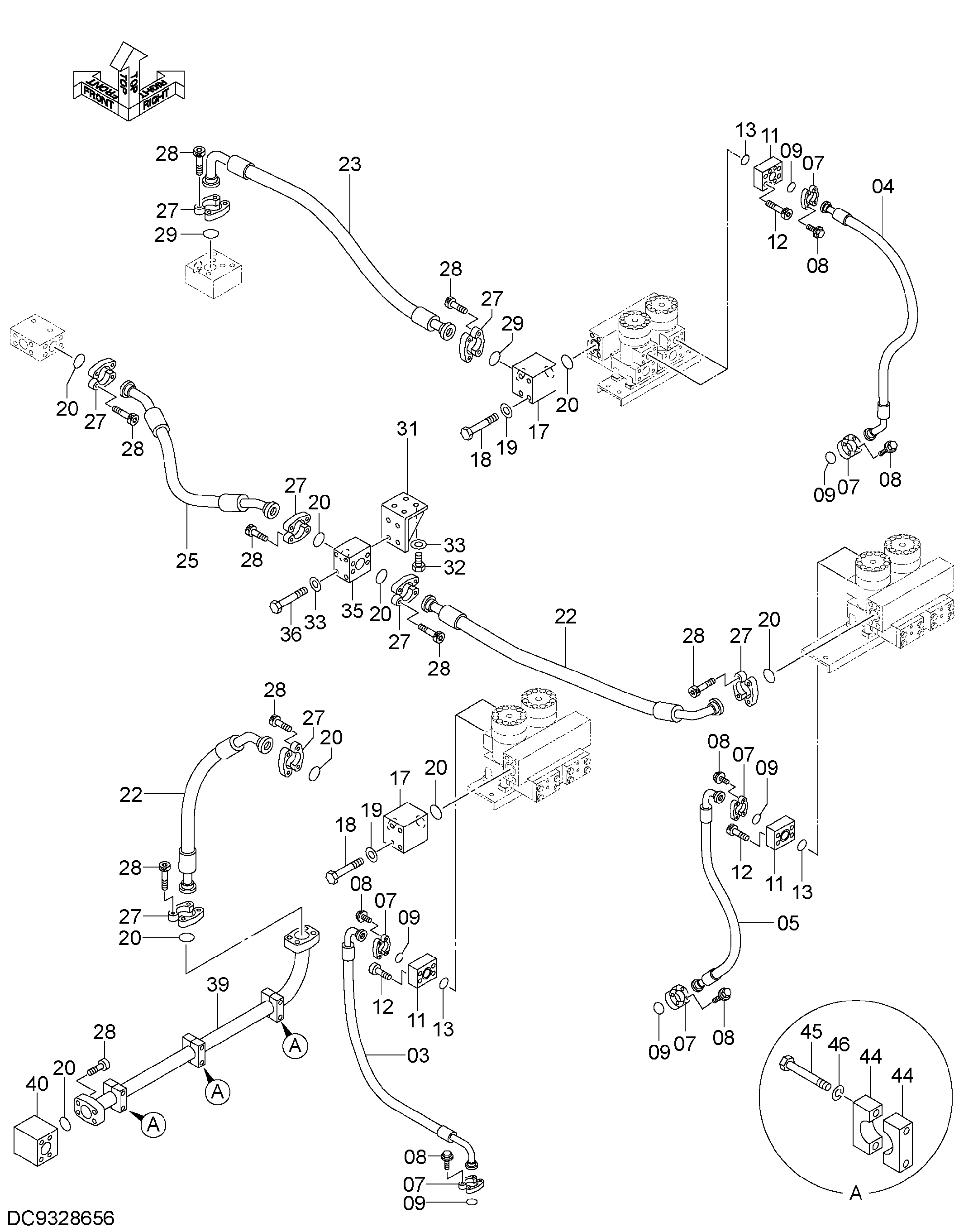

Заводская схема «Напорные трубопроводы (двигатель)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4729763 | Шланг | 2 |
| 04 | 4482562 | Шланг | 2 |
| 05 | 4671627 | Шланг | 2 |
| 07 | 4075853 | Разъёмный фланец | 24 |
| 08 | J271245 | Болт с шайбой | 48 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4292383 | Уплотнительное кольцо | 12 |
| 11 | YA00001416 | Блок | 6 |
| 12 | M341650 | Болт с внутренним шестигранником | 24 |
| 13 | 4292384 | Уплотнительное кольцо | 6 |
| 17 | 3122508 | Блок | 2 |
| 18 | J932013 | Болт | 8 |
| 19 | J222020 | Шайба | 8 |
| 20 | 4292385 | Уплотнительное кольцо | 11 |
| 22 | 4347810 | Шланг | 2 |
| 23 | 4433444 | Шланг | 1 |
| 25 | YA00002846 | Шланг | 1 |
| 27 | 4169565 | Разъёмный фланец | 16 |
| 28 | M342065 | Болт с внутренним шестигранником | 36 |
| 31 | YA40001899 | Кронштейн | 1 |
| 32 | J901240 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 8 |
| 35 | YA00002849 | Блок | 1 |
| 36 | J901212 | Болт | 4 |
| 39 | 8127007 | Трубка | 1 |
| 40 | 3076430 | Блок | 1 |
| 44 | 4357265 | Хомут трубки | 6 |
| 45 | J901402 | Болт | 6 |
| 46 | A590914 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
