Гидроцилиндр ковша (левый) — HITACHI EX2600-6LD

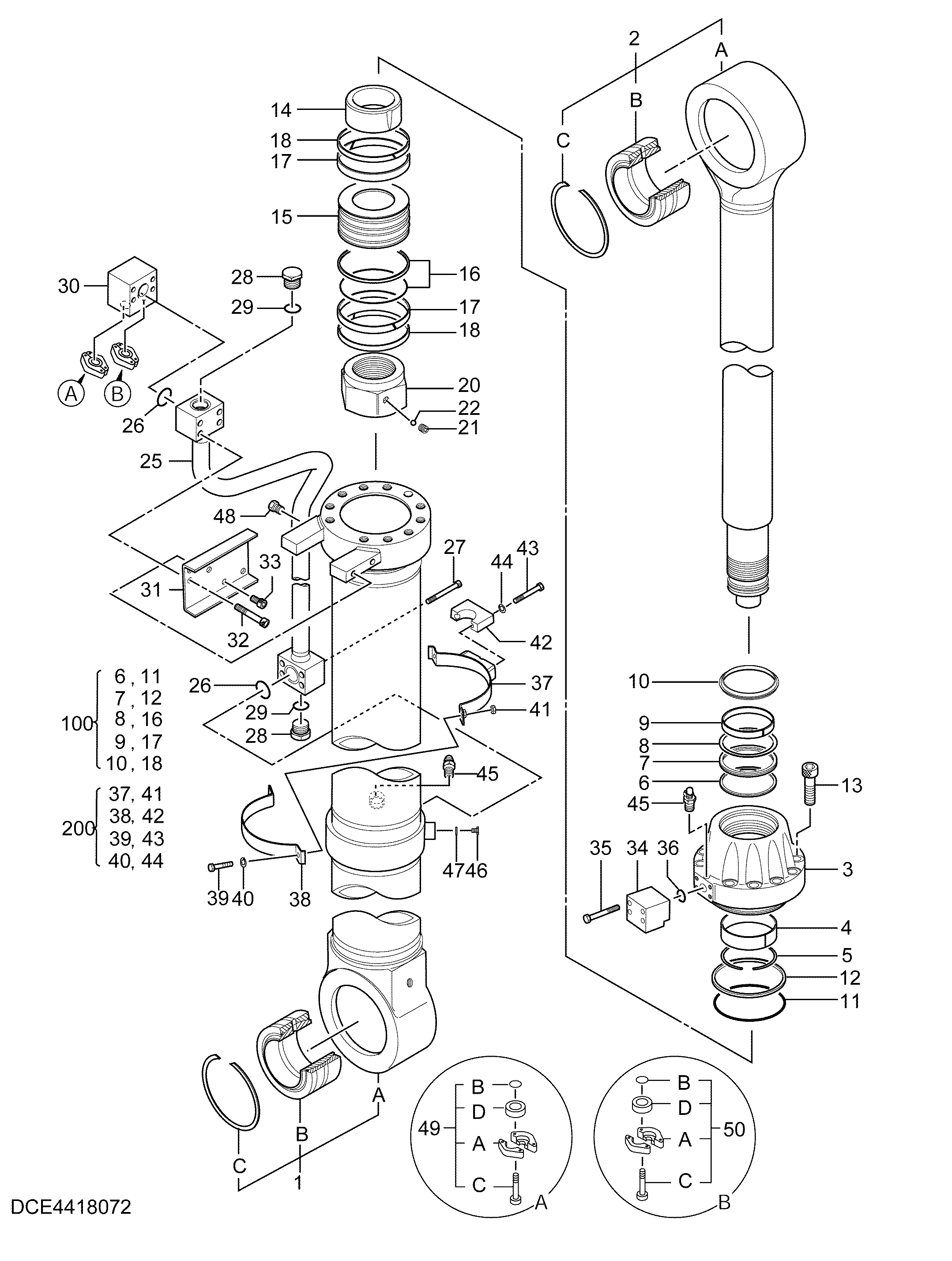

Заводская схема «Гидроцилиндр ковша (левый)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4418072 | Гидроцилиндр ковша (левый) | 1 | |
| 1 | 0706701 | Труба гидроцилиндра | 1 |
| 1A | 4392620 | Трубка | 1 |
| 1B | 0336306 | Подшипник. спхерикал | 1 |
| 1C | 0336307 | Стопорное кольцо | 1 |
| 2 | 0706702 | Шток поршня | 1 |
| 2A | 4392629 | Шток поршня | 1 |
| 2B | 0336306 | Подшипник. спхерикал | 1 |
| 2C | 0336307 | Стопорное кольцо | 1 |
| 3 | 0717401 | Головка | 1 |
| 4 | 0400306 | Втулка | 1 |
| 5 | 0421702 | Стопорное кольцо | 1 |
| 6 | 0952404 | Уплотнительное кольцо | 1 |
| 7 | 4663253 | U-образная манжета | 1 |
| 8 | 0336407 | Опорное кольцо | 1 |
| 9 | 0400307 | Кольцо | 1 |
| 10 | 4663254 | Грязесъёмное кольцо | 1 |
| 11 | A811240 | Уплотнительное кольцо | 1 |
| 12 | 0411111 | Опорное кольцо | 1 |
| 13 | 0257511 | Болт с внутренним шестигранником | 10 |
| 14 | 0706703 | Амортизирующий подшипник | 1 |
| 15 | 0706704 | Поршень | 1 |
| 16 | 4199560 | Уплотнительное кольцо | 1 |
| 17 | 0706705 | Направляющее кольцо | 2 |
| 18 | 4199809 | Кольцо | 2 |
| 20 | 0400314 | Гайка | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 25 | 4392654 | Трубка | 1 |
| 26 | 4113161 | Уплотнительное кольцо | 2 |
| 27 | 0317226 | Болт с внутренним шестигранником | 4 |
| 28 | 0317227 | Пробка | 2 |
| 29 | 971980 | Уплотнительное кольцо | 2 |
| 30 | 0706706 | Соединение | 1 |
| 31 | 0706707 | Пластина | 1 |
| 32 | 0317604 | Болт с внутренним шестигранником | 4 |
| 33 | 0706708 | Болт с внутренним шестигранником | 2 |
| 34 | 0242720 | Соединение | 1 |
| 35 | 0336614 | Болт | 4 |
| 36 | 4069900 | Уплотнительное кольцо | 1 |
| 37 | 0706709 | Лента | 1 |
| 38 | 0456003 | Лента | 1 |
| 39 | 0456004 | Болт | 2 |
| 40 | 0456005 | Пружинная шайба | 2 |
| 41 | 0443010 | Гайка | 2 |
| 42 | 0317325 | Хомут трубки | 1 |
| 43 | 0415405 | Болт | 2 |
| 44 | 0415504 | Пружинная шайба | 2 |
| 45 | 0643016 | Бреедер воздушный | 2 |
| 46 | 0311319 | Пробка | 1 |
| 47 | 957366 | Уплотнительное кольцо | 1 |
| 48 | 0706711 | Болт | 6 |
| 49 | 1178103 | Пробка | 1 |
| 49A | 4085560 | Разъёмный фланец | 2 |
| 49B | 4292382 | Уплотнительное кольцо | 1 |
| 49C | M341240 | Болт с внутренним шестигранником | 4 |
| 49D | 4336674 | Крышка | 1 |
| 50 | 1178104 | Пробка | 1 |
| 50A | 4089703 | Разъёмный фланец | 2 |
| 50B | 4292383 | Уплотнительное кольцо | 1 |
| 50C | M341445 | Болт с внутренним шестигранником | 4 |
| 50D | 4336672 | Крышка | 1 |
| 100 | 4660675 | Комплект уплотнений | 1 |
| 200 | 0706712 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
