Масляный радиатор — HITACHI EX2600-6LD

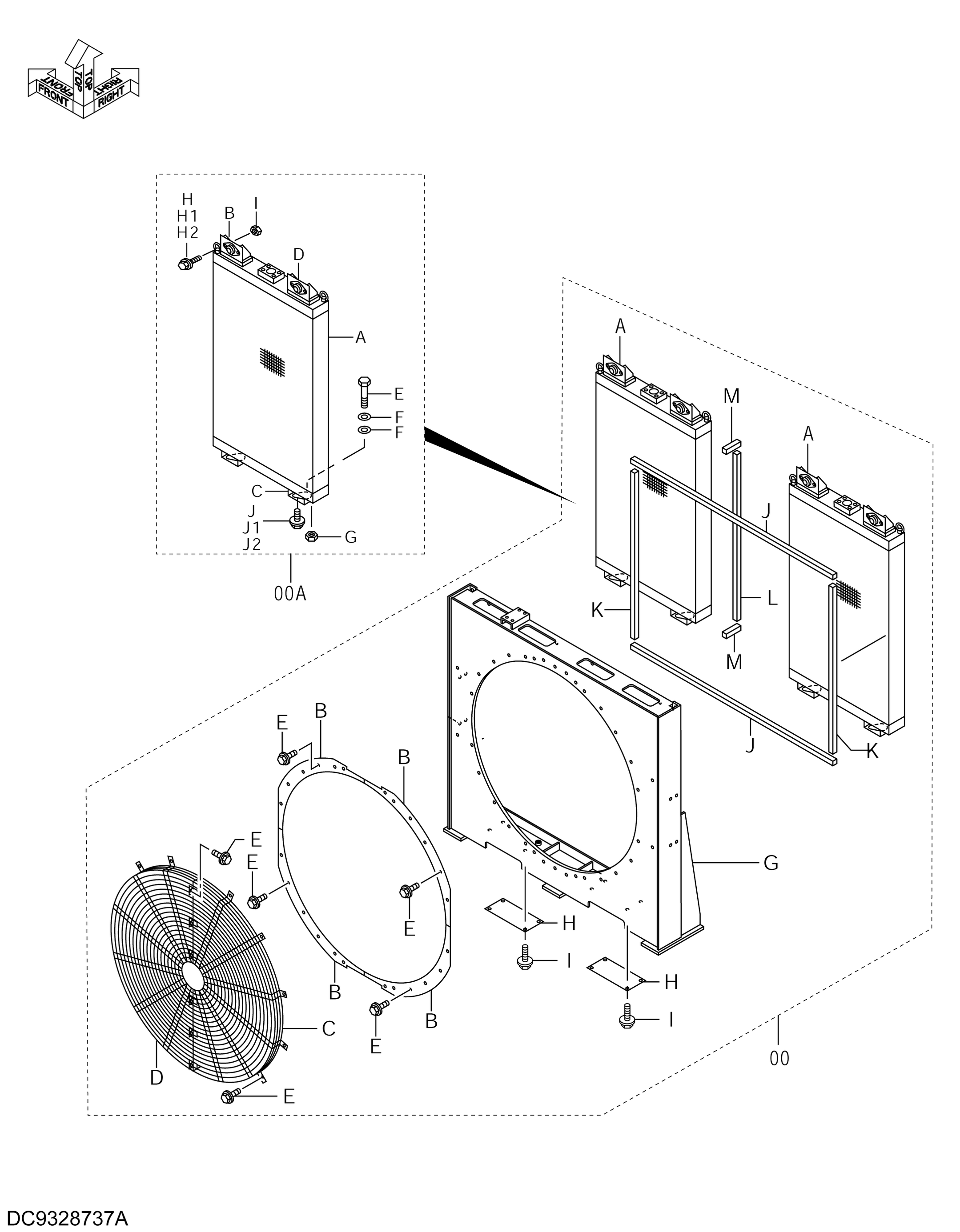

Заводская схема «Масляный радиатор» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9328738 | Масляный радиатор | 1 |
| 00A | 4729782 | Масляный радиатор | 2 |
| 00AA | YA00011975 | Масляный радиатор | 1 |
| 00AB | YA00011976 | Кронштейн | 2 |
| 00AC | YA00011977 | Кронштейн | 2 |
| 00AD | YA00001167 | Резиновая прокладка | 4 |
| 00AE | YA00001168 | Болт | 4 |
| 00AF | YA00001169 | Шайба | 8 |
| 00AG | YA00001170 | Гайка | 4 |
| 00AH | J271230 | Болт с шайбой | 8 |
| 00AHA | J901230 | Болт | 1 |
| 00AHB | J222012 | Шайба | 1 |
| 00AI | J950012 | Гайка | 8 |
| 00AJ | J271020 | Болт с шайбой | 16 |
| 00AJA | J901020 | Болт | 1 |
| 00AJB | J222010 | Шайба | 1 |
| 00B | 4602459 | Пластина | 4 |
| 00C | 4663158 | Сетка | 1 |
| 00D | 4663166 | Сетка | 1 |
| 00E | J271235 | Болт с шайбой | 20 |
| 00EA | J901235 | Болт | 1 |
| 00EB | J222012 | Шайба | 1 |
| 00F | J271230 | Болт с шайбой | 6 |
| 00FA | J901230 | Болт | 1 |
| 00FB | J222012 | Шайба | 1 |
| 00G | 5014260 | Рама | 1 |
| 00H | 4729828 | Пластина | 2 |
| 00I | J271030 | Болт с шайбой | 8 |
| 00IA | J901030 | Болт | 1 |
| 00IB | J222010 | Шайба | 1 |
| 00J | YA00000806 | Резиновая прокладка | 2 |
| 00K | YA00000807 | Резиновая прокладка | 2 |
| 00L | 4722696 | Резиновая прокладка | 1 |
| 00M | YA00000809 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
