Дверь (5) — HITACHI EX2600-6LD

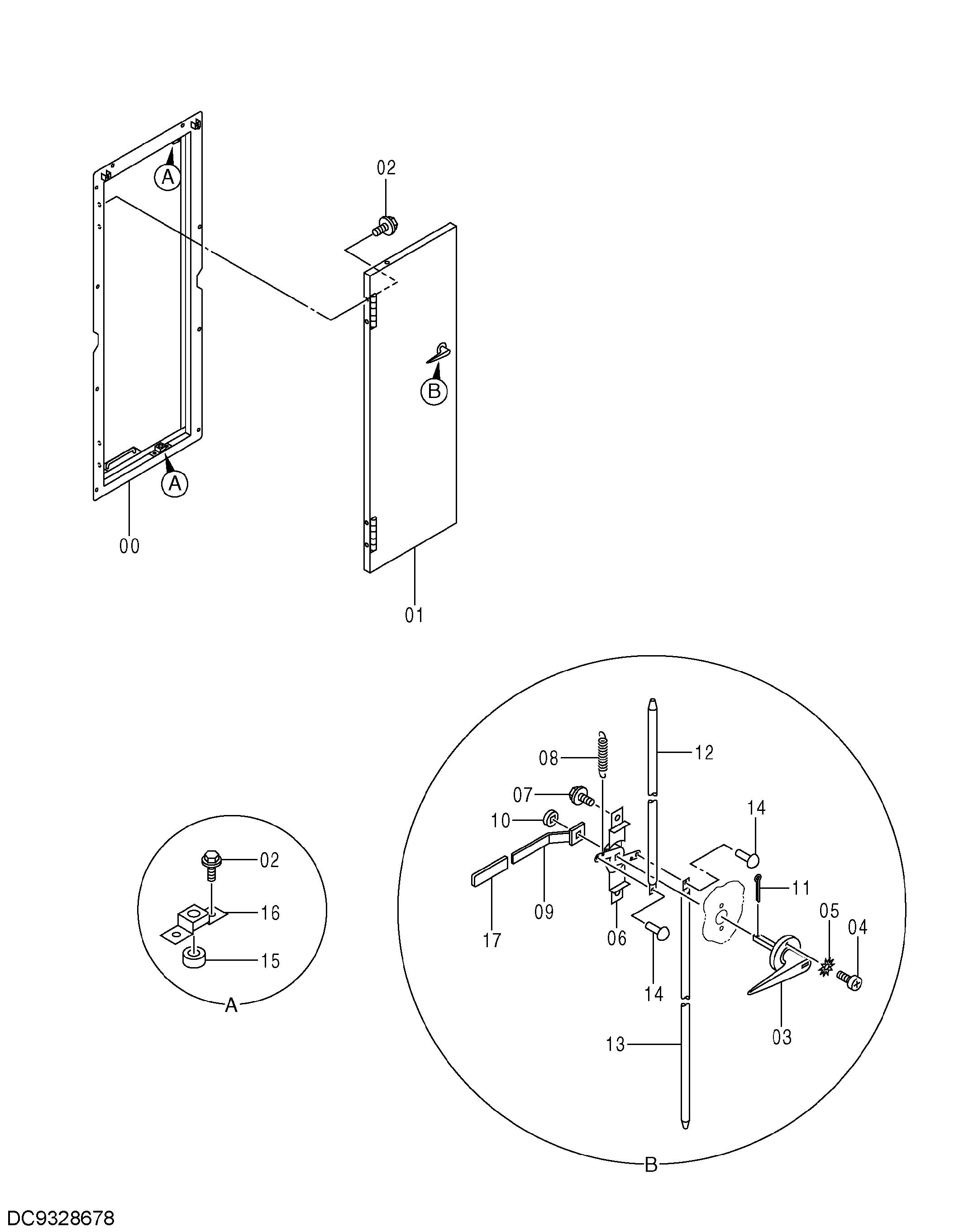

Заводская схема «Дверь (5)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9328678 | Дверь | 1 | |
| 00 | 7061254 | Панель | 1 |
| 01 | 6024886 | Дверь | 1 |
| 02 | J260820 | Болт с шайбой | 8 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4394833 | Рукоятка наружный | 1 |
| 04 | M470516 | Винт | 2 |
| 05 | 4107762 | Шайба | 2 |
| 06 | 8063614 | Замок | 1 |
| 07 | J260616 | Болт с шайбой | 2 |
| 07A | J900616 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | 4355960 | Пружина растяжения | 1 |
| 09 | 9762822 | Рукоятка | 1 |
| 10 | 4355961 | Шайба | 1 |
| 11 | A763020 | Шплинт | 1 |
| 12 | 4622651 | Шток | 1 |
| 13 | 4622649 | Шток | 1 |
| 14 | 4366950 | Заклёпка | 2 |
| 15 | 4622667 | Ограничитель | 2 |
| 16 | 9762826 | Кронштейн | 2 |
| 17 | 4364651 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
